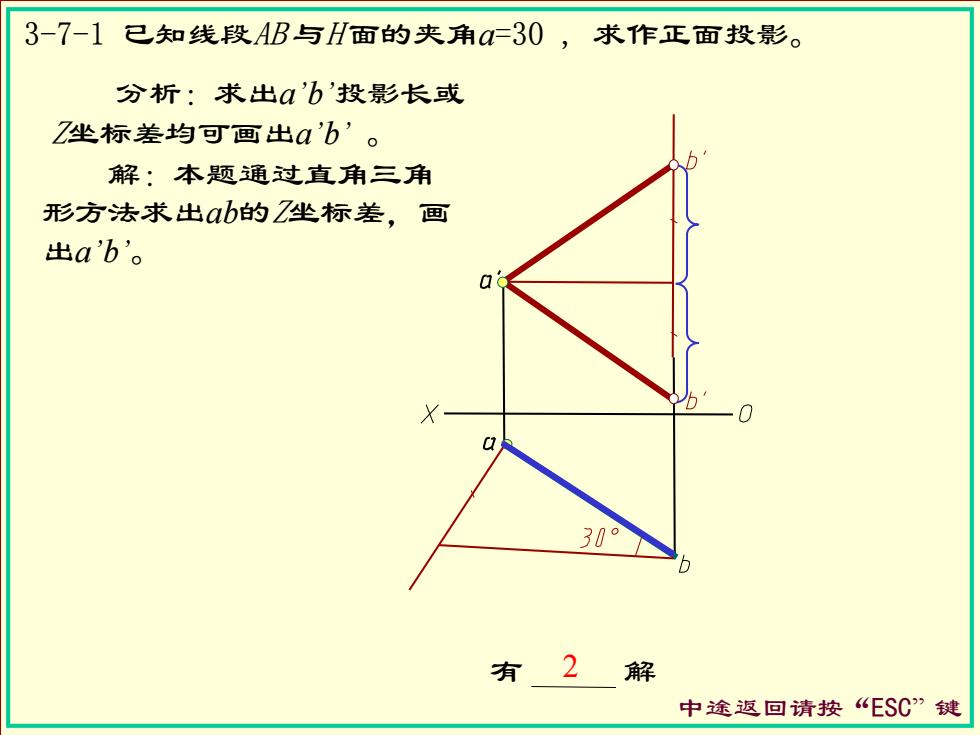

3-7-1已知线段AB与H面的夹角=30，求作正面投影。 分析：求出a'b'投影长或 7坐标差均可画出a'b’。 解：本题通过直角三角 形方法求出ab的☑坐标差，画 出a'b'。 30° 有2 解 中途返回请按“ESC”键
3-7-1 已知线段AB 与H 面的夹角a=30 , 求作正面投影。 中途返回请按“ESC” 键 有 2 解 解：本题通过直角三角 形方法求出ab的Z坐标差，画 出a’b’。 分析：求出a’b’投影长或 Z坐标差均可画出a’b’

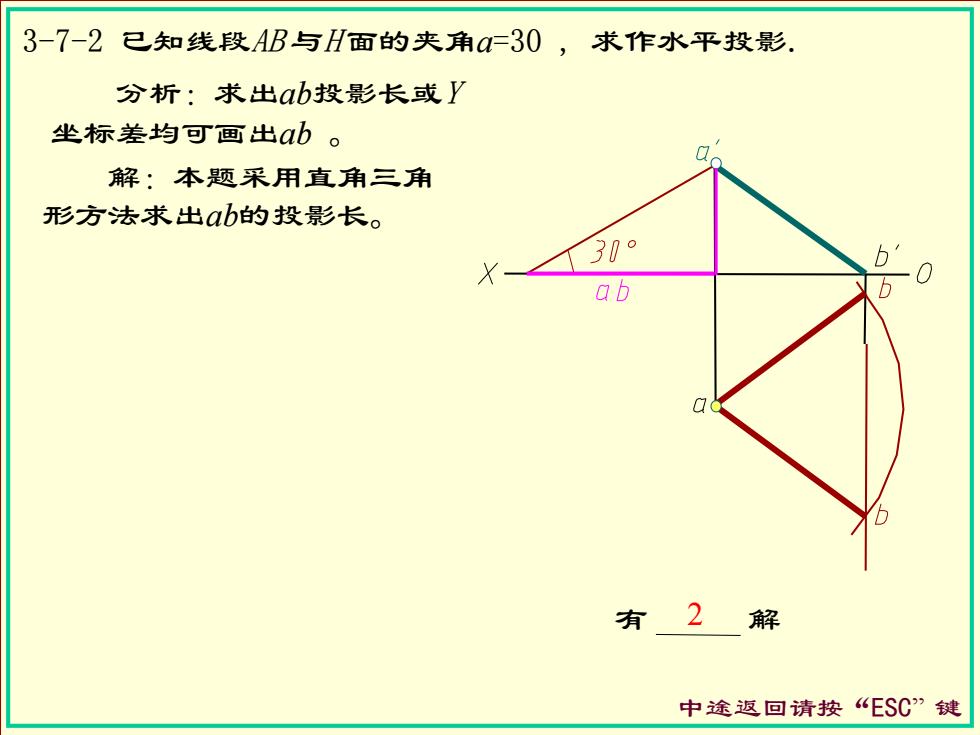

3-7-2已知线段AB与H面的夹角a=30，求作水平投影. 分析：求出ab投影长或Y 坐标差均可画出ab。 解：本题采用直角三角 形方法求出ab的投影长。 130 b -0 ab b 有2解 中途返回请按“ESC”键
3-7-2 已知线段AB 与H 面的夹角a=30 , 求作水平投影. 中途返回请按“ESC” 键 有 2 解 解：本题采用直角三角 形方法求出ab的投影长。 分析：求出ab投影长或Y 坐标差均可画出ab
