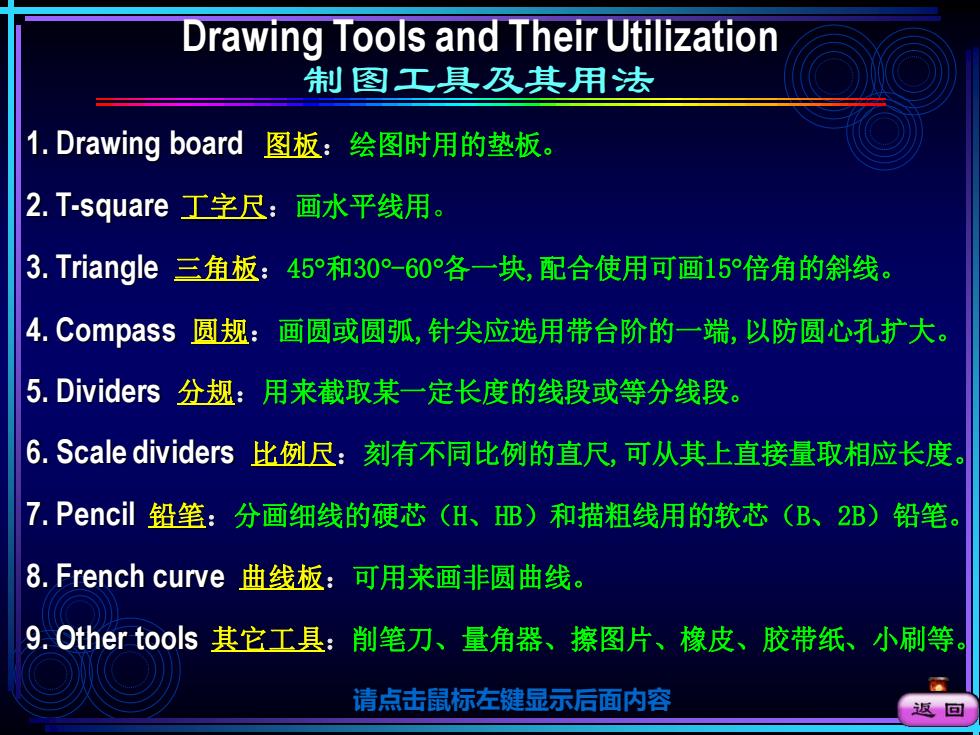

Drawing Tools and Their Utilization 制图工具及其用法 1.Drawing board图板：绘图时用的垫板。 2.T-square工字尺：画水平线用。 3.Triangle三角板：45°和30°-60°各一块，配合使用可画15°倍角的斜线。 4.Compass圆规：画圆或圆弧，针尖应选用带台阶的一端，以防圆心孔扩大。 5.Dividers分规：用来截取某一定长度的线段或等分线段。 6.Scale dividers比例尽：刻有不同比例的直尺，可从其上直接量取相应长度。 7.Pencil铅笔：分画细线的硬芯(H、B)和描粗线用的软芯(B、2B)铅笔。 8.French curve曲线板：可用来画非圆曲线。 9.Other tools其它工县：削笔刀、量角器、擦图片、橡皮、胶带纸、小刷等。 请点击鼠标左键显示后面内容 返回
1. Drawing board 图板：绘图时用的垫板。 4. Compass 圆规：画圆或圆弧,针尖应选用带台阶的一端,以防圆心孔扩大。 3. Triangle 三角板：45和30-60各一块,配合使用可画15倍角的斜线。 5. Dividers 分规：用来截取某一定长度的线段或等分线段。 Drawing Tools and Their Utilization 制图工具及其用法 7. Pencil 铅笔：分画细线的硬芯（H、HB）和描粗线用的软芯（B、2B）铅笔。 8. French curve 曲线板：可用来画非圆曲线。 9. Other tools 其它工具：削笔刀、量角器、擦图片、橡皮、胶带纸、小刷等。 6. Scale dividers 比例尺：刻有不同比例的直尺,可从其上直接量取相应长度。 请点击鼠标左键显示后面内容 2. T-square 丁字尺：画水平线用
Drawing board 图板 用胶带纸将图纸固定在图板左下方 返回
Drawing board 图板 用胶带纸将图纸固定在图板左下方
T-square 丁字尺 丁字尺头部 应紧靠在图 板左导边 画垂直线 画水平线 动画 】 返回
T-square 丁字尺 画水平线 画垂直线 丁字尺头部 应紧靠在图 板左导边
Triangle 三角板 X301 笔动 75° 用三角板和丁字 尺动 尺配合，可画出 15°倍角的斜线 用三角板配合， 可画出平行线 动画 返回
Triangle 三角板 用三角板和丁字 尺配合，可画出 15°倍角的斜线 用三角板配合， 可画出平行线

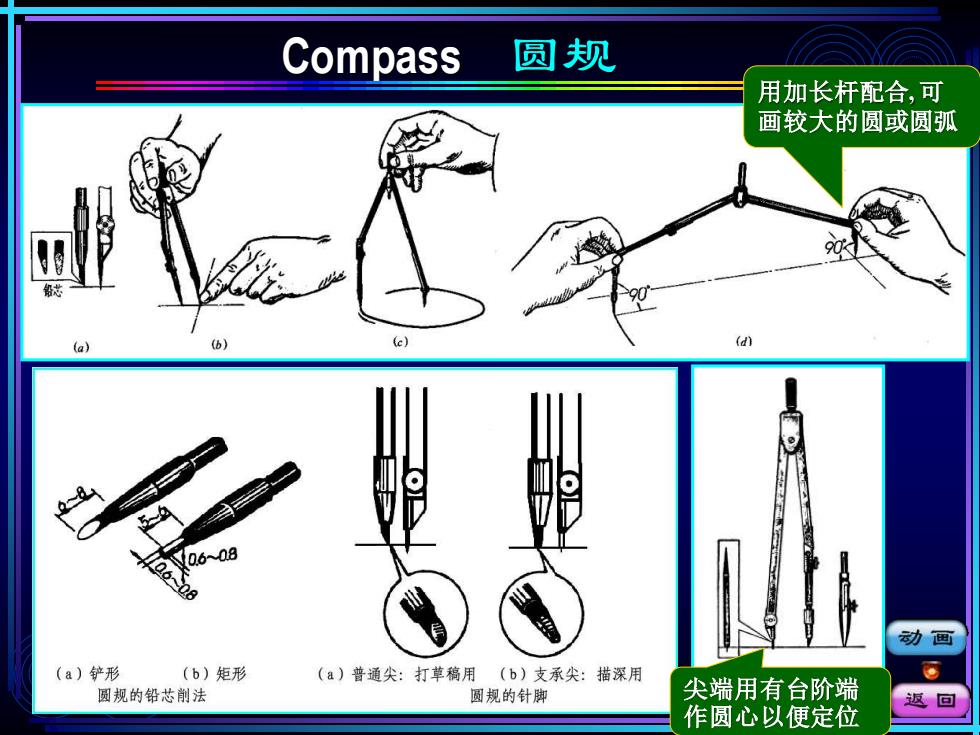

Compass 圆规 用加长杆配合，可 画较大的圆或圆弧 铅芯 (a) (b) w (d) 0608 动画 (a)铲形 （b)矩形 (a)普通尖：打草稿用(b)支承尖：描深用 圆规的铅芯削法 圆规的针脚 尖端用有台阶端 返回 作圆心以便定位
Compass 圆规 尖端用有台阶端 作圆心以便定位 用加长杆配合, 可 画较大的圆或圆弧
