第十二章立体的表面展开 12-01 12-02 12-03 12-04 12-05 12-06 日
12-06 12-05 12-02 12-04 12-01 第十二章 立体的表面展开 12-03 退出

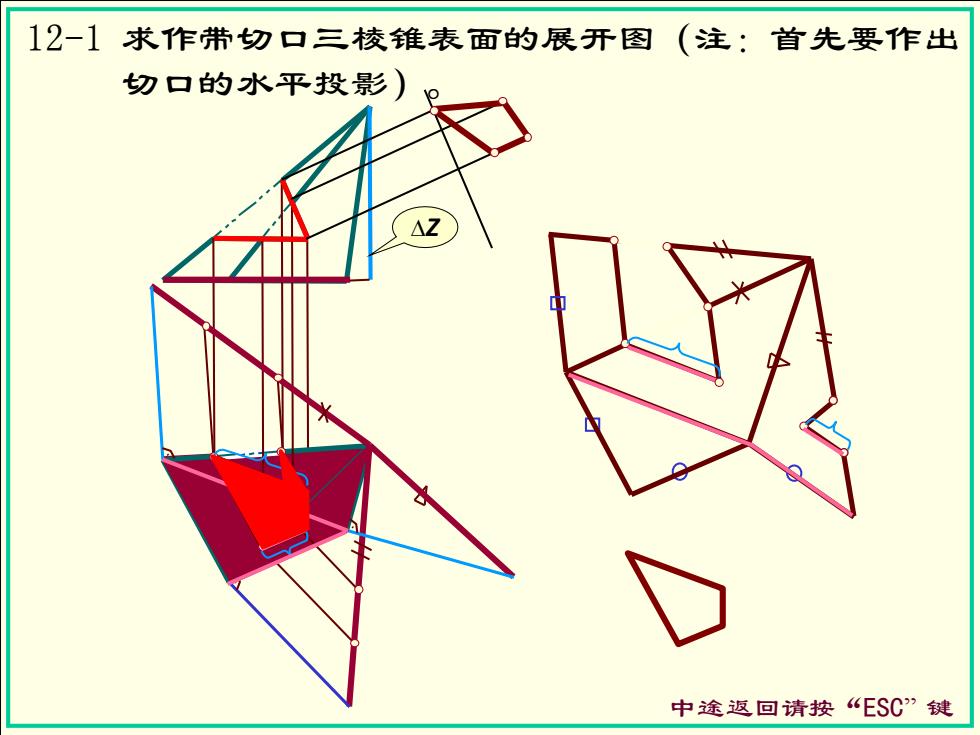

12-1求作带切口三棱锥表面的展开图（注：首先要作出 切口的水平投影) 中途返回请按“ESC”键
12-1 求作带切口三棱锥表面的展开图（注：首先要作出 切口的水平投影）。 Z 中途返回请按“ESC” 键
12-2求作漏斗表面的展开图。 将各侧面的四边形分割 为三角形 求作ABEF 求作BFGC 同理求作ADHE、DCGH ΛZ B D I11 G II 中途返回请按“ESC”键
12-2 求作漏斗表面的展开图。将各侧面的四边形分割 为三角形 Z 求作BFGC 同理求作ADHE、DCGH 求作ABEF 中途返回请按“ESC” 键

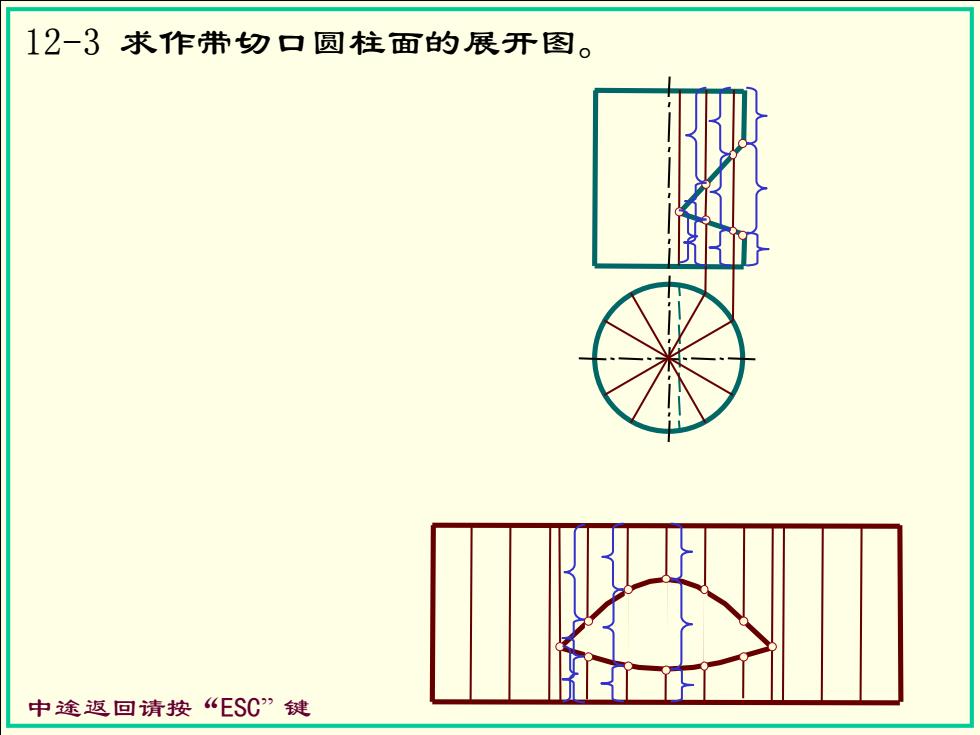

12-3求作带切口圆柱面的展开图。 中途返回请按“ESC”键
12-3 求作带切口圆柱面的展开图。 中途返回请按“ESC” 键
12-4求作截头斜椭圆维锥面的展开图。 23456 中途返回请按“ESC”键
12-4 求作截头斜椭圆锥锥面的展开图。 Z 中途返回请按“ESC” 键
