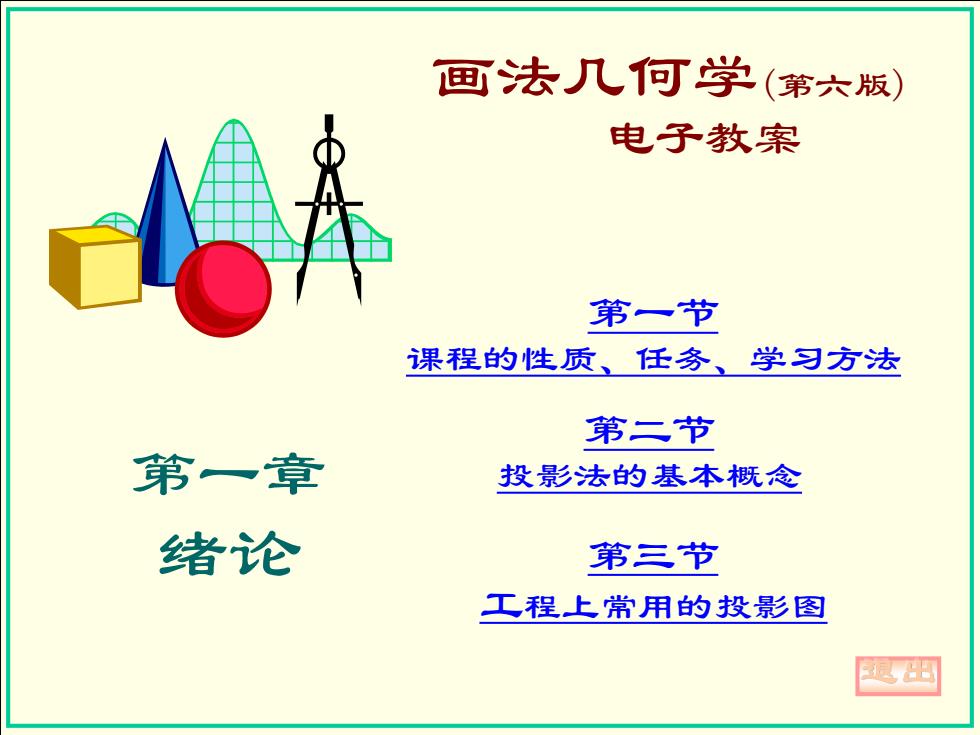

画法几何学（第六版） 电子教案 第一节 课程的性质、任务、学习方法 第二节 第一章 投影法的基本概念 绪论 第三节 工程上常用的投影图
第一章 绪论 第三节 工程上常用的投影图 第二节 投影法的基本概念 第一节 课程的性质、任务、学习方法 画法几何学(第六版) 电子教案 退出

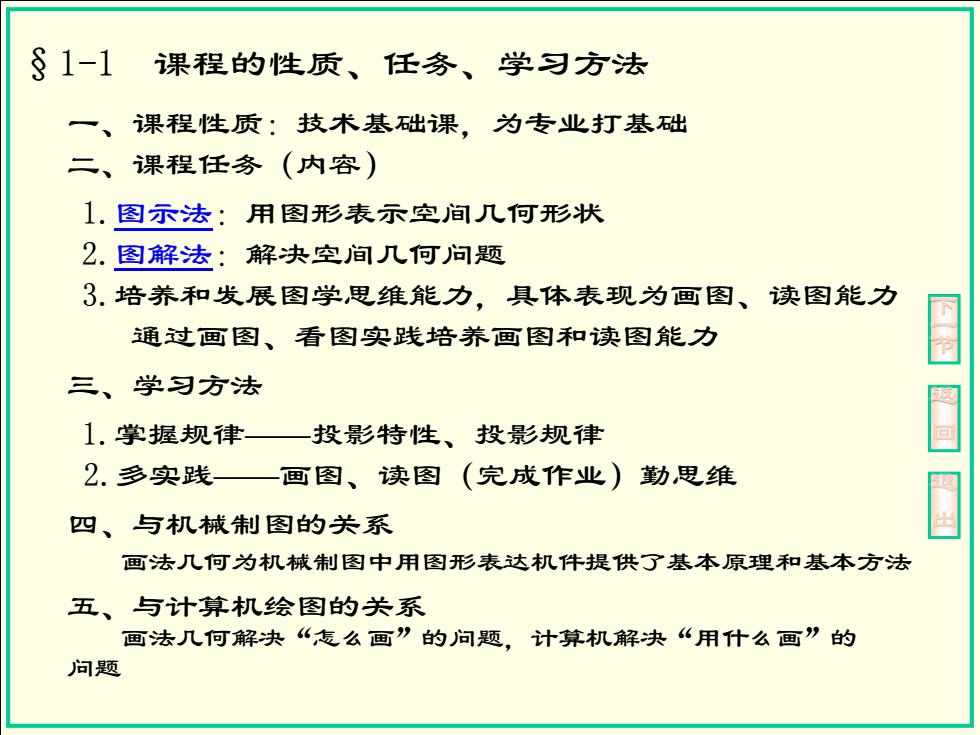

§1-1 课程的性质、任务、学习方法 一、 课程性质：技术基础课，为专业打基础 二、课程任务（内容） 1.图示法：用图形表示空间几何形状 2.图解法：解决空间几何问题 3.培养和发展图学思维能力，具体表现为画图、读图能力 通过画图、看图实践培养画图和读图能力 三、学习方法 1.掌握规律一投影特性、投影规律 返回 2.多实践一画图、读图（完成作业)勤思维 四、与机械制图的关系 画法几何为机械制图中用图形表达机件提供了基本原理和基本方法 五、与计算机绘图的关系 画法几何解决“怎么画”的问题，计算机解决“用什么画”的 问题
四、与机械制图的关系 画法几何为机械制图中用图形表达机件提供了基本原理和基本方法 画法几何解决“怎么画”的问题，计算机解决“用什么画”的 问题 五、与计算机绘图的关系 §1-1 课程的性质、任务、学习方法 一、课程性质：技术基础课，为专业打基础 二、课程任务（内容） 3.培养和发展图学思维能力，具体表现为画图、读图能力 通过画图、看图实践培养画图和读图能力 三、学习方法 1.掌握规律——投影特性、投影规律 2.多实践——画图、读图（完成作业）勤思维 2.图解法：解决空间几何问题 1.图示法：用图形表示空间几何形状 下一节 返 回 退 出
§1-2 投影法的基本概念 一、投影法 1.投影法概念 2.投影法分类 中心投影法 平行投影法 二节 正投影 斜投影 二、空间几何原形与投影间的对应问题 1.平行投影法特性： 2.只凭一个投影，不能反映唯一的空间位置 目 点： 点的空间位置不能唯一确定 直线： AB/CD,则ab/cd; 出 ab//cd,AB不一定平行于CD 点、线从属性： H∈EF,则h∈ef: h∈efH不一定属于EF 形体： 一个投影不能确定空间几何形体
§1-2 投影法的基本概念 一、投影法 1.投影法概念 2.投影法分类 二、空间几何原形与投影间的对应问题 点： 点的空间位置不能唯一确定 直线： AB//CD,则ab//cd; ab//cd,AB不一定平行于CD 点、线从属性： H∈EF,则h∈ef; h∈ef,H不一定属于EF 形体： 一个投影不能确定空间几何形体 1.平行投影法特性： 2.只凭一个投影，不能反映唯一的空间位置 中心投影法 平行投影法 正投影 斜投影 上一节 下一节 返 回 退 出
投影法概念 投射中心S 投射线 空间点A 投影面P 0投影 Oa投影 0 空间点B 中途返回请按“ESC”键
投射中心 投影面 投影法概念 投射线 投影 空间点 中途返回请按“ESC” 键 投影 空间点
中心投影法 中心投影法特性 B 中途返回请按“ESC”键
中心投影法 中心投影法特性 中途返回请按“ESC” 键
