Analysis for Composite Solids 组合体的形体分析 Configuration of composite solids 组合体的组合形式 Relative positions of composite solids 形体表面间的相对位置关系 Exercises 练习题 请点击相应标题显示其内容 返回
Configuration of composite solids 组合体的组合形式 Relative positions of composite solids 形体表面间的相对位置关系 Exercises 练习题 Analysis for Composite Solids 组合体的形体分析 请点击相应标题显示其内容
Configuration of composite solids 组合体的组合形式 Composite solids组合体 Composite solids are composed of some basic solids, such as columns,cone,spheres and bodies of revolution. 组合体由若干柱、锥、球等基本几何体组成。 Configuration of composite solids组合体的组合形式 1.Union(Superposition)叠加（堆积） 2.Subtraction(Cutting)切割（截切） 请点击稳标左键最示后面内容
2 1. Union(Superposition) 叠加(堆积) 2. Subtraction(Cutting) 切割(截切) Composite solids 组合体 Composite solids are composed of some basic solids, such as columns, cone, spheres and bodies of revolution. 组合体由若干柱、锥、球等基本几何体组成。 Configuration of composite solids 组合体的组合形式 请点击鼠标左键显示后面内容 Configurationof composite solids 组合体的组合形式
Relative positions of composite solids 形体表面间的相对位置关系 1.Alignment平齐 When neighboring planes are aligned,there is no line between their projections in a view. 当相邻平行表面平齐时， 在两表面的投影之间不画线。 2.Non-alignment不平齐 When neighboring planes are not aligned,there should be a line to separate their projections. 当相邻平行表面不平齐时， 在两表面投影之间画分界线。 Example 1 Example 2 Example 3 Example 4 例1同轴叠加 例2.全对称叠加 例3.左右对称叠加 例4.非对称叠加 清点击标左键显示后面内容
3 请点击鼠标左键显示后面内容 1.Alignment 平齐 2.Non-alignment 不平齐 When neighboring planes are aligned, there is no line between their projections in a view. 当相邻平行表面平齐时, 在两表面的投影之间不画线。 Relative positions of composite solids 形体表面间的相对位置关系 When neighboring planes are not aligned, there should be a line to separate their projections. 当相邻平行表面不平齐时, 在两表面投影之间画分界线。 Example 1 Example 2 Example 3 Example 4 例1.同轴叠加 例2.全对称叠加 例3.左右对称叠加 例4.非对称叠加

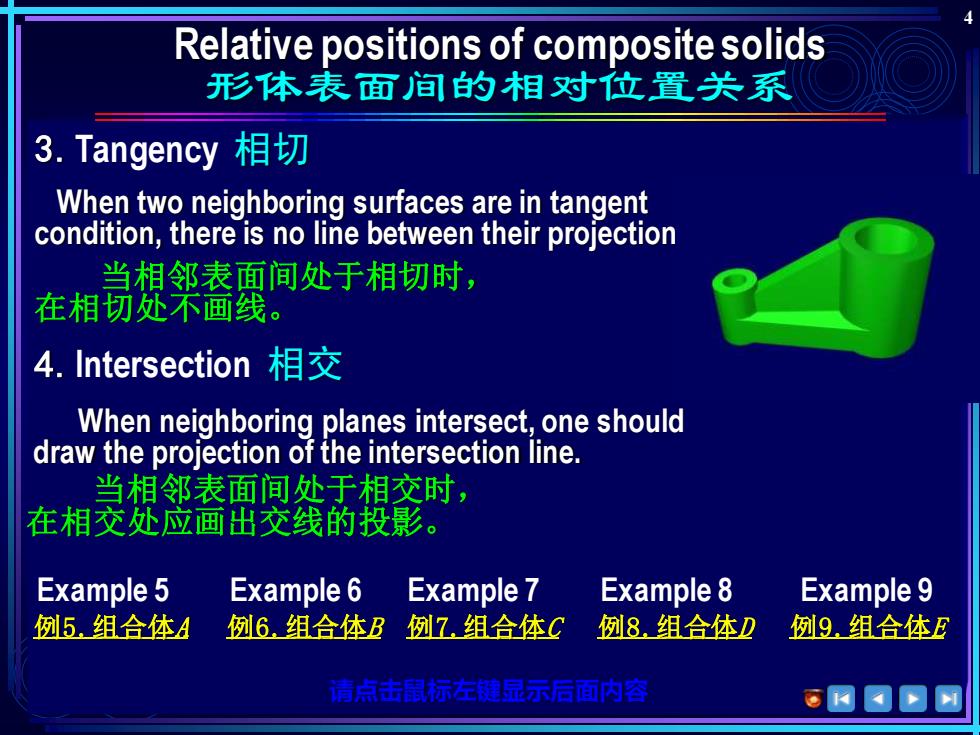

Relative positions of composite solids 形体表面间的相对位置关系 3.Tangency相切 When two neighboring surfaces are in tangent condition,there is no line between their projection 当相邻表面间处于相切时， 在相切处不画线。 4.Intersection相交 When neighboring planes intersect,one should draw the projection of the intersection line. 当相邻表面间处于相交时， 在相交处应画出交线的投影。 Example 5 Example 6 Example 7 Example 8 Example 9 例5.组合体A 例6组合体B例7组合体C例8.组合体D 例9.组合体E 请点击鼠标左键显示后面内容
4 请点击鼠标左键显示后面内容 3.Tangency 相切 4.Intersection 相交 When two neighboring surfaces are in tangent condition, there is no line between their projections. 当相邻表面间处于相切时， 在相切处不画线。 Relative positions of composite solids 形体表面间的相对位置关系 When neighboring planes intersect, one should draw the projection of the intersection line. 当相邻表面间处于相交时， 在相交处应画出交线的投影。 Example 5 Example 6 Example 7 Example 8 Example 9 例5.组合体A 例6.组合体B 例7.组合体C 例8.组合体D 例9.组合体E
Exercise.Select the left view which one is correctly drawn. 根据所给主、俯视图，找出正确的左视图。 相切无交线 o) (b) (c) (d) Correct 正确 解答 动画 请点击解答显示其内容
5 Exercise. Select the left view which one is correctly drawn. 根据所给主、俯视图，找出正确的左视图。 相切无交线 Correct 正确 请点击解答显示其内容
