5.特殊画法 沿零件间的结合面剖切与拆卸画法 单独表示某个零件 夸大画法 A-A 出油口泵盖B 进油孔 爆栓M8x22 销4m6x20 销5m6x18 6B/T5782-2000 GB/T119.1-2000GB/T119.1-2000
5. 特殊画法 沿零件间的结合面剖切与拆卸画法 单独表示某个零件 夸大画法 A-A 泵盖B A A 5

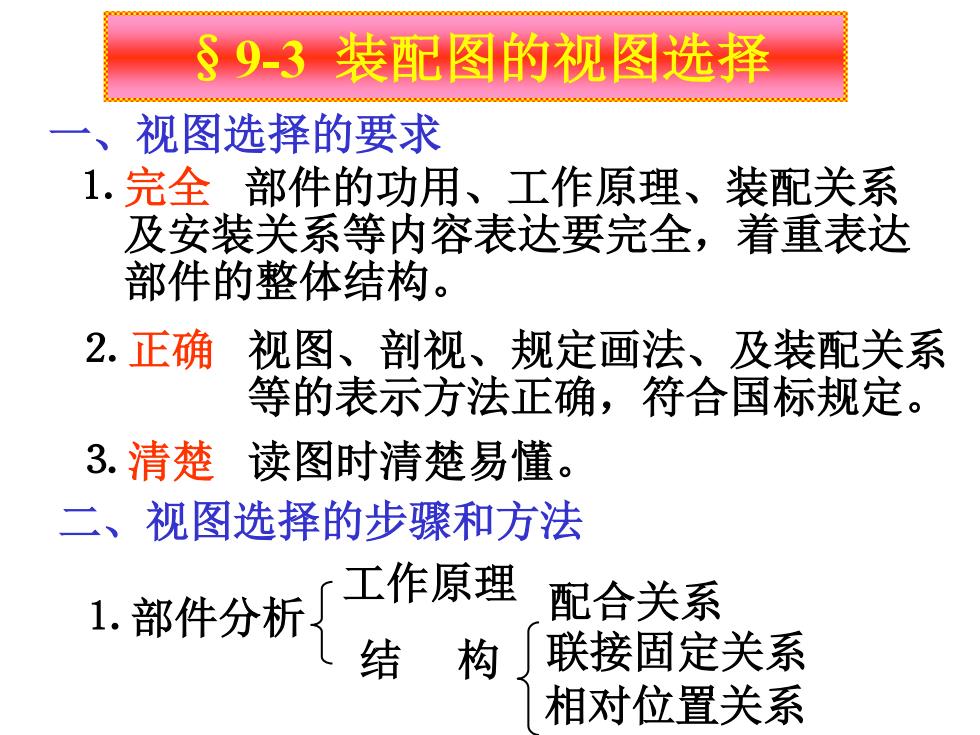

§9-3装配图的视图选择 视图选择的要求 1.完全部件的功用、工作原理、装配关系 及安装关系等内容表达要完全，着重表达 部件的整体结构。 2.正确 视图、剖视、规定画法、及装配关系 等的表示方法正确，符合国标规定。 3.清楚 读图时清楚易懂。 二、视图选择的步骤和方法 1.部件分析工作原理 配合关系 结 构 联接固定关系 相对位置关系
§9-3 装配图的视图选择 一、视图选择的要求 ⒈ 完全 部件的功用、工作原理、装配关系 及安装关系等内容表达要完全，着重表达 部件的整体结构。 ⒊ 清楚 读图时清楚易懂。 二、视图选择的步骤和方法 ⒈ 部件分析 工作原理 结 构 配合关系 联接固定关系 相对位置关系 ⒉ 正确 视图、剖视、规定画法、及装配关系 等的表示方法正确，符合国标规定

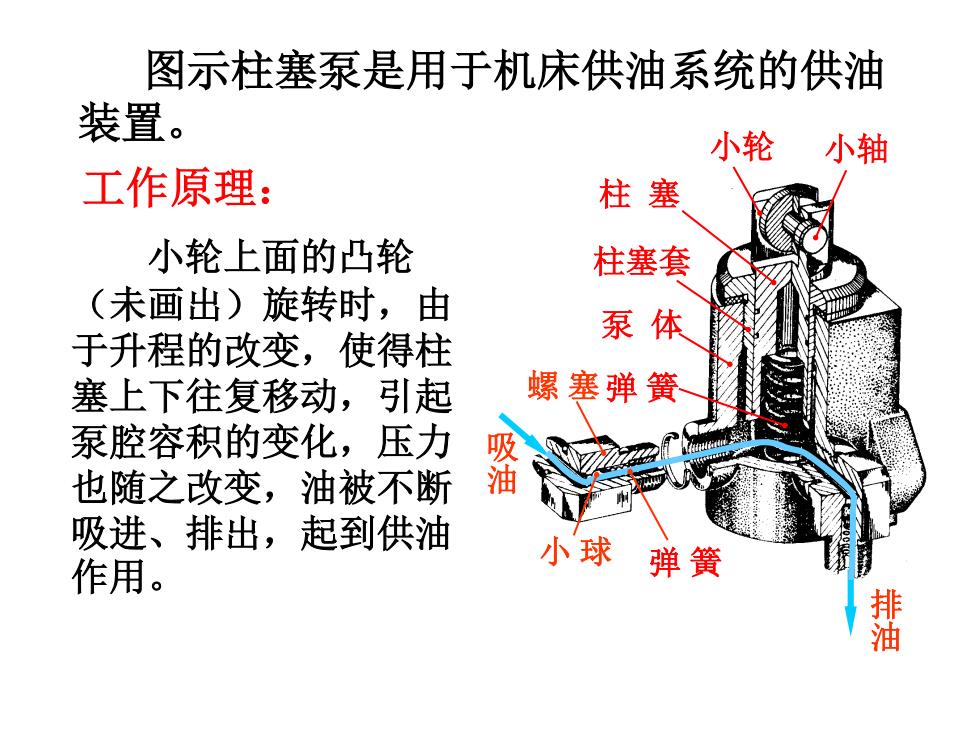

图示柱塞泵是用于机床供油系统的供油 装置。 小轮小轴 工作原理： 柱塞 小轮上面的凸轮 柱塞套 (未画出)旋转时，由 泵体 于升程的改变，使得柱 塞上下往复移动，引起 螺塞弹簧 泵腔容积的变化，压力 也随之改变，油被不断 吸进、排出，起到供油 小球 作用。 弹簧 排
工作原理： 图示柱塞泵是用于机床供油系统的供油 装置。 小轮上面的凸轮 （未画出）旋转时，由 于升程的改变，使得柱 塞上下往复移动，引起 泵腔容积的变化，压力 也随之改变，油被不断 吸进、排出，起到供油 作用。 小轮 柱 塞 柱塞套 泵 体 小轴 弹 簧 排 油 吸 油 小 球 弹 簧 螺 塞

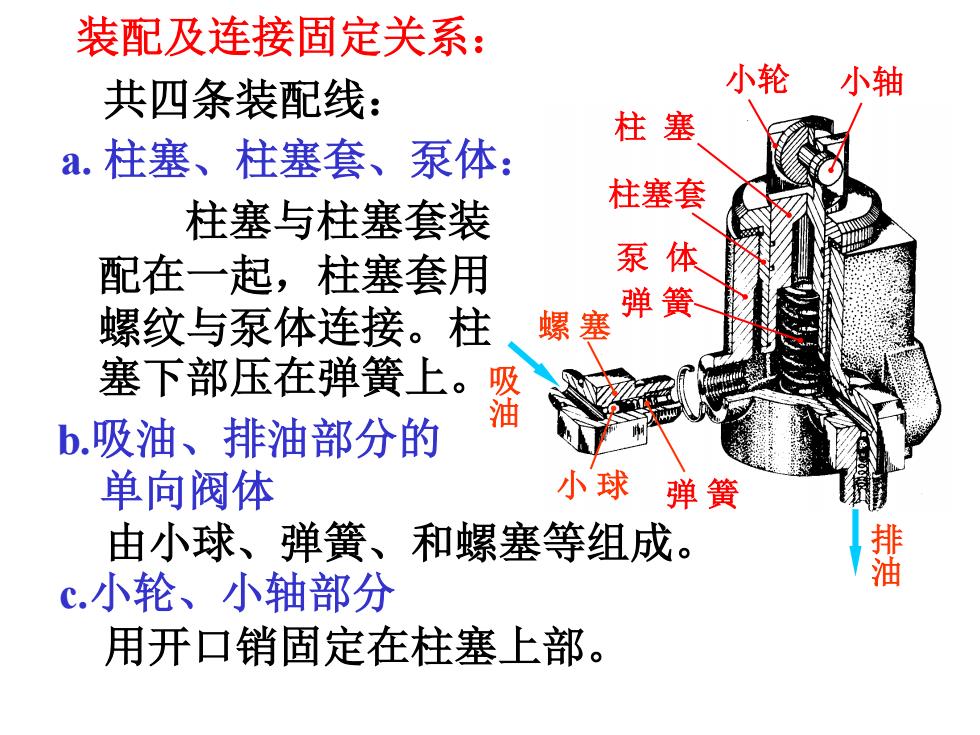

装配及连接固定关系： 共四条装配线： 小轮小轴 柱塞 a.柱塞、柱塞套、泵体： 柱塞套 柱塞与柱塞套装 配在一起，柱塞套用 泵体 螺纹与泵体连接。柱 螺塞 弹簧 塞下部压在弹簧上。 紧 b.吸油、排油部分的 单向阀体 小球 了 弹簧 由小球、弹簧、和螺塞等组成。 排 c.小轮、小轴部分 油 用开口销固定在柱塞上部
柱塞与柱塞套装 配在一起，柱塞套用 螺纹与泵体连接。柱 塞下部压在弹簧上。 装配及连接固定关系： 共四条装配线： a. 柱塞、柱塞套、泵体： b.吸油、排油部分的 单向阀体 c.小轮、小轴部分 由小球、弹簧、和螺塞等组成。 用开口销固定在柱塞上部。 小轮 柱 塞 柱塞套 泵 体 小轴 弹 簧 吸 油 排 油 小 球 弹 簧 螺 塞

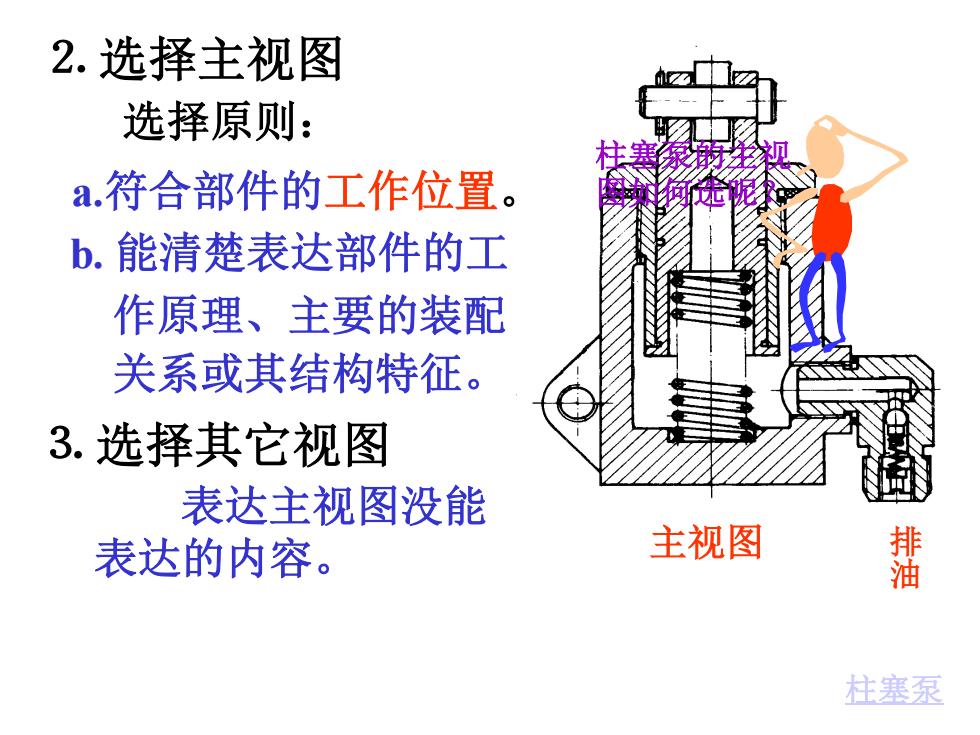

2.选择主视图 选择原则： 寒家视 a.符合部件的工作位置。 b.能清楚表达部件的工 作原理、主要的装配 关系或其结构特征。 3.选择其它视图 表达主视图没能 表达的内容。 主视图 油 柱塞泵
主视图 排 油 ⒉ 选择主视图 a.符合部件的工作位置。 选择原则： ⒊ 选择其它视图 表达主视图没能 表达的内容。 b. 能清楚表达部件的工 作原理、主要的装配 关系或其结构特征。 柱塞泵的主视 图如何选呢？ 柱塞泵
