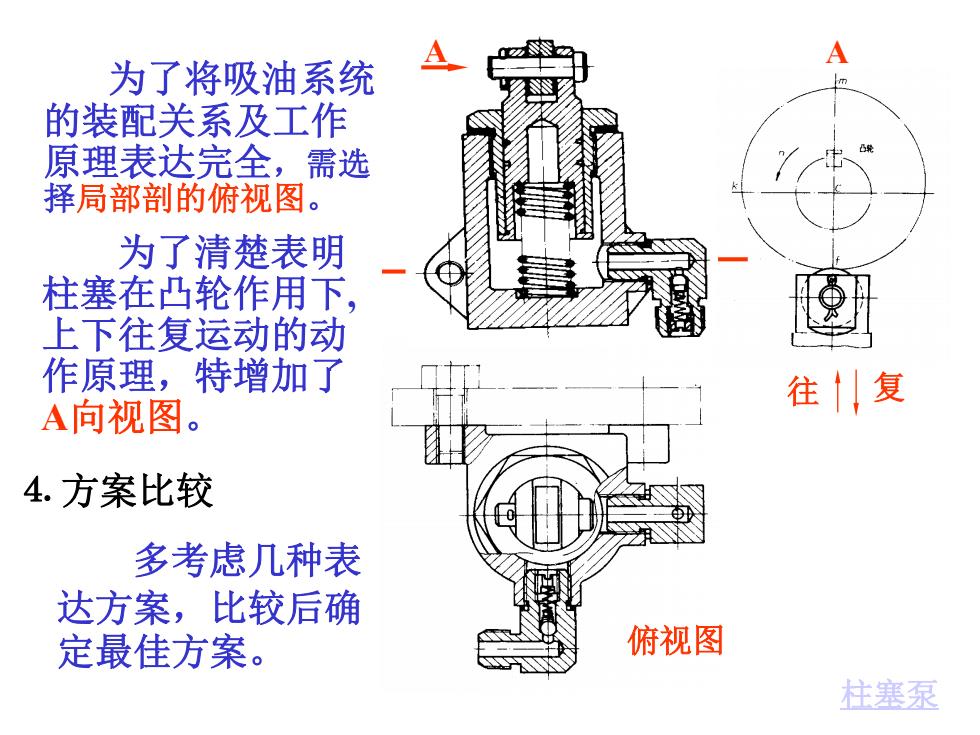

为了将吸油系统 的装配关系及工作 原理表达完全，需选 择局部剖的俯视图。 为了清楚表明 柱塞在凸轮作用下， 上下往复运动的动 作原理，特增加了 A向视图。 往复 4.方案比较 多考虑几种表 达方案，比较后确 定最佳方案。 俯视图 柱塞泵
还需选择什么 视图呢？ 俯视图 A 往 复 ⒋ 方案比较 多考虑几种表 达方案，比较后确 定最佳方案。 A 为了清楚表明 柱塞在凸轮作用下 , 上下往复运动的动 作原理，特增加了 A向视图。 为了将吸油系统 的装配关系及工作 原理表达完全，需选 择局部剖的俯视图。 柱塞泵

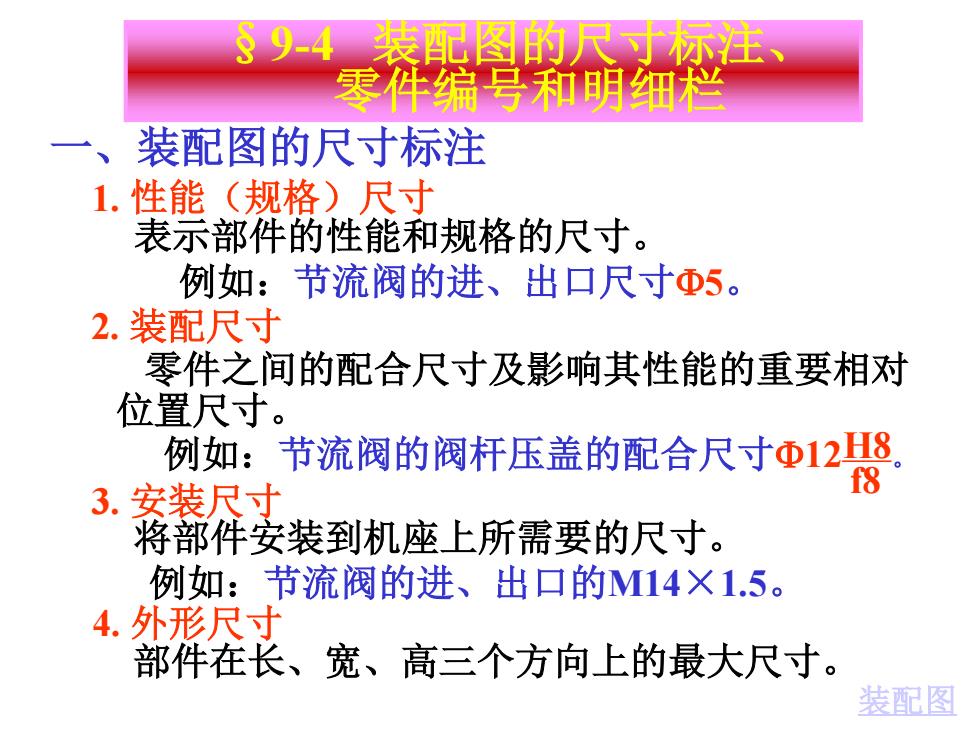

装配图的尺寸标注、 零件编号和明细栏 一、装配图的尺寸标注 1.性能（规格）尺寸 表示部件的性能和规格的尺寸。 例如：节流阀的进、出口尺寸Φ5。 2.装配尺寸 零件之间的配合尺寸及影响其性能的重要相对 位置尺寸。 例如：节流阀的阀杆压盖的配合尺寸Φ128 f8 3.安装尺寸 将部件安装到机座上所需要的尺寸。 例如：节流阀的进、出口的M14×1.5。 4.外形尺寸 部件在长、宽、高三个方向上的最大尺寸。 装配图
§9-4 装配图的尺寸标注、 零件编号和明细栏 1. 性能（规格）尺寸 2. 装配尺寸 表示部件的性能和规格的尺寸。 零件之间的配合尺寸及影响其性能的重要相对 位置尺寸。 一、装配图的尺寸标注 装配图 例如：节流阀的进、出口尺寸5。 例如：节流阀的阀杆压盖的配合尺寸12——H8 。 f8 3. 安装尺寸 4. 外形尺寸 将部件安装到机座上所需要的尺寸。 部件在长、宽、高三个方向上的最大尺寸。 例如：节流阀的进、出口的M14×1.5

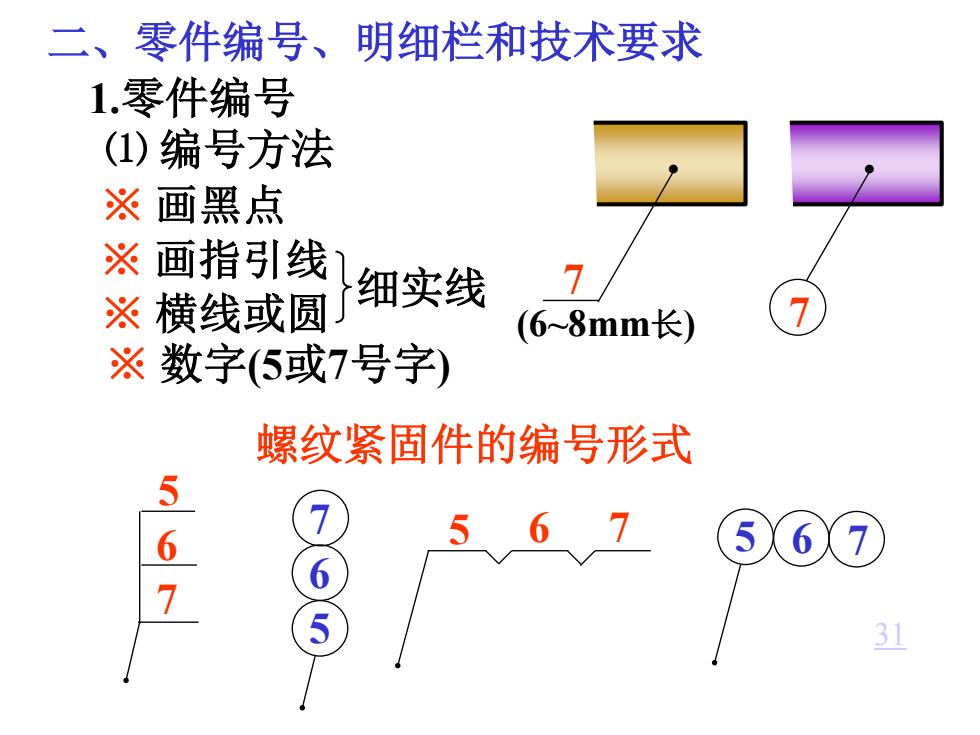

二、零件编号、， 明细栏和技术要求 1.零件编号 (1)编号方法 ※画黑点 ※画指引线 ※横线或圆 细实线 (6~8mm长) 必数字(5或7号字) 螺纹紧固件的编号形式 5 7
二、零件编号、明细栏和技术要求 1.零件编号 ⑴ 编号方法 • • 7 7 5 6 7 5 6 7 5 6 7 5 6 7 ※ 画黑点 ※ 画指引线 ※ 横线或圆 细实线 ※ 数字(5或7号字) (6~8mm长) 螺纹紧固件的编号形式 31

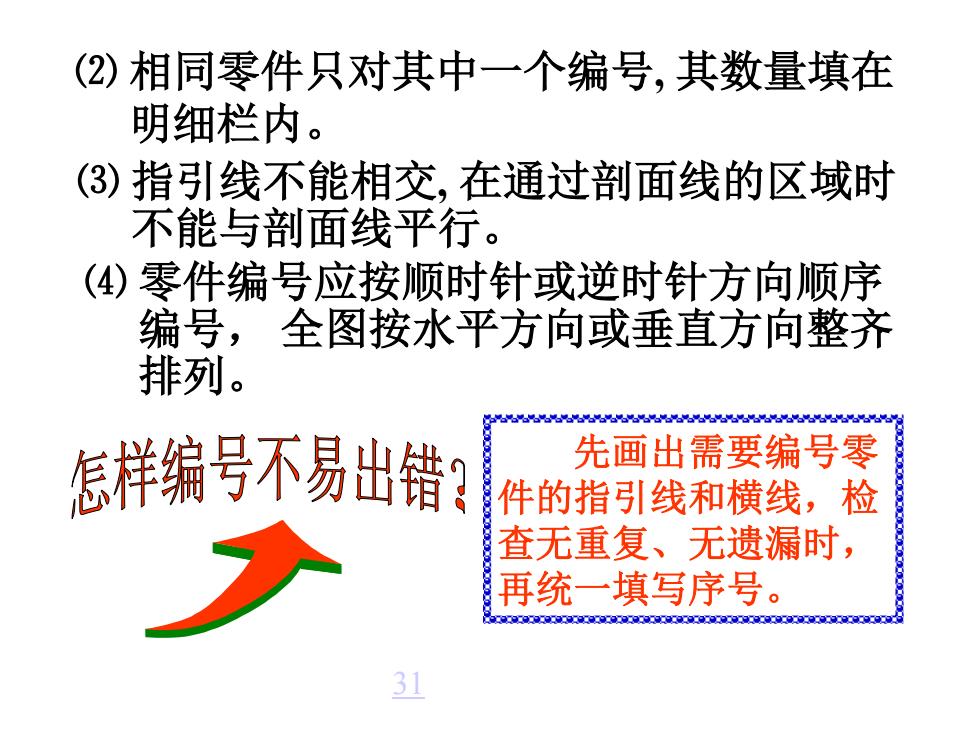

(2)相同零件只对其中一个编号，其数量填在 明细栏内。 (3)指引线不能相交，在通过剖面线的区域时 不能与剖面线平行。 (④)零件编号应按顺时针或逆时针方向顺序 编号，全图按水平方向或垂直方向整齐 排列。 怎样编号不易出错？ 先画出需要编号零 件的指引线和横线，检 查无重复、无遗漏时， 再统一填写序号。 ■■ 3
⑵ 相同零件只对其中一个编号, 其数量填在 明细栏内。 ⑶ 指引线不能相交, 在通过剖面线的区域时 不能与剖面线平行。 ⑷ 零件编号应按顺时针或逆时针方向顺序 编号， 全图按水平方向或垂直方向整齐 排列。 先画出需要编号零 件的指引线和横线，检 查无重复、无遗漏时， 再统一填写序号。 31

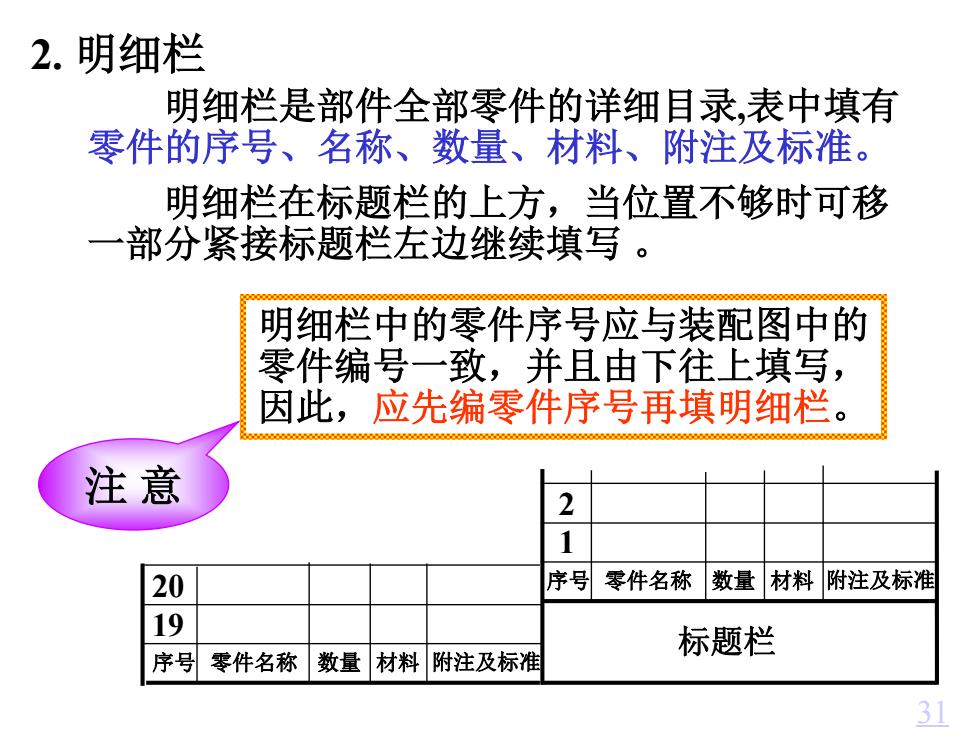

2.明细栏 明细栏是部件全部零件的详细目录，表中填有 零件的序号、名称、数量、材料、附注及标准。 明细栏在标题栏的上方，当位置不够时可移 一 部分紧接标题栏左边继续填写。 明细栏中的零件序号应与装配图中的 零件编号一致，并且由下往上填写， 因此，应先编零件序号再填明细栏。 注意 2 1 20 序号 零件名称 数量材料附注及标准 19 标题栏 序号 零件名称 数量材料附注及标准 3
2. 明细栏 明细栏是部件全部零件的详细目录,表中填有 零件的序号、名称、数量、材料、附注及标准。 明细栏在标题栏的上方，当位置不够时可移 一部分紧接标题栏左边继续填写 。 注 意 序号 零件名称 数量 材料 附注及标准 1 2 标题栏 明细栏中的零件序号应与装配图中的 零件编号一致，并且由下往上填写， 因此，应先编零件序号再填明细栏。 19 20 序号 零件名称 数量 材料 附注及标准 31
