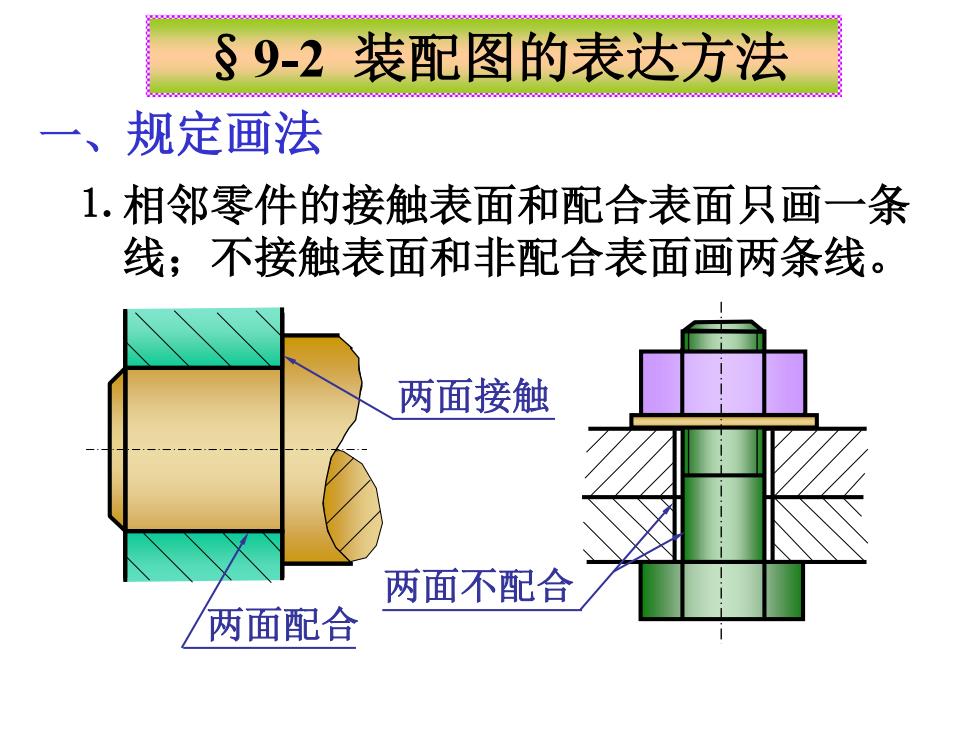

§9-2装配图的表达方法 一、规定画法 1.相邻零件的接触表面和配合表面只画一条 线；不接触表面和非配合表面画两条线。 两面接触 两面不配合 两面配合
一、规定画法 ⒈ 相邻零件的接触表面和配合表面只画一条 线；不接触表面和非配合表面画两条线。 两面不配合 两面接触 两面配合 §9-2 装配图的表达方法
2.两个（或两个以上）零件邻接时，剖面线的倾 斜方向应相反或间隔不同。但同一零件在各 视图上的剖面线方向和间隔必须一致。 3.标准件和实心件按不剖画 两面接触 两面不配合 两面配合
⒉ 两个(或两个以上)零件邻接时，剖面线的倾 斜方向应相反或间隔不同。但同一零件在各 视图上的剖面线方向和间隔必须一致。 ⒊ 标准件和实心件按不剖画 两面不配合 两面接触 两面配合
二、特殊画法 1.沿零件结合面的剖切画法 假想沿某些零件的结合面剖，绘出其图 形，以表达装配体内部零件间的装配情况。 沿轴承盖与 轴承座的结合面 剖开，拆去上面 部分，以表达轴 瓦与轴承座的装 配情况。 澍去上米都
沿轴承盖与 轴承座的结合面 剖开，拆去上面 部分，以表达轴 瓦与轴承座的装 配情况。 二、特殊画法 假想沿某些零件的结合面剖切，绘出其图 形，以表达装配体内部零件间的装配情况。 ⒈ 沿零件结合面的剖切画法
2.假想画法 与本装配体有关但不属于本装配体的 相邻零部件，以及运动机件的极限位置， 可用双点画线表示。 运动机件的极 限位置轮廓线 画双点画线
⒉ 假想画法 与本装配体有关但不属于本装配体的 相邻零部件，以及运动机件的极限位置， 可用双点画线表示。 运动机件的极 限位置轮廓线 画双点画线

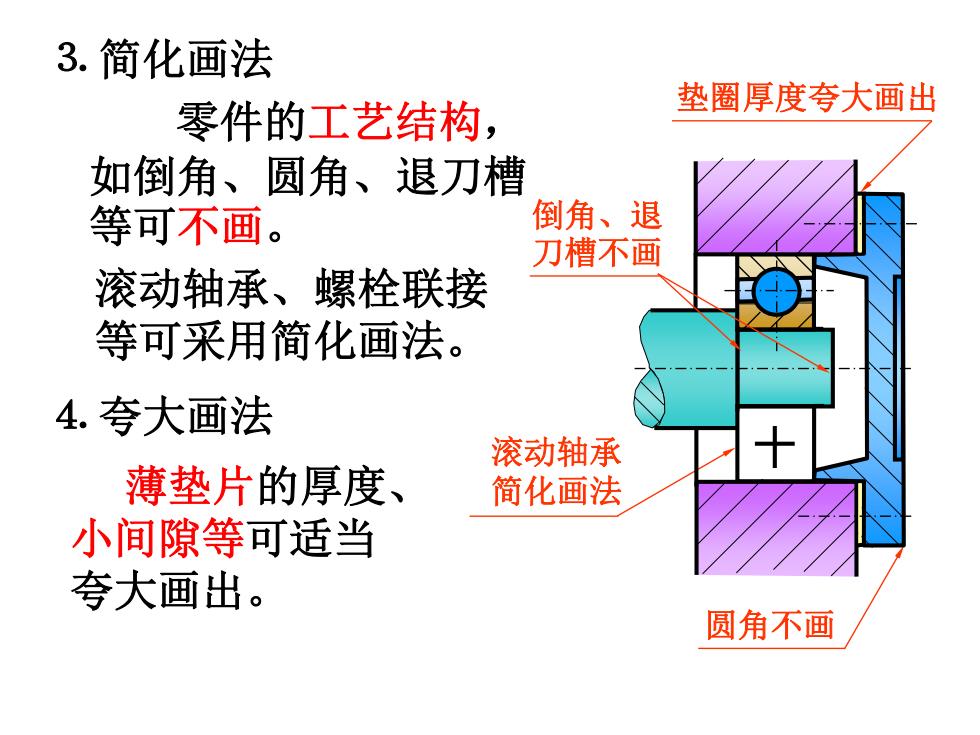

3.简化画法 零件的工艺结构， 垫圈厚度夸大画出 如倒角、圆角、退刀槽 等可不画。 倒角、退 刀槽不画 滚动轴承、螺栓联接 等可采用简化画法。 4.夸大画法 滚动轴承 薄垫片的厚度、 简化画法 小间隙等可适当 夸大画出。 圆角不画
滚动轴承 简化画法 垫圈厚度夸大画出 ⒊ 简化画法 ⒋ 夸大画法 零件的工艺结构， 如倒角、圆角、退刀槽 等可不画。 薄垫片的厚度、 小间隙等可适当 夸大画出。 圆角不画 滚动轴承、螺栓联接 等可采用简化画法。 倒角、退 刀槽不画
