机械工程学院机械设计系 （3）类型代号：7 特点 与“3”类型同 ， 但不可分离 40 70000 B 25 70000 AC 15 70000 C o o o = = = 接触角有三种 名称 角接触球轴承
机械工程学院机械设计系 （3）类型代号：7 特点 与“3”类型同 ， 但不可分离 40 70000 B 25 70000 AC 15 70000 C o o o = = = 接触角有三种 名称 角接触球轴承

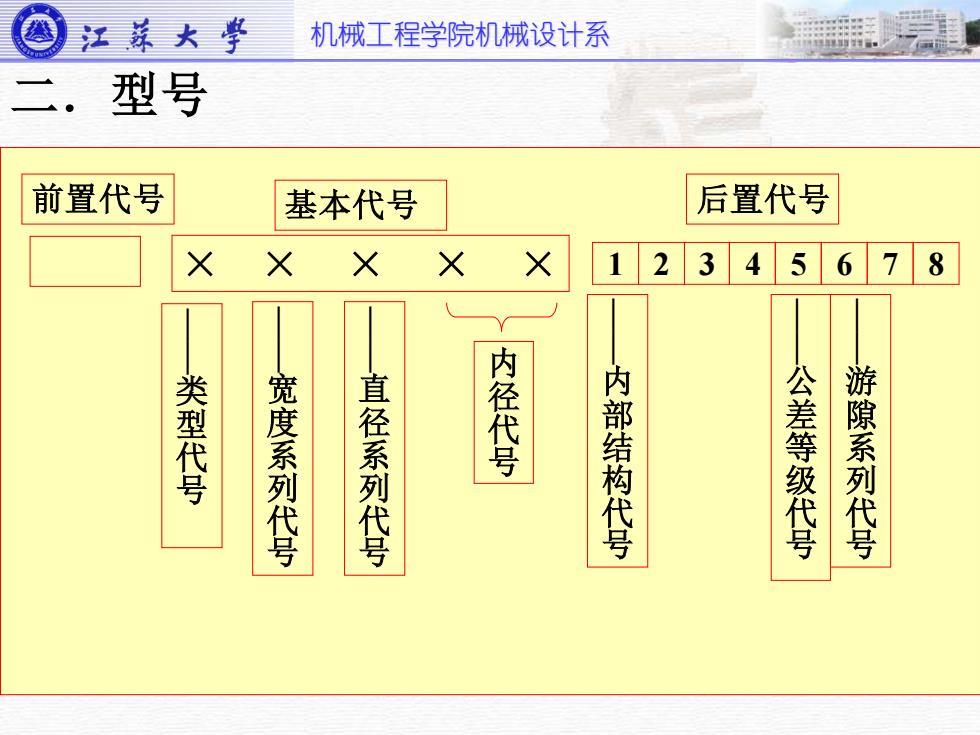

机械工程学院机械设计系 二．型号 × × × × × 1 2 3 4 5 6 7 8 前置代号 基本代号 后置代号 —— 类 型 代 号 —— 宽 度 系 列 代 号 —— 直 径 系 列 代 号 内 径 代 号 —— 内 部 结 构 代 号 —— 公 差 等 级 代 号 —— 游 隙 系 列 代 号
机械工程学院机械设计系 二．型号 × × × × × 1 2 3 4 5 6 7 8 前置代号 基本代号 后置代号 —— 类 型 代 号 —— 宽 度 系 列 代 号 —— 直 径 系 列 代 号 内 径 代 号 —— 内 部 结 构 代 号 —— 公 差 等 级 代 号 —— 游 隙 系 列 代 号

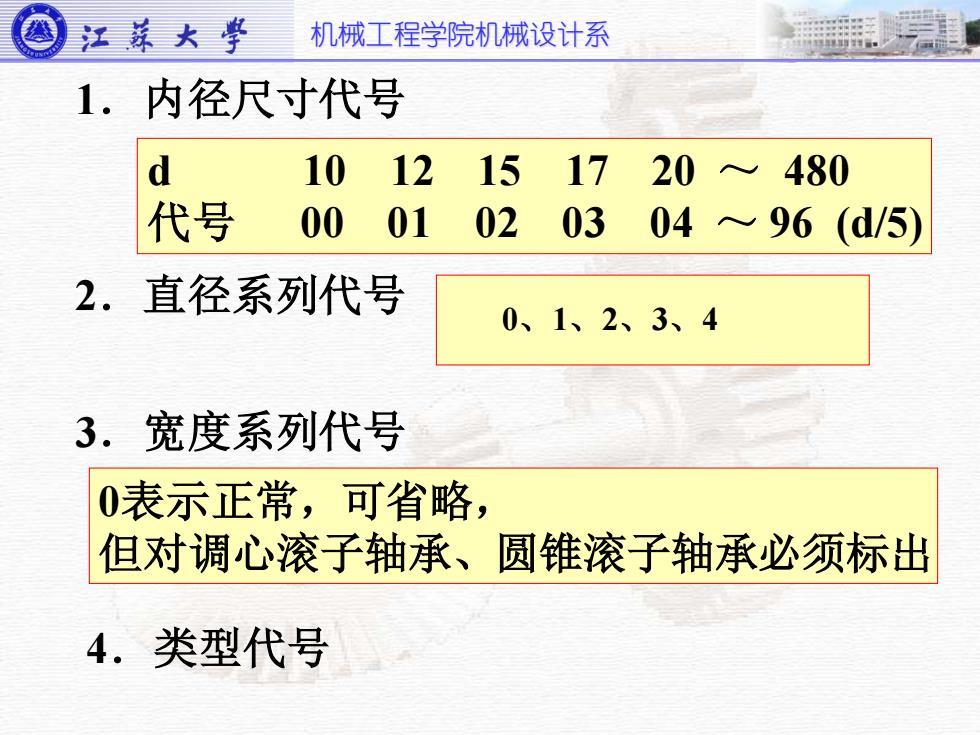

机械工程学院机械设计系 1．内径尺寸代号 d 10 12 15 17 20 ～ 480 代号 00 01 02 03 04 ～ 96 (d/5) 2．直径系列代号 0、1、2、3、4 3．宽度系列代号 0表示正常，可省略， 但对调心滚子轴承、圆锥滚子轴承必须标出 4．类型代号
机械工程学院机械设计系 1．内径尺寸代号 d 10 12 15 17 20 ～ 480 代号 00 01 02 03 04 ～ 96 (d/5) 2．直径系列代号 0、1、2、3、4 3．宽度系列代号 0表示正常，可省略， 但对调心滚子轴承、圆锥滚子轴承必须标出 4．类型代号

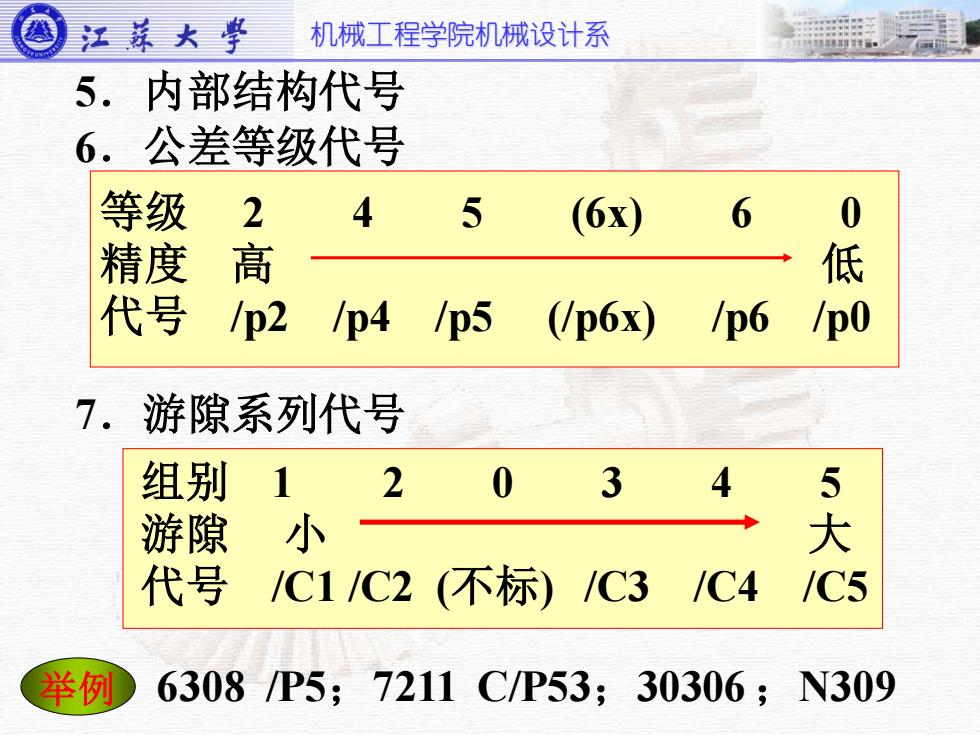

机械工程学院机械设计系 5．内部结构代号 6．公差等级代号 等级 2 4 5 (6x) 6 0 精度 高 低 代号 /p2 /p4 /p5 (/p6x) /p6 /p0 7．游隙系列代号 组别 1 2 0 3 4 5 游隙 小 大 代号 /C1 /C2 (不标) /C3 /C4 /C5 举例 6308 /P5；7211 C/P53；30306 ；N309
机械工程学院机械设计系 5．内部结构代号 6．公差等级代号 等级 2 4 5 (6x) 6 0 精度 高 低 代号 /p2 /p4 /p5 (/p6x) /p6 /p0 7．游隙系列代号 组别 1 2 0 3 4 5 游隙 小 大 代号 /C1 /C2 (不标) /C3 /C4 /C5 举例 6308 /P5；7211 C/P53；30306 ；N309

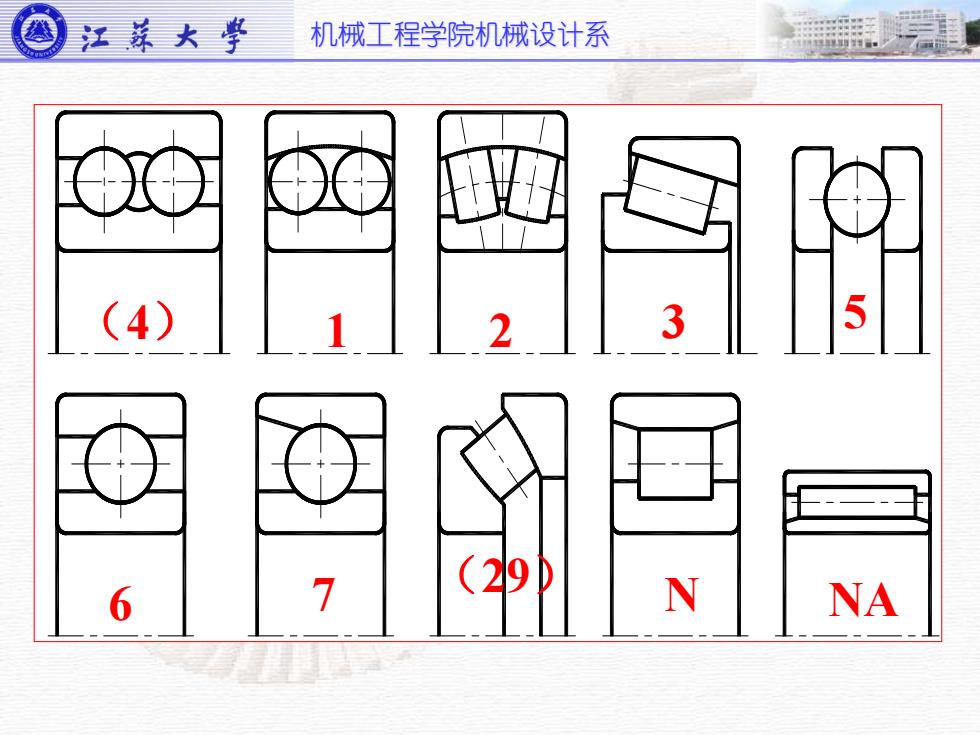

机械工程学院机械设计系 （4） 1 2 3 5 （ N NA 29） 6 7
机械工程学院机械设计系 （4） 1 2 3 5 （ N NA 29） 6 7
