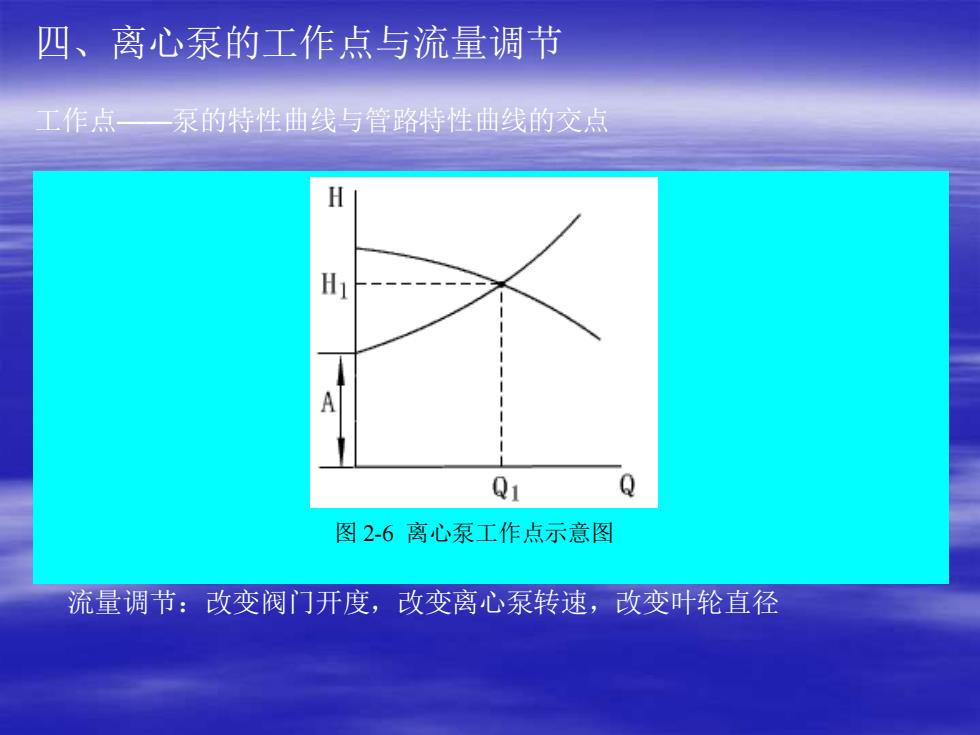

四、离心泵的工作点与流量调节 工作点——泵的特性曲线与管路特性曲线的交点 图 2-6 离心泵工作点示意图 流量调节：改变阀门开度，改变离心泵转速，改变叶轮直径
四、离心泵的工作点与流量调节 工作点——泵的特性曲线与管路特性曲线的交点 图 2-6 离心泵工作点示意图 流量调节：改变阀门开度，改变离心泵转速，改变叶轮直径

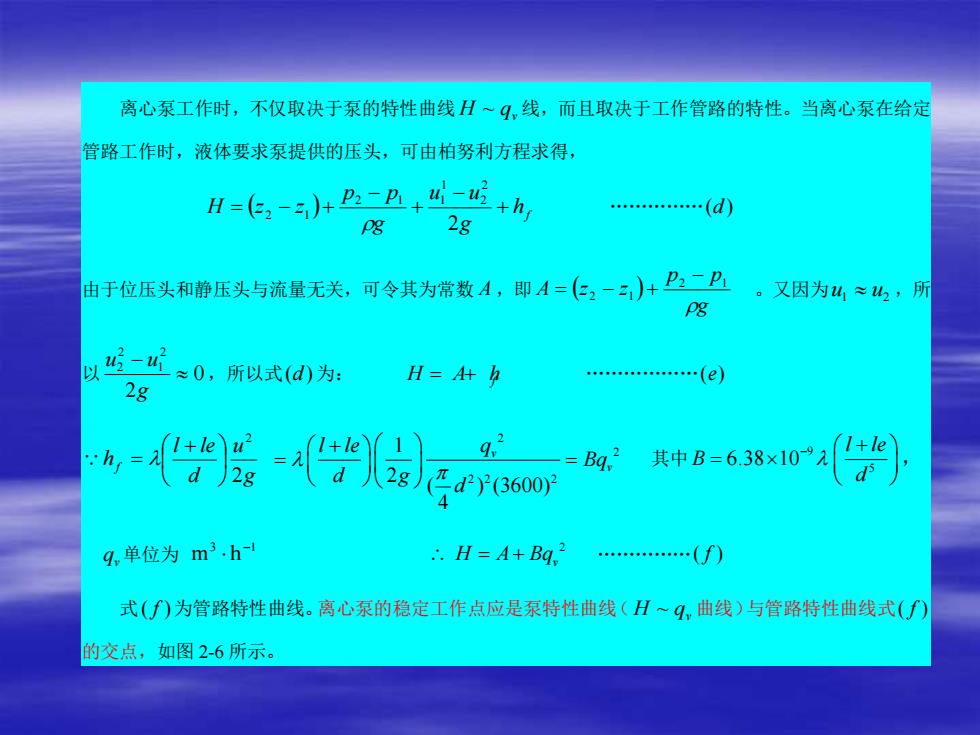

离心泵工作时，不仅取决于泵的特性曲线 H ~ qv 线，而且取决于工作管路的特性。当离心泵在给定 管路工作时，液体要求泵提供的压头，可由柏努利方程求得， ( ) hf g u u g p p H z z + − + − = − + 2 2 2 1 2 1 1 2 1 .(d) 由于位压头和静压头与流量无关，可令其为常数 A ，即 ( ) g p p A z z 2 1 2 1 − = − + 。又因为u1 u2 ，所 以 0 2 2 1 2 2 − g u u ，所以式(d) 为： H A h = + f .(e) g u d l le hf 2 2 + = 2 2 2 2 2 1 2 ( ) (3600) 4 v v l le q Bq d g d + = = 其中 9 5 6.38 10 l le B d − + = ， v q 单位为 3 1 m h − 2 = + H A Bqv .( f ) 式 ( f )为管路特性曲线。离心泵的稳定工作点应是泵特性曲线（ H ~ qv 曲线）与管路特性曲线式( f ) 的交点，如图 2-6 所示
离心泵工作时，不仅取决于泵的特性曲线 H ~ qv 线，而且取决于工作管路的特性。当离心泵在给定 管路工作时，液体要求泵提供的压头，可由柏努利方程求得， ( ) hf g u u g p p H z z + − + − = − + 2 2 2 1 2 1 1 2 1 .(d) 由于位压头和静压头与流量无关，可令其为常数 A ，即 ( ) g p p A z z 2 1 2 1 − = − + 。又因为u1 u2 ，所 以 0 2 2 1 2 2 − g u u ，所以式(d) 为： H A h = + f .(e) g u d l le hf 2 2 + = 2 2 2 2 2 1 2 ( ) (3600) 4 v v l le q Bq d g d + = = 其中 9 5 6.38 10 l le B d − + = ， v q 单位为 3 1 m h − 2 = + H A Bqv .( f ) 式 ( f )为管路特性曲线。离心泵的稳定工作点应是泵特性曲线（ H ~ qv 曲线）与管路特性曲线式( f ) 的交点，如图 2-6 所示

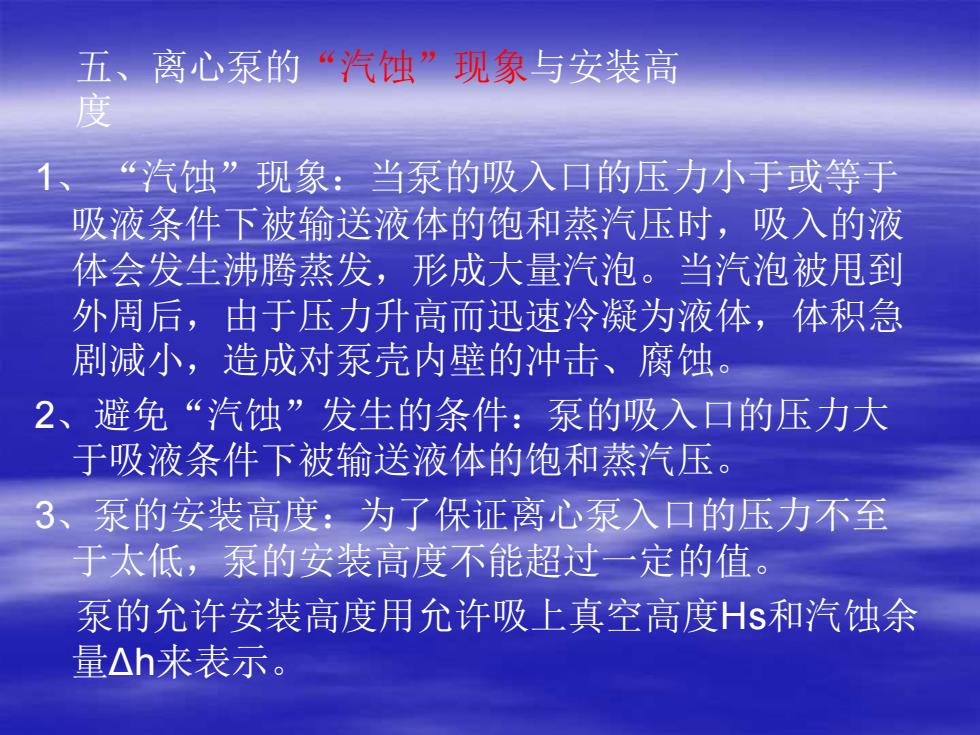

五、离心泵的“汽蚀”现象与安装高 度 1、 “汽蚀”现象：当泵的吸入口的压力小于或等于 吸液条件下被输送液体的饱和蒸汽压时，吸入的液 体会发生沸腾蒸发，形成大量汽泡。当汽泡被甩到 外周后，由于压力升高而迅速冷凝为液体，体积急 剧减小，造成对泵壳内壁的冲击、腐蚀。 2、避免“汽蚀”发生的条件：泵的吸入口的压力大 于吸液条件下被输送液体的饱和蒸汽压。 3、泵的安装高度：为了保证离心泵入口的压力不至 于太低，泵的安装高度不能超过一定的值。 泵的允许安装高度用允许吸上真空高度Hs和汽蚀余 量Δh来表示
五、离心泵的“汽蚀”现象与安装高 度 1、 “汽蚀”现象：当泵的吸入口的压力小于或等于 吸液条件下被输送液体的饱和蒸汽压时，吸入的液 体会发生沸腾蒸发，形成大量汽泡。当汽泡被甩到 外周后，由于压力升高而迅速冷凝为液体，体积急 剧减小，造成对泵壳内壁的冲击、腐蚀。 2、避免“汽蚀”发生的条件：泵的吸入口的压力大 于吸液条件下被输送液体的饱和蒸汽压。 3、泵的安装高度：为了保证离心泵入口的压力不至 于太低，泵的安装高度不能超过一定的值。 泵的允许安装高度用允许吸上真空高度Hs和汽蚀余 量Δh来表示
