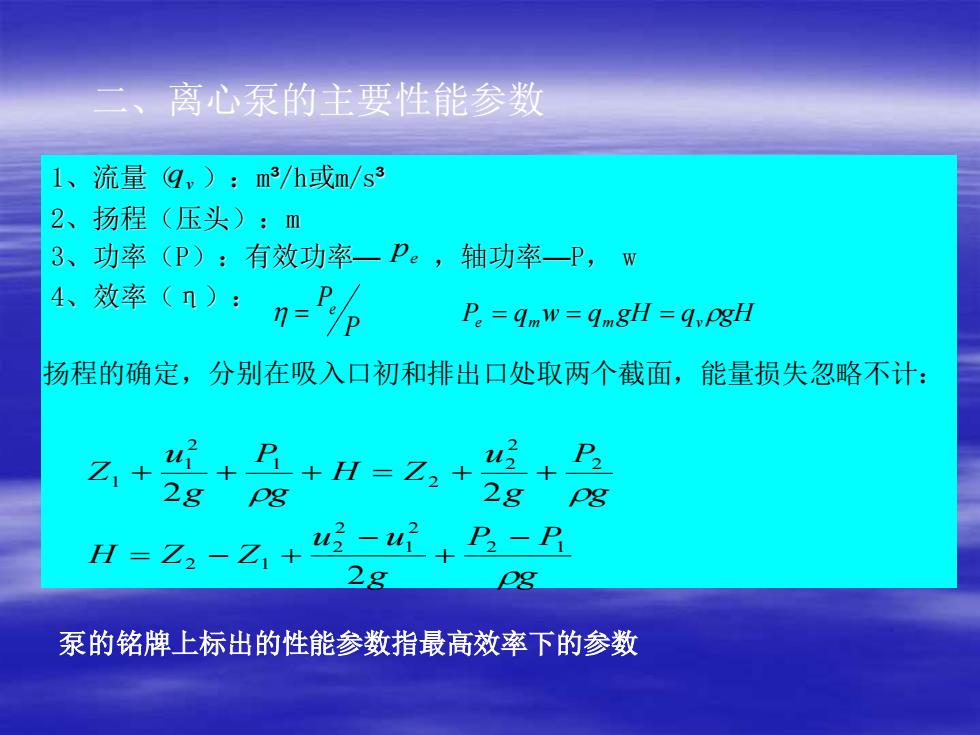

二、离心泵的主要性能参数 1、流量（ ）：m³/h或m/s³ 2、扬程（压头）：m 3、功率（P）：有效功率— ，轴功率—P， w 4、效率（η）： qv pe P = Pe Pe = qm w = qm gH = qv gH 泵的铭牌上标出的性能参数指最高效率下的参数 g P P g u u H Z Z g P g u H Z g P g u Z 2 1 2 1 2 2 2 1 2 2 2 2 1 2 1 1 2 2 2 − + − = − + + + + = + + 扬程的确定，分别在吸入口初和排出口处取两个截面，能量损失忽略不计：
二、离心泵的主要性能参数 1、流量（ ）：m³/h或m/s³ 2、扬程（压头）：m 3、功率（P）：有效功率— ，轴功率—P， w 4、效率（η）： qv pe P = Pe Pe = qm w = qm gH = qv gH 泵的铭牌上标出的性能参数指最高效率下的参数 g P P g u u H Z Z g P g u H Z g P g u Z 2 1 2 1 2 2 2 1 2 2 2 2 1 2 1 1 2 2 2 − + − = − + + + + = + + 扬程的确定，分别在吸入口初和排出口处取两个截面，能量损失忽略不计：

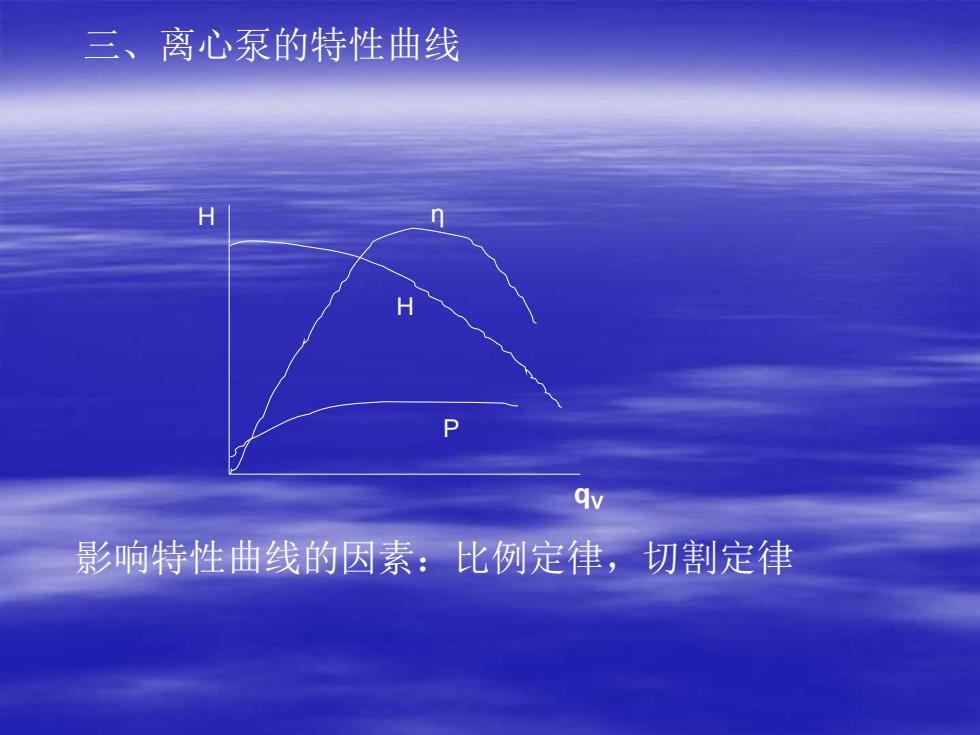

三、离心泵的特性曲线 H η P H 影响特性曲线的因素：比例定律，切割定律 qV
三、离心泵的特性曲线 H η P H 影响特性曲线的因素：比例定律，切割定律 qV

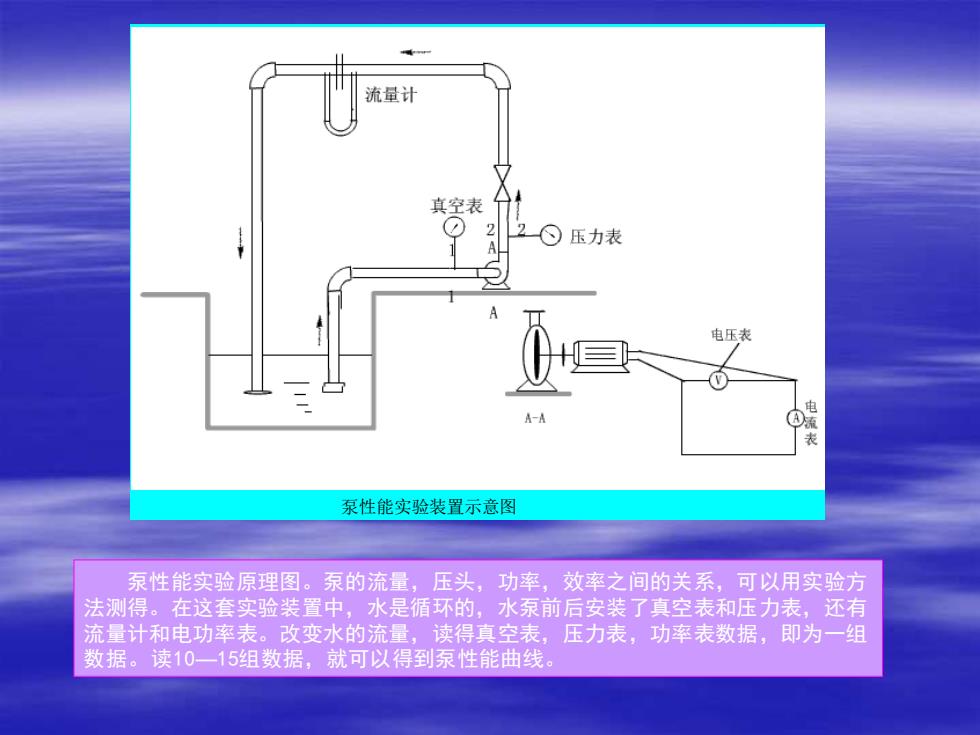

泵性能实验装置示意图 泵性能实验原理图。泵的流量，压头，功率，效率之间的关系，可以用实验方 法测得。在这套实验装置中，水是循环的，水泵前后安装了真空表和压力表，还有 流量计和电功率表。改变水的流量，读得真空表，压力表，功率表数据，即为一组 数据。读10—15组数据，就可以得到泵性能曲线
泵性能实验装置示意图 泵性能实验原理图。泵的流量，压头，功率，效率之间的关系，可以用实验方 法测得。在这套实验装置中，水是循环的，水泵前后安装了真空表和压力表，还有 流量计和电功率表。改变水的流量，读得真空表，压力表，功率表数据，即为一组 数据。读10—15组数据，就可以得到泵性能曲线
泵性能实验装置 这是泵性能测定装置，它既可以测定泵性能曲线，还可以测定管道 阻力系数
泵性能实验装置 这是泵性能测定装置，它既可以测定泵性能曲线，还可以测定管道 阻力系数
