第五章模拟信号调理与转换 广东工业大学机电工程学院 4.直流电桥有零值法和偏值法两种 1)零值法 工作原理：电桥在平衡状态下，检流计输出为零，由于被测量 变化引起电阻R变化引起电桥不平衡。 ·R:由于被测物理量的变化而发生变化时. R2:可变电阻，可调整变电阻使电桥再次平衡. ·G:检流计
广东工业大学机电工程学院 4. 直流电桥有零值法和偏值法两种 1）零值法 工作原理：电桥在平衡状态下，检流计输出为零，由于被测量 变化引起电阻R1变化引起电桥不平衡。 • R1 : 由于被测物理量的变化而发生变化时 . • R2 :可变电阻，可调整变电阻使电桥再次平衡 . • G: 检流计 第五章 模拟信号调理与转换

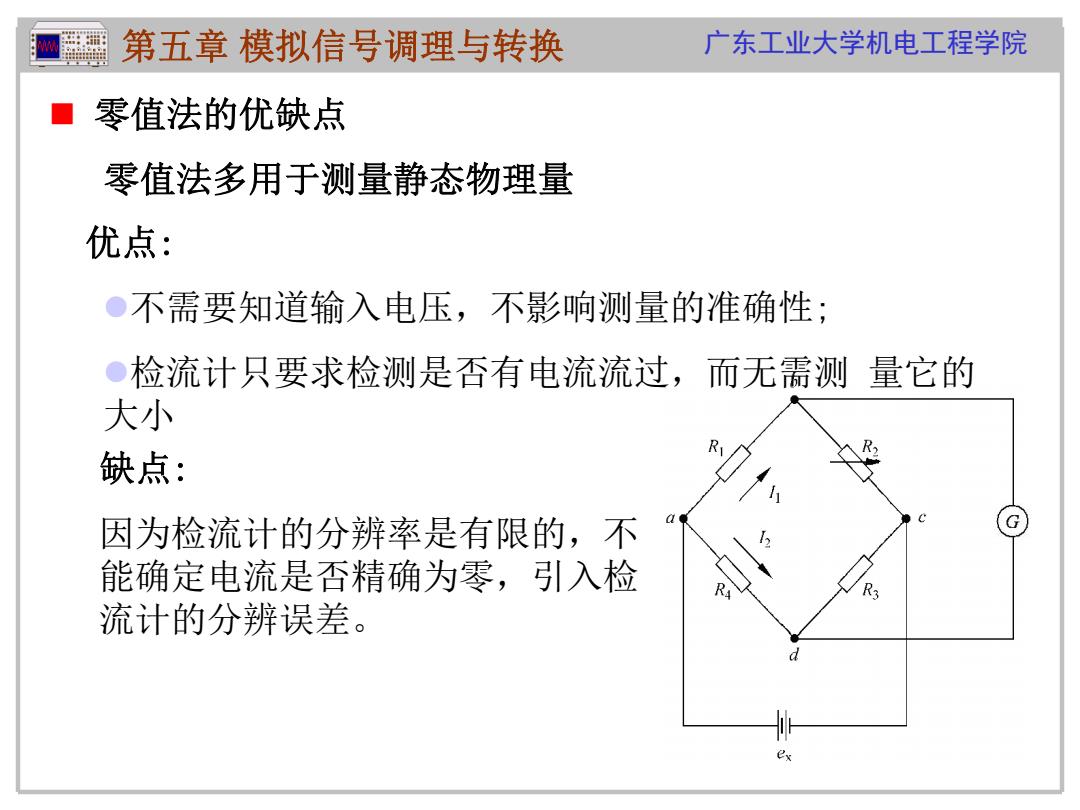

第五章模拟信号调理与转换 广东工业大学机电工程学院 零值法的优缺点 零值法多用于测量静态物理量 优点： ●不需要知道输入电压，不影响测量的准确性； ●检流计只要求检测是否有电流流过，而无需测量它的 大小 缺点： 因为检流计的分辨率是有限的，不 G 能确定电流是否精确为零，引入检 流计的分辨误差。 ex
广东工业大学机电工程学院 零值法的优缺点 零值法多用于测量静态物理量 优点: 不需要知道输入电压，不影响测量的准确性; 检流计只要求检测是否有电流流过，而无需测 量它的 大小 缺点: 因为检流计的分辨率是有限的，不 能确定电流是否精确为零，引入检 流计的分辨误差。 第五章 模拟信号调理与转换
第五章模拟信号调理与转换 广东工业大学机电工程学院 2)偏值法 工作原理：在不平衡条件下，电路中一个或多个桥电阻的变 化可以通过电压表的压降或者桥式电路的电流表的大小显示 出来。 在基本电桥中，可通过内阻无穷 大的电压表测得从节点b到节点d 的电压降，作为电阻变化的指示。 6 R G0用滑t0nn= 1198
广东工业大学机电工程学院 在基本电桥中，可通过内阻无穷 大的电压表测得从节点b到节点d 的电压降，作为电阻变化的指示。 2）偏值法 工作原理：在不平衡条件下，电路中一个或多个桥电阻的变 化可以通过电压表的压降或者桥式电路的电流表的大小显示 出来。 第五章 模拟信号调理与转换
第五章模拟信号调理与转换 广东工业大学机电工程学院 (1)电桥的和差特性 b RR-RRa U. R (R+R)(R+R) a 为了简化，采用全等臂电桥，即 R,=R2=R3=R4=R 当每个电桥上有电阻值变化且满足： 若△R<RAR<R, △R<R △R4<R 忽略△R的高次项 则电桥的输出 U (AR-△R,+AR-AR) ·电桥的和差特性：相邻相减，相对相加
广东工业大学机电工程学院 （1）电桥的和差特性 为了简化, 采用全等臂电桥,即 1 3 2 4 0 1 2 3 4 y R R R R U U R R R R R R R R R 1 2 3 4 0 若 R R 1 1 R R 2 2 R R 3 3 R R 4 4 0 1 2 3 4 0 4 y U U R R R R R 则电桥的输出 电桥的和差特性：相邻相减，相对相加 当每个电桥上有电阻值变化且满足： a b c d R1 R2 R4 R3 Uy U0 1 I 2 I 第五章 模拟信号调理与转换 忽略 Ri 的高次项
第五章模拟信号调理与转换 广东工业大学机电工程学院 ■电桥的和差特性：相邻相减，相对相加 相邻两桥臂电阻的变化所产生的输出电压为该两 桥臂各电阻值变化产生的输出电压之差； 相对两桥臂电阻的变化所产生的输出电压为该两 桥臂各电阻值变化产生的输出电压之和。 R-说+-s) U,=7
广东工业大学机电工程学院 • 相对两桥臂电阻的变化所产生的输出电压为该两 桥臂各电阻值变化产生的输出电压之和。 • 相邻两桥臂电阻的变化所产生的输出电压为该两 桥臂各电阻值变化产生的输出电压之差； 第五章 模拟信号调理与转换 电桥的和差特性：相邻相减，相对相加 0 1 2 3 4 0 4 y U U R R R R R
