2 基站天线的基本概念
2 基站天线的基本概念

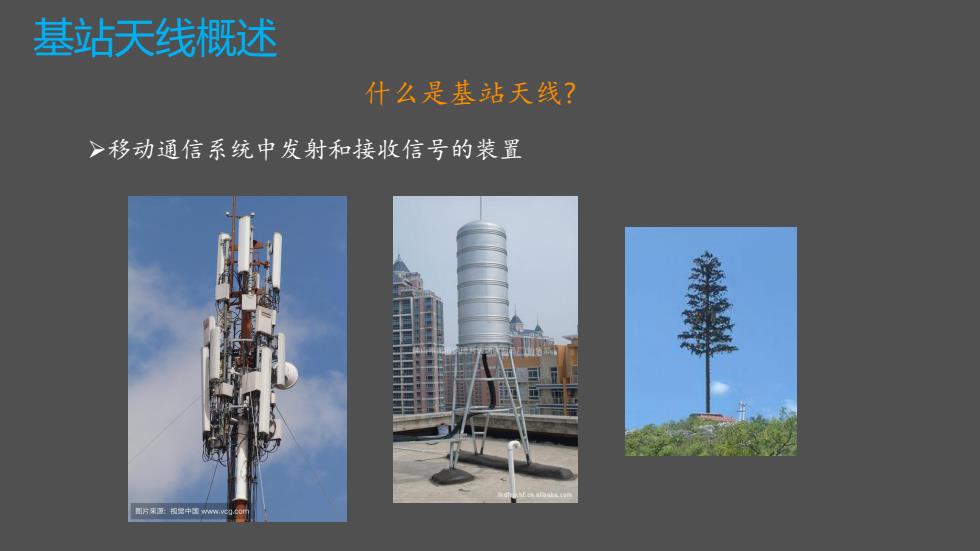

基站天线概述 什么是基站天线？ >移动通信系统中发射和接收信号的装置
什么是基站天线? ➢移动通信系统中发射和接收信号的装置 基站天线概述

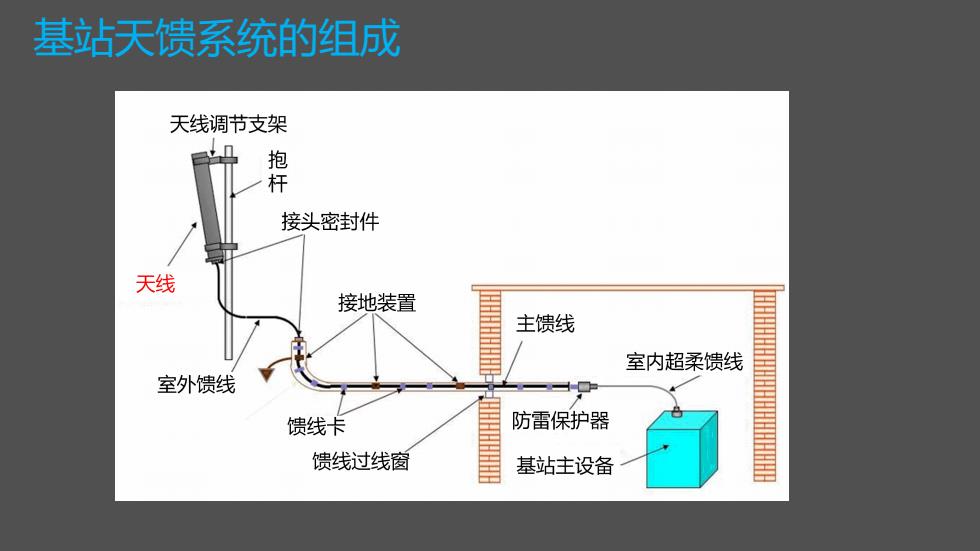

基站天馈系统的组成 天线调节支架 抱 杆 接头密封件 天线 接地装置 主馈线 室内超柔馈线 室外馈线 馈线卡 防雷保护器 馈线过线窗 基站主设备 HHHHHHI
基站天馈系统的组成

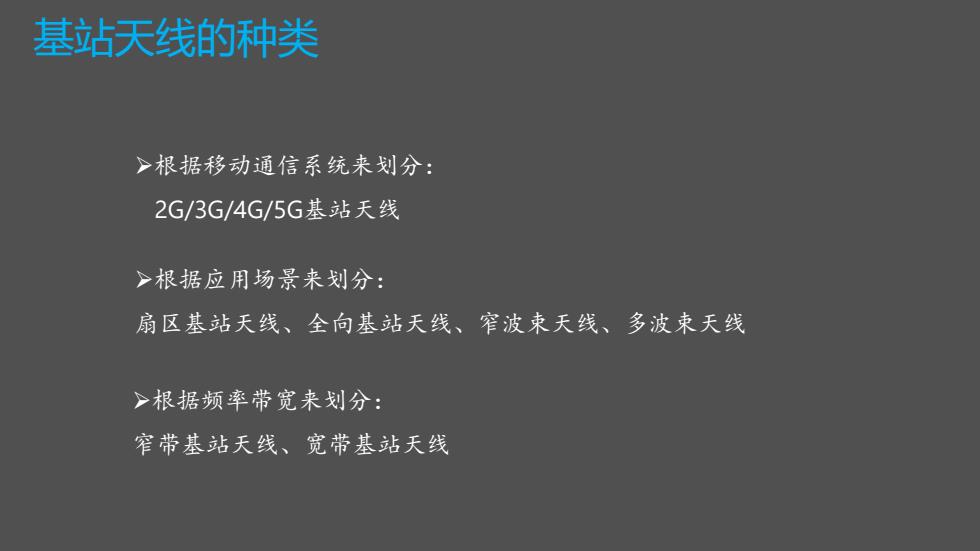

基站天线的种类 >根据移动通信系统来划分： 2G/3G/4G/5G基站天线 >根据应用场景来划分： 扇区基站天线、全向基站天线、窄波束天线、多波束天线 >根据频率带宽来划分： 窄带基站天线、宽带基站天线
➢根据移动通信系统来划分： 2G/3G/4G/5G基站天线 ➢根据应用场景来划分： 扇区基站天线、全向基站天线、窄波束天线、多波束天线 ➢根据频率带宽来划分： 窄带基站天线、宽带基站天线 基站天线的种类
基站天线演进历程 电调/远程电调 多频段 LTE&MIMO天线 全向天线 定向天线 双极化天线 天线 天线 Massive MIMO 1983 1989 1997 2001 2003 现在 第一代移动通信基站几乎用的都是全向基站天线，天线类型以单一极化的单极子或偶极子天线为主，在 接收空间上实现分集 > 到了第二代移动通信技术，人们才进入了真正意义上的蜂窝网络时代，而这一阶段的基站天线逐渐从全 向天线演变成了定向天线的形式，基站天线的波束宽度通常有60°、90和120° >1997年，双极化天线（±45°交叉双极化天线）开始走上历史舞台，此时基站天线的性能相比上一代有了 很大的提升，目前不论是3G、4G还是5G,基站天线的形式均以双极化天线为主 > 到2013年，MM○技术被引入基站系统的设计中并被大规模推广应用，与之对应的基站天线也从最初的 单个天线（阵列）发展到多天线（阵列），如4×4MMO基站天线架构。MIM○技术成倍地提升了无线通 信的容量，也使基站天线进入了一个新的时代 目前5G时代在推进的大规模天线阵列(Massive MIMO)技术也是基于传统MIMO基站天线的技术升级和 突破，利用大规模天线单元的空间自由度及有效的多径分量形成多波束覆盖，极大地提高了移动通信系 统的频谱利用效率和终端用户的网络体验
基站天线演进历程 ➢ 第一代移动通信基站几乎用的都是全向基站天线，天线类型以单一极化的单极子或偶极子天线为主，在 接收空间上实现分集 ➢ 到了第二代移动通信技术，人们才进入了真正意义上的蜂窝网络时代，而这一阶段的基站天线逐渐从全 向天线演变成了定向天线的形式，基站天线的波束宽度通常有60°、90°和120° ➢ 1997年，双极化天线（±45°交叉双极化天线）开始走上历史舞台，此时基站天线的性能相比上一代有了 很大的提升，目前不论是3G、4G还是5G，基站天线的形式均以双极化天线为主 ➢ 到2013年，MIMO技术被引入基站系统的设计中并被大规模推广应用，与之对应的基站天线也从最初的 单个天线（阵列）发展到多天线（阵列），如4×4 MIMO基站天线架构。MIMO技术成倍地提升了无线通 信的容量，也使基站天线进入了一个新的时代 ➢ 目前5G时代在推进的大规模天线阵列（Massive MIMO）技术也是基于传统MIMO基站天线的技术升级和 突破，利用大规模天线单元的空间自由度及有效的多径分量形成多波束覆盖，极大地提高了移动通信系 统的频谱利用效率和终端用户的网络体验
