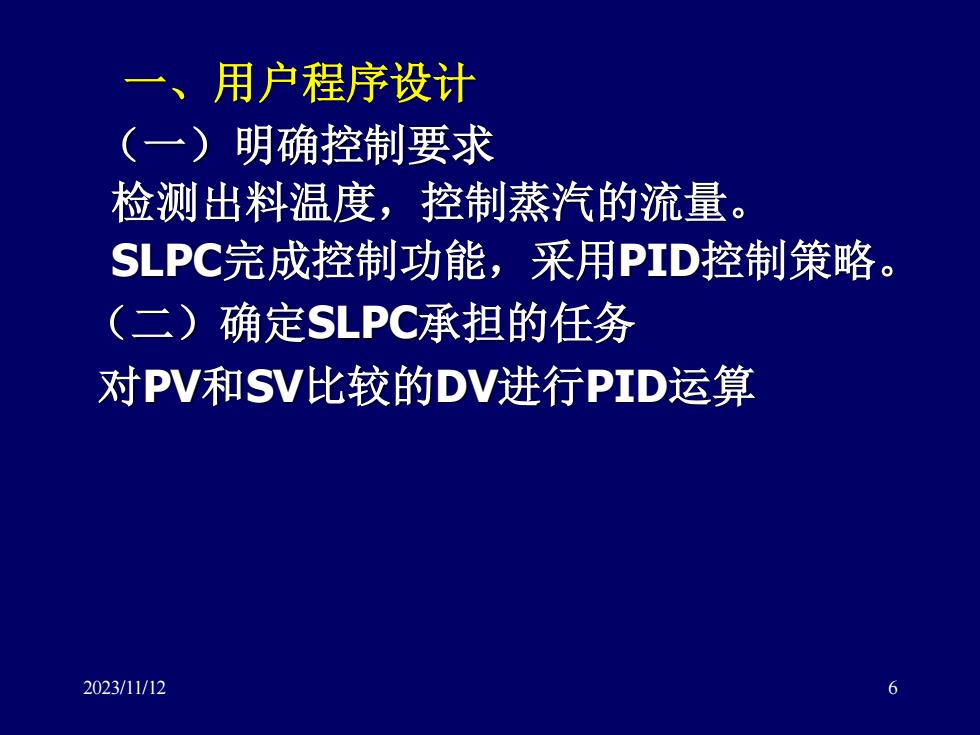

一、用户程序设计 (一)明确控制要求 检测出料温度，控制蒸汽的流量。 SLPC完成控制功能，采用PID控制策略。 (二)确定SLPC承担的任务 对PV和SV比较的DV进行PID运算 2023/11/12 6
2023/11/12 6 一、用户程序设计 （一）明确控制要求 检测出料温度，控制蒸汽的流量。 SLPC完成控制功能，采用PID控制策略。 （二）确定SLPC承担的任务 对PV和SV比较的DV进行PID运算

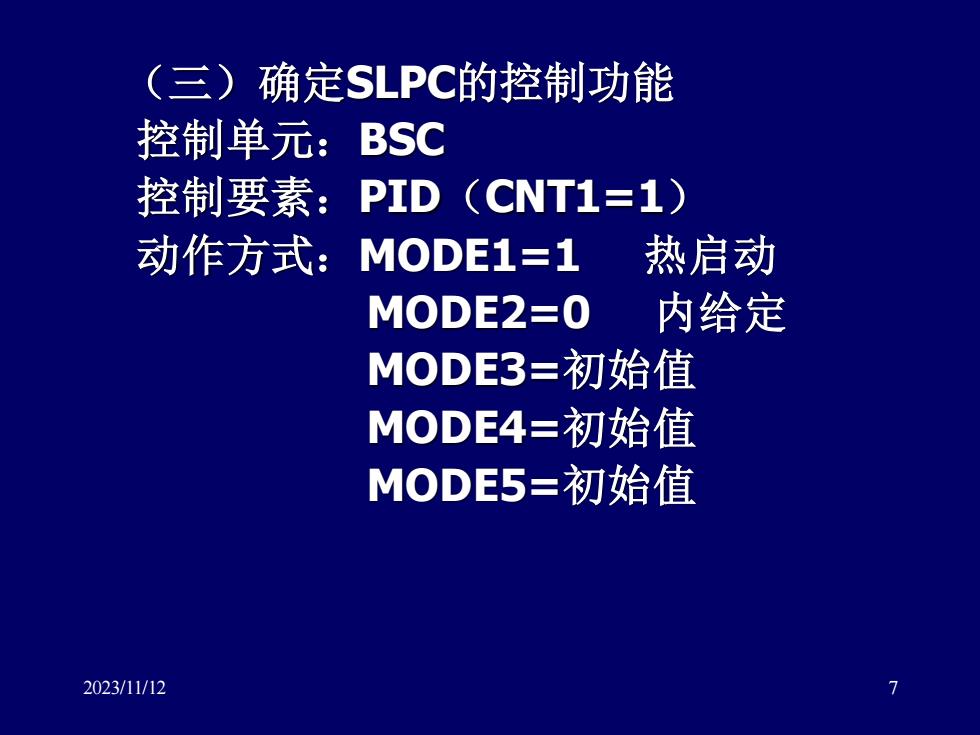

(三)确定SLPC的控制功能 控制单元：BSC 控制要素：PID(CNT1=1) 动作方式：MODE1=1 热启动 MODE2=0 内给定 MODE3=初始值 MODE4=初始值 MODE5=初始值 2023/11/12
2023/11/12 7 （三）确定SLPC的控制功能 控制单元：BSC 控制要素：PID（CNT1=1） 动作方式：MODE1=1 热启动 MODE2=0 内给定 MODE3=初始值 MODE4=初始值 MODE5=初始值
(四)确定附加的数学算法 本题无 (五)数据规格化 本题无 (六)工作单 2023/11/12 8
2023/11/12 8 （四）确定附加的数学算法 本题无 （五）数据规格化 本题无 （六）工作单
D DEDI 03 BSC Y MPR SPR 2023/11/12 9
2023/11/12 9 BSC CNT1 Y1 X1 MPR Y2 P01 P03 P02 SPR + DED1 LAG1
(七)数据单 数据单(a) 数据名 说明 规格 模入 X1 温度℃ 20 80 模出 Y1 输出% 0 100 数据单(b) 数据名 数值 说明 可变参数 P1 200=0.2 干扰量 可变参数 P2 5s 纯滞后时间 常数 可变参数 P3 10s 一阶滞后时 间常数 2023/11/12 10
2023/11/12 10 （七）数据单 数据名 说明 规格 模入 X1 温度℃ 20 80 模出 Y1 输出﹪ 0 100 数据名 数值 说明 可变参数 P1 20%=0.2 干扰量 可变参数 P2 5s 纯滞后时间 常数 可变参数 P3 10s 一阶滞后时 间常数 数据单(b) 数据单(a)
