导航 三、路端电压与负载的关系 1负载：外电路中的用电器。 2路端电压：外电路的电势降落。 3.路端电压与电流的关系。 1)公式：U= (2)结论：①外电阻R减小→增大→U ②外电路断路：I=0,U=E。 E ③外电路短路：=，U=0。 (3)电源的U-I图像。 0
导航 三、路端电压与负载的关系 1.负载:外电路中的用电器。 2.路端电压:外电路的电势降落。 3.路端电压与电流的关系。 (1)公式 :U= E -Ir 。 (2)结论 : ①外电阻R减小 → I增大 → U 减小 。 ②外电路断路 :I=0,U=E 。 ③外电路短路 : I= ,U= 0 。 (3)电源的 U-I图像。 𝑬𝒓

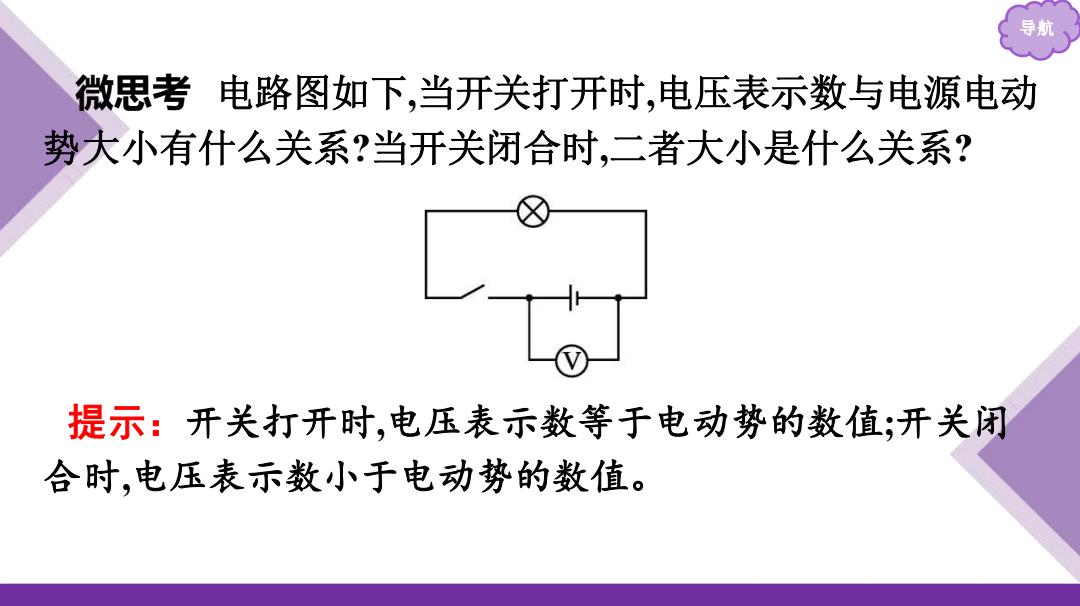

微思考电路图如下，当开关打开时，电压表示数与电源电动 势大小有什么关系？当开关闭合时，二者大小是什么关系？ 提示：开关打开时，电压表示数等于电动势的数值；开关闭 合时，电压表示数小于电动势的数值
导航 微思考 电路图如下,当开关打开时,电压表示数与电源电动 势大小有什么关系?当开关闭合时,二者大小是什么关系? 提示：开关打开时,电压表示数等于电动势的数值;开关闭 合时,电压表示数小于电动势的数值
导航 课堂·重难突破 对电源和电动势的理解 重难归纳 1.电源。 ()电源的种类不同，电源提供的非静电力性质不同，一般有 化学力、磁场力（洛伦兹力）、涡旋电场力等。 (2)在电源内部，非静电力克服静电力的阻碍，使正电荷又从 负极经电源内部移至正极，维持电源两端电势差不变，从而在 回路中形成持续的电流
导航 一 对电源和电动势的理解 重难归纳 1.电源。 (1)电源的种类不同,电源提供的非静电力性质不同,一般有 化学力、磁场力(洛伦兹力)、涡旋电场力等。 (2)在电源内部,非静电力克服静电力的阻碍,使正电荷又从 负极经电源内部移至正极,维持电源两端电势差不变,从而在 回路中形成持续的电流。 课堂·重难突破
2.对电动势的理解。 ()电动势不同，表示将其他形式的能转化为电能的本领不同，例 如，蓄电池的电动势为2V,表明在蓄电池内移送1C的正电荷从负 极到正极时，可以将2J的化学能转化为电能；而干电池的电动势 为1.5V,表明在干电池内移送1C的正电荷从负极到正极时，可以 将1.5J的化学能转化为电能。 (2)电动势是标量，电源内部电流的方向，由电源负极指向正极。 ③)公式E一。是电动势的定义式而不是决定式，E的大小与W和g 无关，是由电源自身的性质决定的
导航 2.对电动势的理解。 (1)电动势不同,表示将其他形式的能转化为电能的本领不同,例 如,蓄电池的电动势为2 V,表明在蓄电池内移送1 C的正电荷从负 极到正极时,可以将2 J的化学能转化为电能;而干电池的电动势 为1.5 V,表明在干电池内移送1 C的正电荷从负极到正极时,可以 将1.5 J的化学能转化为电能。 (2)电动势是标量,电源内部电流的方向,由电源负极指向正极。 (3)公式E= 是电动势的定义式而不是决定式,E的大小与W和q 无关,是由电源自身的性质决定的。 𝐖 𝐪
导期 3.电源的连接。 (1)n个完全相同的电源串联：电源的总电动势E总=nE,电源 的总内阻r总=r。 (2)个完全相同的电源并联：电源的总电动势E总=E,电源的 总内阻r总=
导航 3.电源的连接。 (1)n个完全相同的电源串联:电源的总电动势E总=nE,电源 的总内阻r总=nr。 (2)n个完全相同的电源并联:电源的总电动势E总=E,电源的 总内阻r总= 。 𝒓 𝒏
