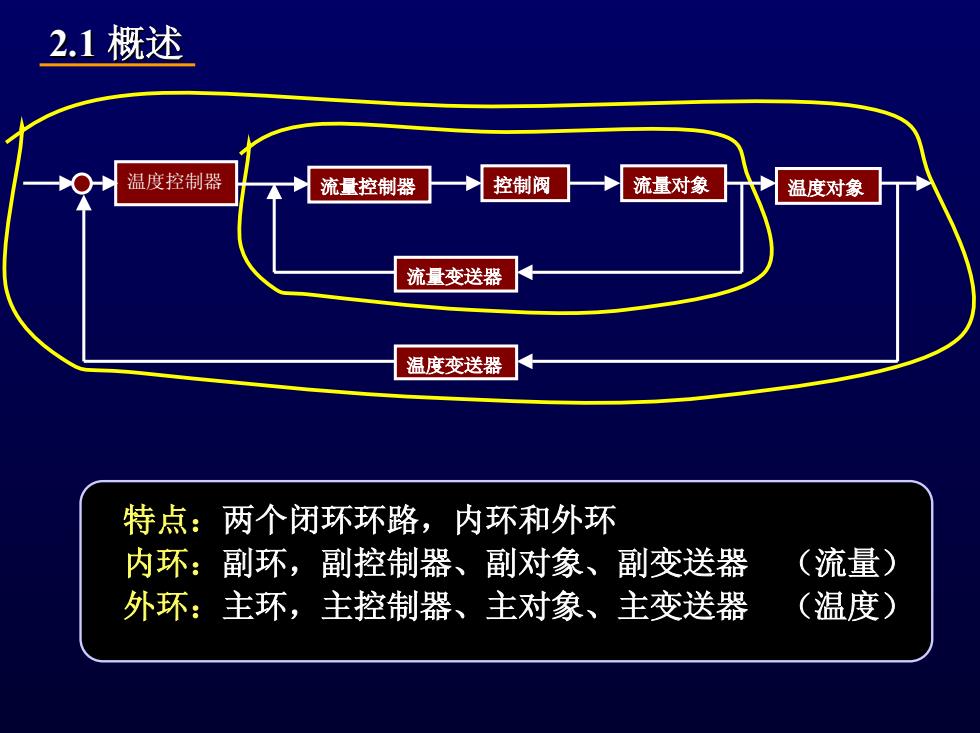

2.1概述 温度控制器 流量控制器 控制阀 流量对象 温度对象 流量变送器 温度变送器 特点：两个闭环环路，内环和外环 内环：副环，副控制器、副对象、副变送器 (流量) 外环：主环，主控制器、主对象、主变送器 (温度)
2.1 概述 温度控制器 流量控制器 控制阀 流量对象 温度对象 温度变送器 流量变送器 特点：两个闭环环路，内环和外环 两个闭环环路，内环和外环 内环：副环，副控制器、副对象、副变送器 副环，副控制器、副对象、副变送器 （流量） 外环：主环，主控制器、主对象、主变送器 主环，主控制器、主对象、主变送器 （温度）

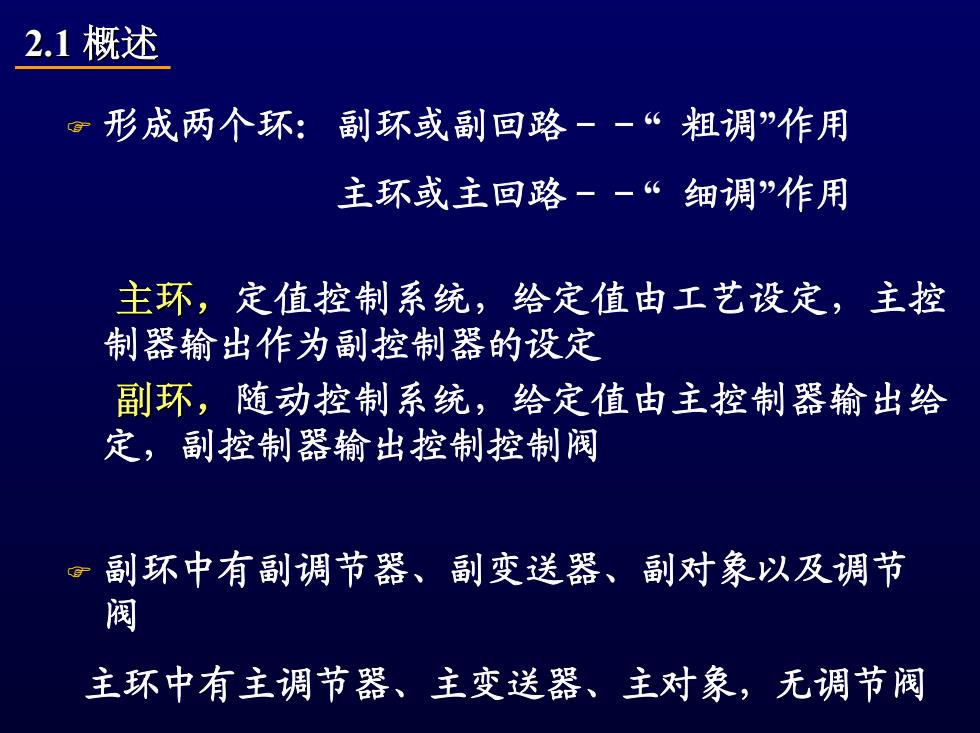

2.1概述 。形成两个环： 副环或副回路-一“粗调”作用 主环或主回路--“细调”作用 主环，定值控制系统，给定值由工艺设定，主控 制器输出作为副控制器的设定 副环，随动控制系统，给定值由主控制器输出给 定，副控制器输出控制控制阀 副环中有副调节器、副变送器、副对象以及调节 阀 主环中有主调节器、主变送器、主对象，无调节阀
2.1 概述 ) 形成两个环: 副环或副回路－－“ 粗调”作用 主环或主回路－－“ 细调”作用 主环，定值控制系统，给定值由工艺设定，主控 制器输出作为副控制器的设定 副环，随动控制系统，给定值由主控制器输出给 定，副控制器输出控制控制阀 ) 副环中有副调节器、副变送器、副对象以及调节 阀 主环中有主调节器、主变送器、主对象，无调节阀

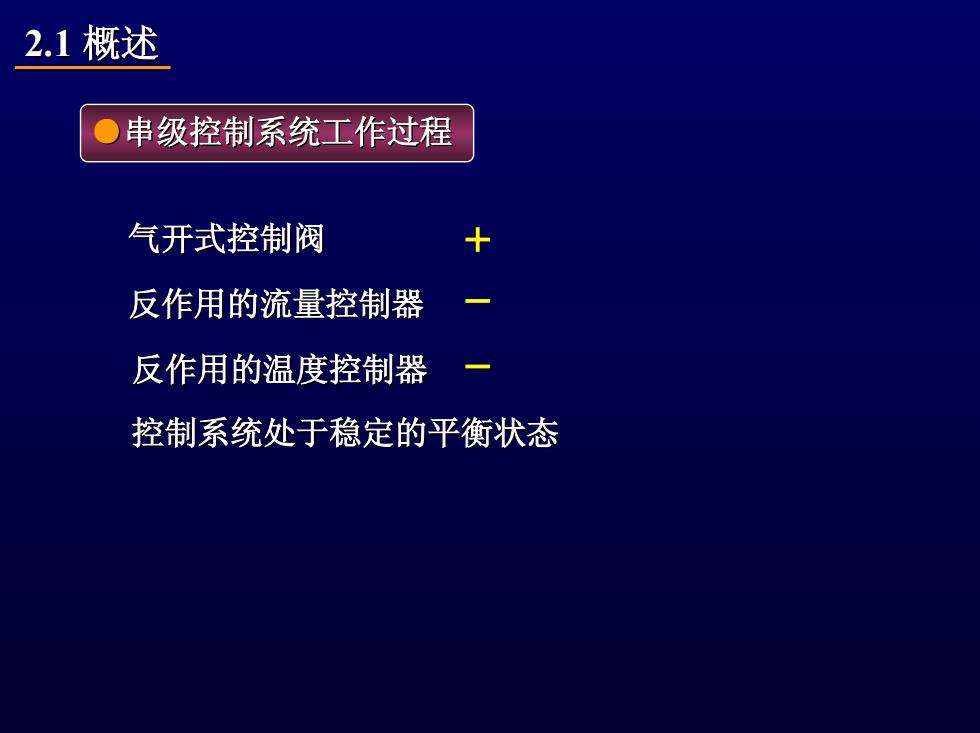

2.1概述 。串级控制系统工作过程 气开式控制阀 反作用的流量控制器 反作用的温度控制器 控制系统处于稳定的平衡状态
2.1 概述 ●串级控制系统工作过程 串级控制系统工作过程 气开式控制阀 反作用的流量控制器 反作用的流量控制器 反作用的温度控制器 反作用的温度控制器 控制系统处于稳定的平衡状态 控制系统处于稳定的平衡状态

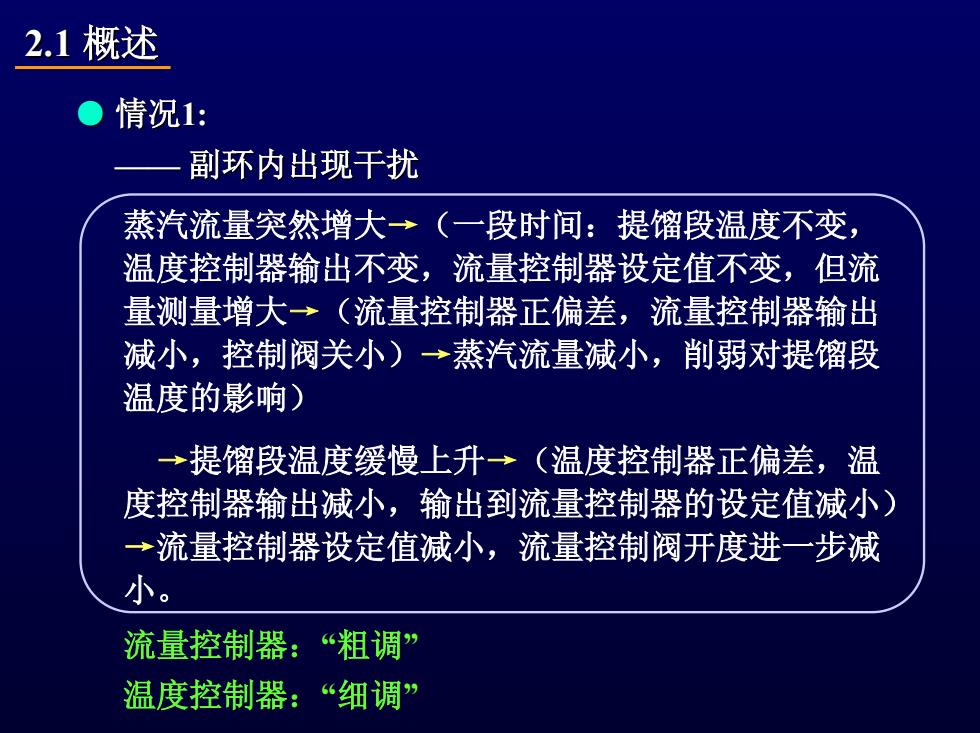

2.1概述 ●情况1： 副环内出现干扰 蒸汽流量突然增大→（一段时间：提馏段温度不变， 温度控制器输出不变，流量控制器设定值不变，但流 量测量增大→（流量控制器正偏差，流量控制器输出 减小，控制阀关小)→蒸汽流量减小，削弱对提馏段 温度的影响) →提馏段温度缓慢上升→（温度控制器正偏差，温 度控制器输出减小，输出到流量控制器的设定值减小) →流量控制器设定值减小，流量控制阀开度进一步减 小。 流量控制器：“粗调” 温度控制器：“细调
2.1 概述 ● 情况1: —— 副环内出现干扰 副环内出现干扰 蒸汽流量突然增大→（一段时间：提馏段温度不变， 温度控制器输出不变，流量控制器设定值不变，但流 量测量增大→（流量控制器正偏差，流量控制器输出 减小，控制阀关小）→蒸汽流量减小，削弱对提馏段 温度的影响） →提馏段温度缓慢上升→（温度控制器正偏差，温 度控制器输出减小，输出到流量控制器的设定值减小） →流量控制器设定值减小，流量控制阀开度进一步减 小。 流量控制器：“粗调” 温度控制器：“细调

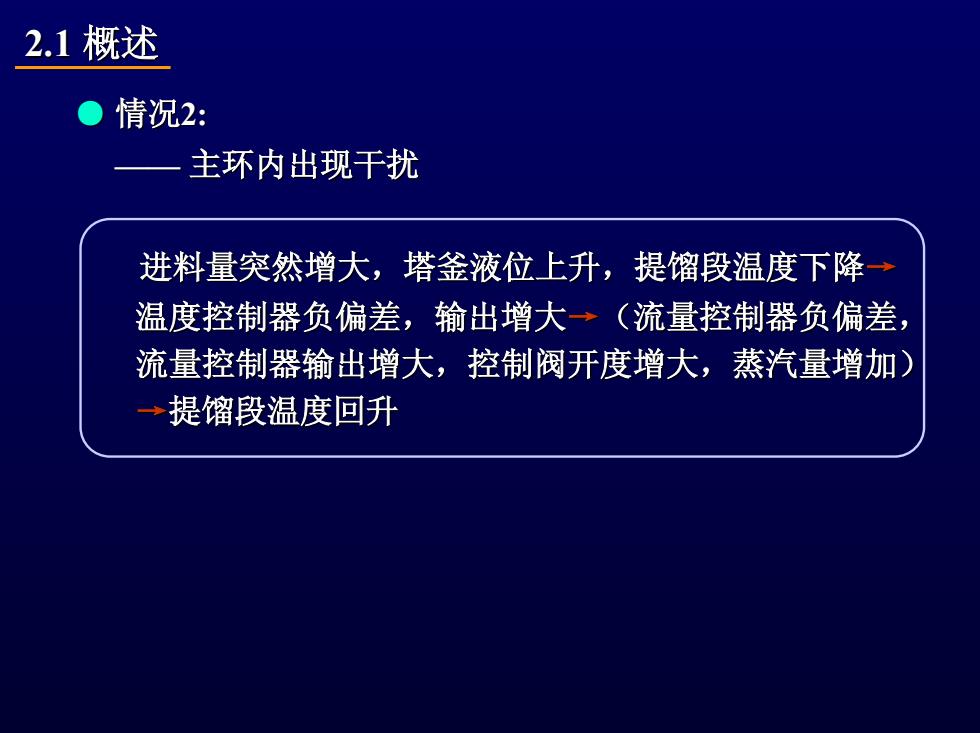

2.1概述 ●情况2： 主环内出现干扰 进料量突然增大，塔釜液位上升，提馏段温度下降→ 温度控制器负偏差，输出增大→（流量控制器负偏差， 流量控制器输出增大，控制阀开度增大，蒸汽量增加) →提馏段温度回升
2.1 概述 ● 情况2: —— 主环内出现干扰 主环内出现干扰 进料量突然增大，塔釜液位上升，提馏段温度下降 进料量突然增大，塔釜液位上升，提馏段温度下降→ 温度控制器负偏差，输出增大 偏差，输出增大→（流量控制器负偏差， （流量控制器负偏差， 流量控制器输出增大，控制阀开度增大，蒸汽量增加） 出增大，控制阀开度增大，蒸汽量增加） →提馏段温度回升 提馏段温度回升
