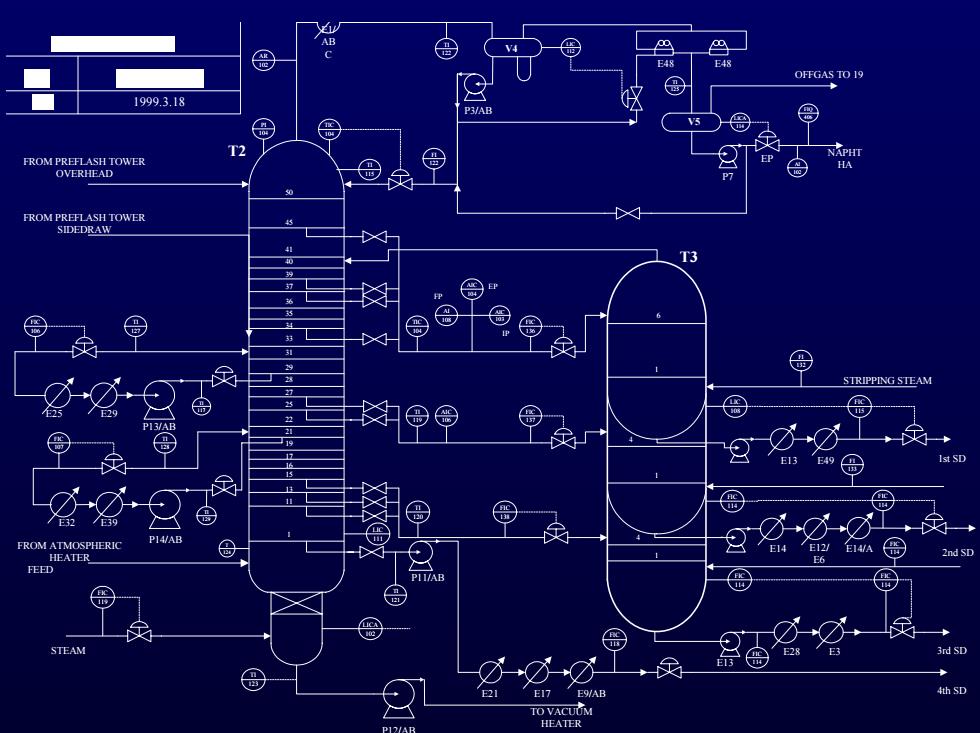

E48 E48 OFFGAS TO 19 1999.3.18 PV/AE T2 NAPHT FROM PREFLASH TOWER HA OVERHEAD FROM PREFLASH TOWER SIDEDRAW T3 民 © STRIPPING STEAM 巴 ® PI3/AE EE9© Ist SD /3 FROM ATMOSPHERIC P14/AB HEATER g2 2nd SD FEED PII/AB STEAM 3rd SD E17 E9/AE 4th SD TO VACUUM HEATER
1 41 34 33 31 29 28 27 25 22 21 19 17 16 15 13 11 45 40 39 37 36 35 50 T 124 TI 117 TI 129 FIC 119 TI 123 LICA 102 FIC 138 TI 120 FIC 118 FIC 114 FIC 114 FIC 114 FIC 114 TI 128 FIC 107 TI 127 FIC 106 FI 122 TI 122 AR 102 TI 115 TIC 104 PI 104 LIC 112 LICA 114 TI 125 FIQ 406 AI 102 AIC 103 AI 108 AIC 104 FIC 136 TIC 104 FIC 137 AIC 106 TI 119 LIC 108 FI 132 FIC 115 FIC 114 FIC 114 FI 133 STRIPPING STEAM 1st SD 2nd SD E13 E49 V4 V5 E48 E48 OFFGAS TO 19 NAPHT HA P3/AB EP P7 E13 E28 E3 E14 E12/ E14/A E6 3rd SD 4th SD E32 E39 P13/AB E25 E29 P12/AB E21 E17 E9/AB P11/AB FP EP IP T2 E1/ AB C T3 FEED STEAM P14/AB TI 121 LIC 111 FROM ATMOSPHERIC HEATER FROM PREFLASH TOWER OVERHEAD FROM PREFLASH TOWER SIDEDRAW TO VACUUM HEATER 1 4 6 4 1 1 1999.3.18
2.1概述 。串级控制系统原理 精馏控制过程： 提馏段温度控制一 通过控制再沸器加热蒸汽量 来维持提馏段温度恒定 精馏塔提馏段温度控制：
2.1 概述 ●串级控制系统原理 串级控制系统原理 精馏控制过程： 精馏控制过程： 提馏段温度控制 提馏段温度控制 — 通过控制再沸器加热蒸汽量 通过控制再沸器加热蒸汽量 来维持提馏段温度恒定 来维持提馏段温度恒定 TC 精馏塔提馏段温度控制： 精馏塔提馏段温度控制：
2.1概述 分析干扰： 若干扰仅来自精馏塔进料的波动，则通过此回路 可控制温度 情况一，很多情况下，除了进料因素影响，加热蒸汽流量也会 有波动（如锅炉蒸汽出口压力的波动），这时，在一定的阀 门开度情况下，加热蒸汽量不同。 结果：温度控制不稳定
2.1 概述 分析干扰：若干扰仅来自精馏塔进料的波动，则通过此回路 若干扰仅来自精馏塔进料的波动，则通过此回路 可控制温度 情况一，很多情况下，除了进料因素影响，加热蒸汽流量也会 很多情况下，除了进料因素影响，加热蒸汽流量也会 有波动（如锅炉蒸汽出口压力的波动），这时，在一定的阀 有波动（如锅炉蒸汽出口压力的波动），这时，在一定的阀 门开度情况下，加热蒸汽量不同。 门开度情况下，加热蒸汽量不同。 结果：温度控制不稳定 结果：温度控制不稳定
2.1概述 解决办法：再加入一个蒸汽流量控制系统，可控制 流量稳定？ 问题：两套控制系统不能协调，甚至出现矛盾； 温度控制系统要求增加或减小蒸汽流量，而流量控制 系统却只能根据事先的流量设定值进行定值控制
2.1 概述 解决办法：再加入一个蒸汽流量控制系统，可控制 再加入一个蒸汽流量控制系统，可控制 流量稳定？ FC TC 问题：两套控制系统不能协调，甚至出现矛盾； 两套控制系统不能协调，甚至出现矛盾； 温度控制系统要求增加或减小蒸汽流量，而流量控制 温度控制系统要求增加或减小蒸汽流量，而流量控制 系统却只能根据事先的流量设定值进行定值控制。 系统却只能根据事先的流量设定值进行定值控制
2.1概述 串级控制系统：两套控制系统的协调控制 特点：两个控制器，一个调节阀 一个控制器（主控制器）的输出送到另一个控制器 (副控制器)的给定，副控制器的输出送到控制阀
2.1 概述 串级控制系统：两套控制系统的协调控制 两套控制系统的协调控制 FC TC 特点：两个控制器，一个调节阀 两个控制器，一个调节阀 一个控制器（主控制器）的输出送到另一个控制器 一个控制器（主控制器）的输出送到另一个控制器 （副控制器）的给定，副控制器的输出送到控制阀 （副控制器）的给定，副控制器的输出送到控制阀
