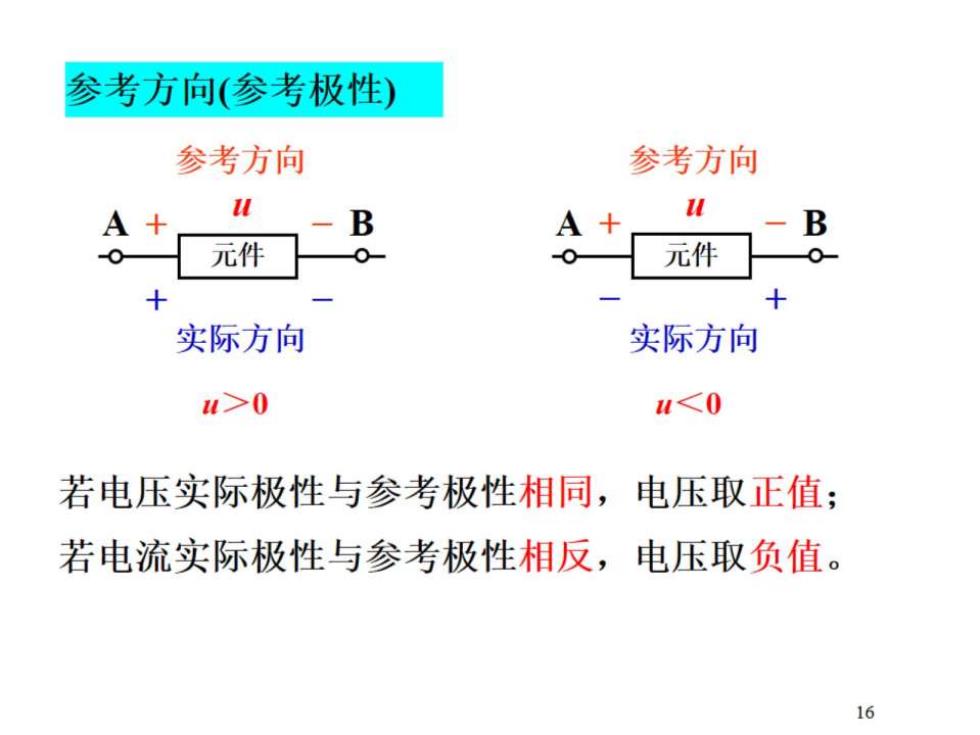

参考方向（参考极性） 参考方向 参考方向 u u A+ B A -B 元件 元件 + 实际方向 实际方向 W>0 M<0 若电压实际极性与参考极性相同，电压取正值； 若电流实际极性与参考极性相反，电压取负值。 16
电压参考方向的三种表示方式： (1)用正负极性表示 M A B 元件 0 (2)用箭头表示 A B 元件 3)用双下标表示 UAB B 元件 0 17

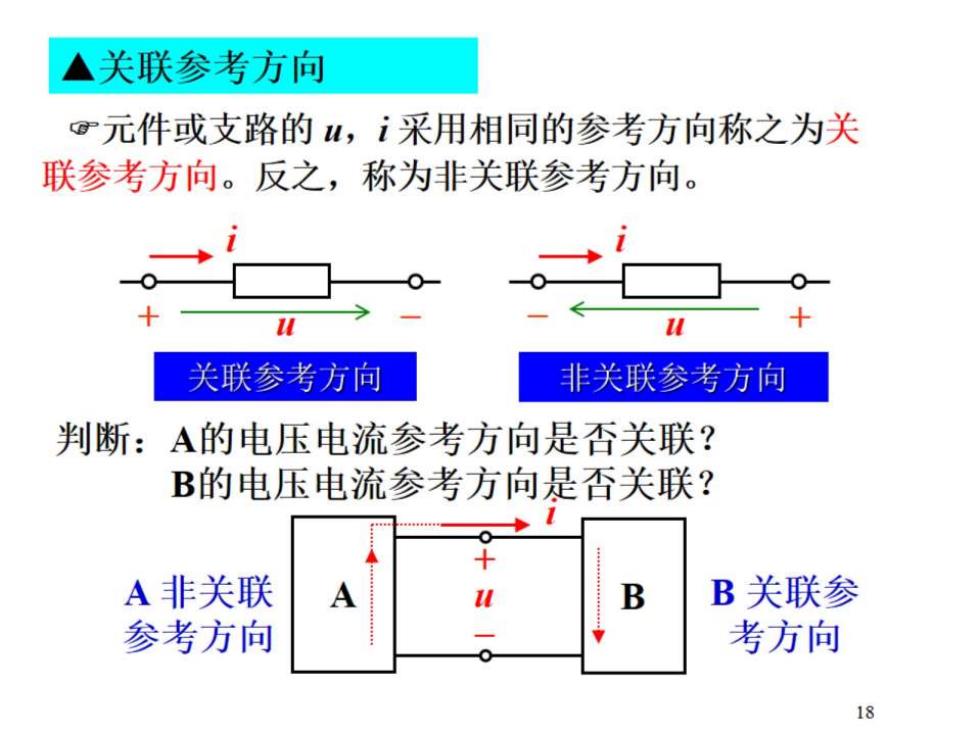

▲关联参考方向 ©元件或支路的，i采用相同的参考方向称之为关 联参考方向。反之，称为非关联参考方向。 关联参考方向 非关联参考方向 判断：A的电压电流参考方向是否关联？ B的电压电流参考方向是否关联？ A非关联 B B关联参 参考方向 考方向 18

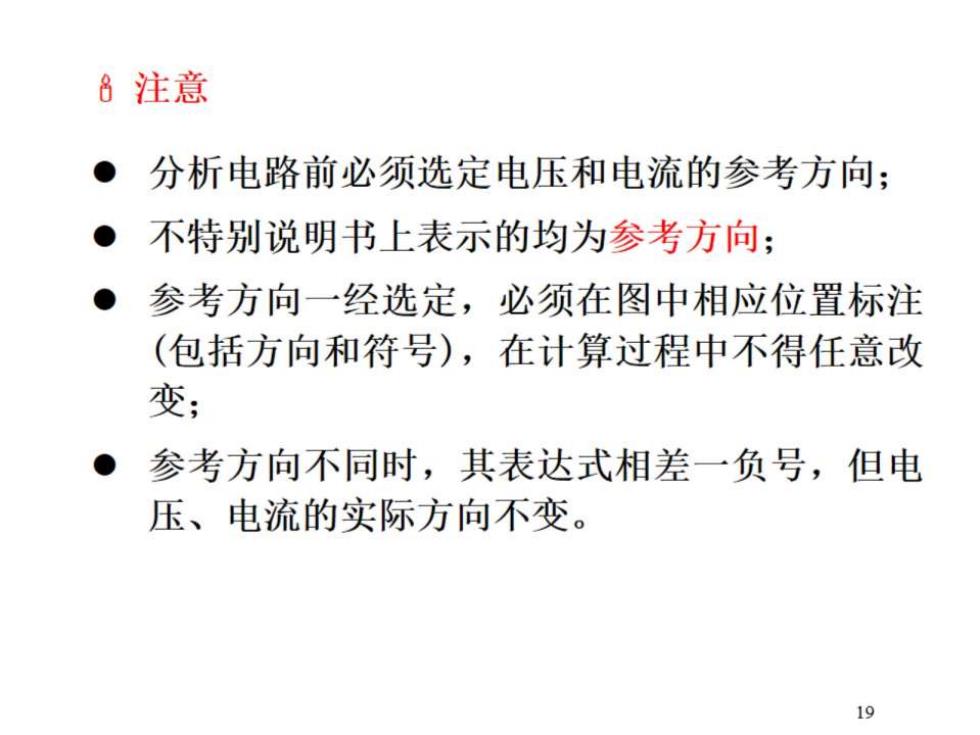

8注意 分析电路前必须选定电压和电流的参考方向； 不特别说明书上表示的均为参考方向； ● 参考方向一经选定，必须在图中相应位置标注 (包括方向和符号)，在计算过程中不得任意改 变； 参考方向不同时，其表达式相差一负号，但电 压、电流的实际方向不变。 19
3.电功率 单位时间内电场力所做的功 dw dw p= dt i= dq dq di dwdw dq p= dt dg dt ui 计算公式p=i 不仅适用于一个元件，也适用于任何一段电路。 功率的单位：W(瓦)(Wat,瓦特)，kW、mW等。 正电荷从元件电压的+运动到时，电场力对电荷作功， 这时元件吸收能量；反之作负功，元件释放能量。 20
