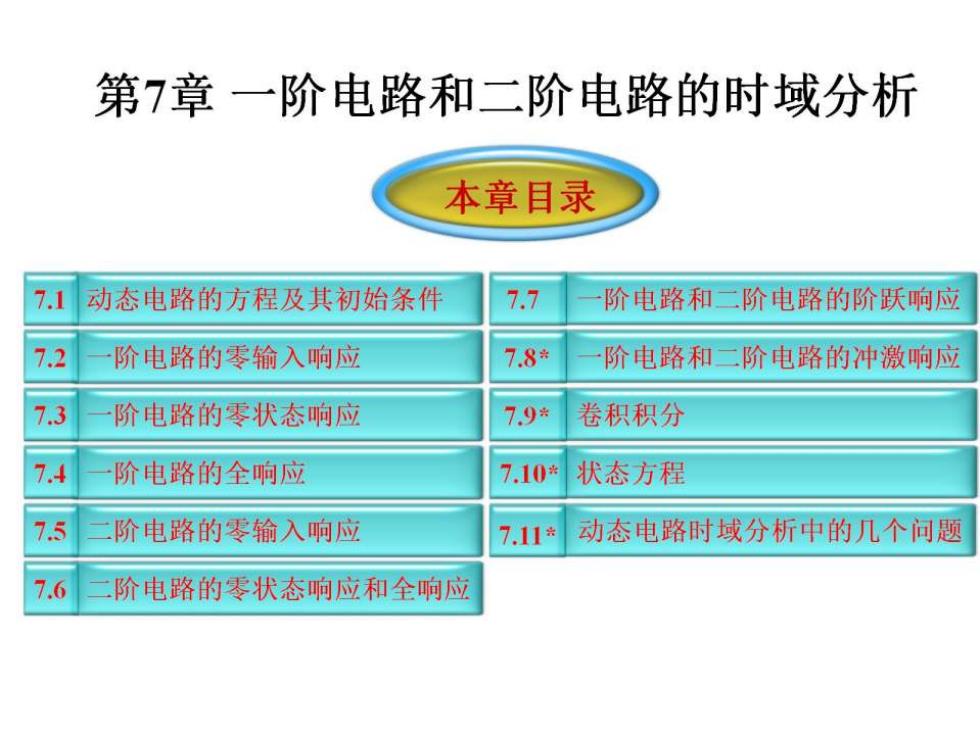

第7章一阶电路和二阶电路的时域分析 本章目录 7.1 动态电路的方程及其初始条件 7.7 阶电路和二阶电路的阶跃响应 7.2 阶电路的零输入响应 7.8 阶电路和三阶电路的冲激响应 7.3 阶电路的零状态响应 7.9* 卷积积分 7.4 阶电路的全响应 7.10 状态方程 7.5 阶电路的零输入响应 7.11* 动态电路时域分析中的几个问题 7.6 阶电路的零状态响应和全响应

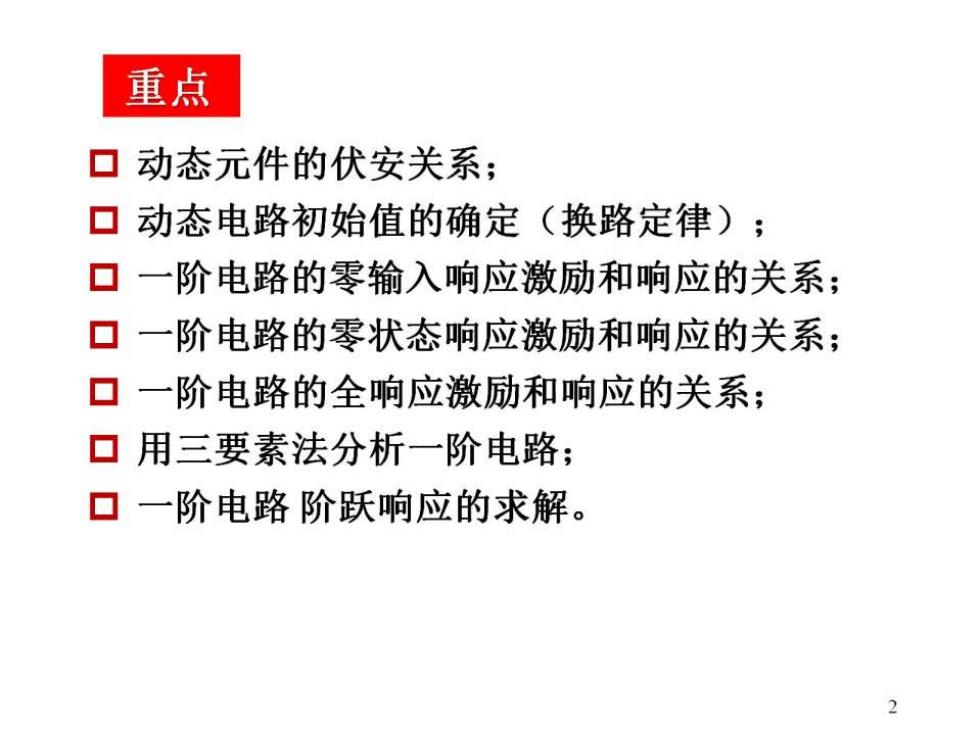

重点 ▣动态元件的伏安关系； ▣动态电路初始值的确定（换路定律)； ▣一阶电路的零输入响应激励和响应的关系； 口一阶电路的零状态响应激励和响应的关系； ▣一阶电路的全响应激励和响应的关系； 用三要素法分析一阶电路； ▣ 】一阶电路阶跃响应的求解

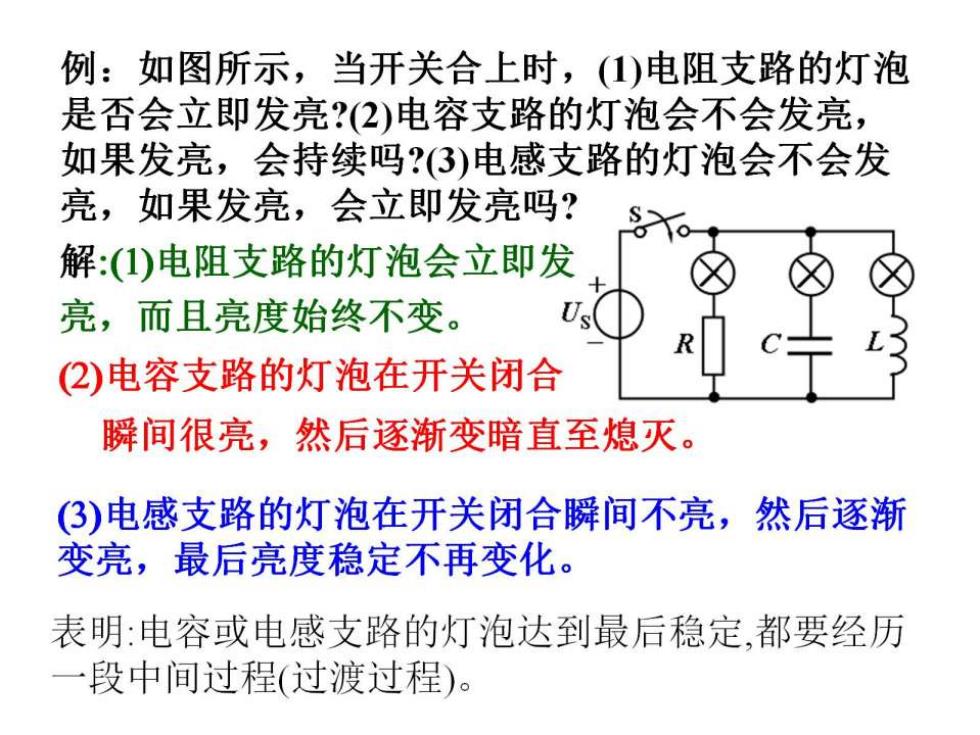

例：如图所示，当开关合上时，()电阻支路的灯泡 是否会立即发亮？(2)电容支路的灯泡会不会发亮， 如果发亮，会持续吗？3)电感支路的灯泡会不会发 亮，如果发亮，会立即发亮吗？ S 解：(1)电阻支路的灯泡会立即发 亮，而且亮度始终不变。 Us( (②)电容支路的灯泡在开关闭合 瞬间很亮，然后逐渐变暗直至熄灭。 (3)电感支路的灯泡在开关闭合瞬间不亮，然后逐渐 变亮，最后亮度稳定不再变化。 表明：电容或电感支路的灯泡达到最后稳定，都要经历 一段中间过程（过渡过程）

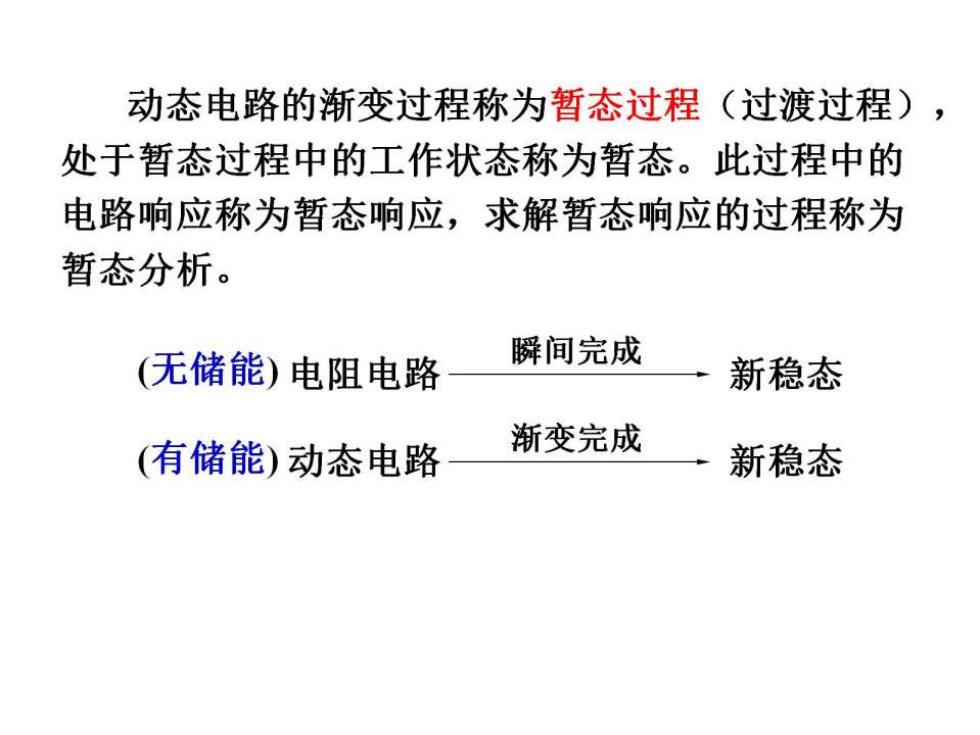

动态电路的渐变过程称为暂态过程（过渡过程）， 处于暂态过程中的工作状态称为暂态。此过程中的 电路响应称为暂态响应，求解暂态响应的过程称为 暂态分析。 (无储能)电阻电路 瞬间完成 新稳态 (有储能)动态电路 渐变完成 ·新稳态
产生暂态过程的必要条件： (1)电路中含有储能元件（内因） 在换路瞬间储能元件的能量不能跃变 c储能：W。=lcd Wc不能突变 L储能： w,=明 iL不能突变 2 (2)电路发生换路（外因） 换路：电路状态的改变。如： 电路接通、切断、短路、电压改变或参数改变
