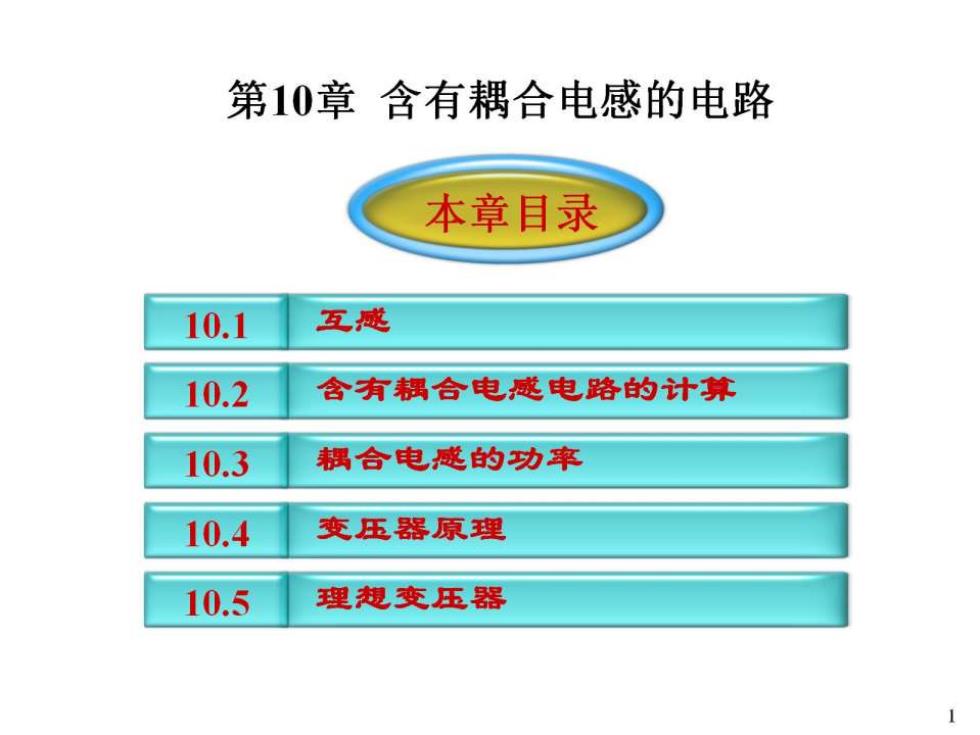

第10章含有耦合电感的电路 本章目录 10.1 互感 10.2 含有耦合电感电路的计算 10.3 耦合电感的功率 10.4 变压器原理 10.5 理想变压器

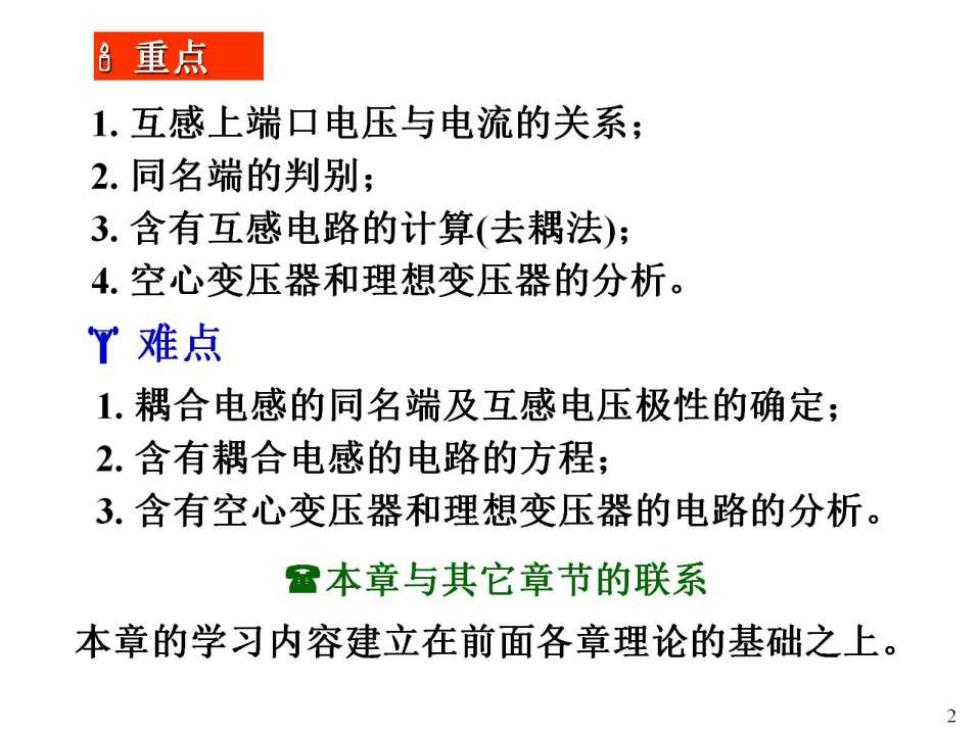

重点 1.互感上端口电压与电流的关系； 2.同名端的判别； 3.含有互感电路的计算（去耦法）： 4.空心变压器和理想变压器的分析。 丫难点 1.耦合电感的同名端及互感电压极性的确定； 2.含有耦合电感的电路的方程； 3.含有空心变压器和理想变压器的电路的分析。 本章与其它章节的联系 本章的学习内容建立在前面各章理论的基础之上。 2

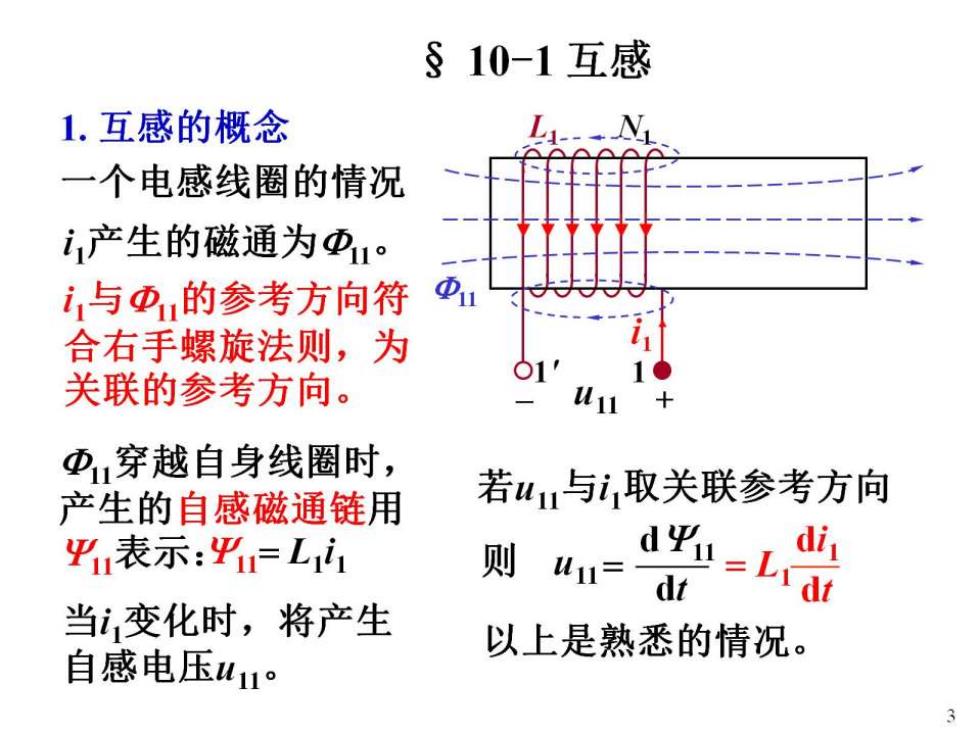

§10-1互感 1.互感的概念 一个电感线圈的情况 i产生的磁通为中。 i,与中的参考方向符 合右手螺旋法则，为 关联的参考方向。 ①穿越自身线圈时， 产生的自感磁通链用 若u1u与i取关联参考方向 兴表示：平=Li1 则 un=dt din 当变化时，将产生 以上是熟悉的情况。 自感电压u11° 3
(1)互感 N D2 若L,邻近一线圈L2,则 ④的一部分穿过L2。 ①称为互感磁通， 平，称为互感磁通链。 1 2'd 通入i →自感磁通中→自感磁通链平 施感 →互感磁通中，→互感磁通链 电流 →自感磁通中→自感磁通链2 通入i2 →互感磁通中2→互感磁通链2 载流线圈之间通过彼此的磁场相互联系的物理 现象称为磁耦合，这就是互感现象。 4
结论： Du L-+N1 L24N2 ①21 耦合线圈中的总磁 通链应该是自感磁 通链和互感磁通链 的代数和： 平=±出2 =2±1 兴2和，前面的正负号表示互感磁链与自感磁链的方 向是否一致 +:方向一致，助磁作用 一：方向相反，去磁作用
