品体管 变压器 传声器 人电阻器 0+ 扬声器 fo- 电池 (a) 6 (c) 图1一2晶体管放大电路 (a)实际电路b)电原理图 (c)电路模型 (d)拓扑结构图 6
8注意 ①具有相同的主要电磁性能的实际电路部件，在 一 定条件下可用同一电路模型表示； ②同一实际电路部件在不同的应用条件下，其 电路模型可以有不同的形式。 例如：一个线圈 理想模型 直流下的模型 低频下的模型 高频下的模型

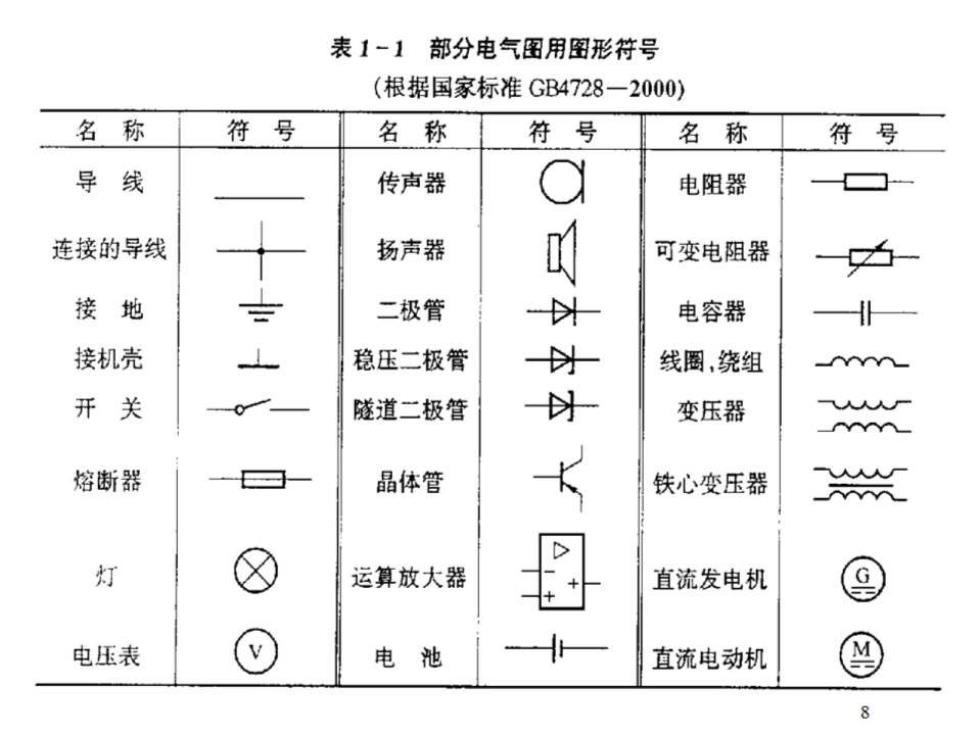

表1~1部分电气图用图形符号 (根据国家标准GB4728一2000) 名称 符号 名称 符号 名称 符号 导线 传声器 电阻器 连接的导线 扬声器 可变电阻器 接地 二极管 电容器 接机壳 稳压二极管 以 线圈，绕组 开关 隧道二极管 以 变压器 熔断器 晶体管 铁心变压器 灯 运算放大器 直流发电机 电压表 电池 直流电动机 8
表1~2部分电路元件的图形符号 名称 符 号 名称 符号 名称 符号 独立电流源 理想导线 电 容 独立油压源 连接的导线 电 感 理想变压器 受控电流源 电位参考点 耦合电感 受控电压源 理想开关 回转器 电 阻 开 路 0 理想运放 可变电阻 短路 二端元件 非线性电阻 必 理想二极增

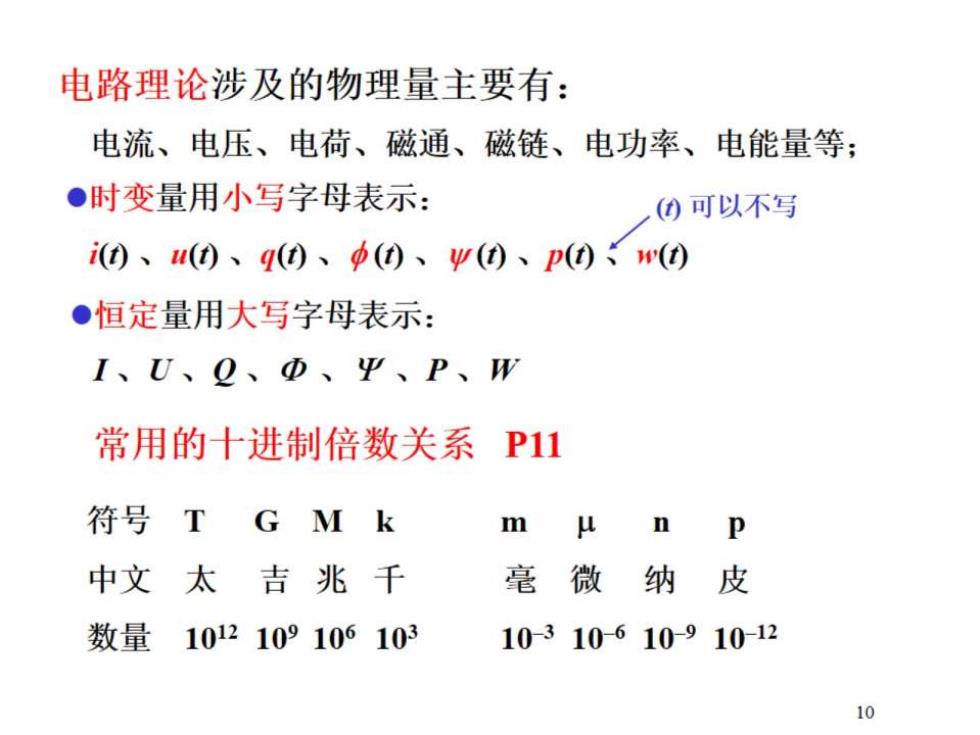

电路理论涉及的物理量主要有： 电流、电压、电荷、磁通、磁链、电功率、电能量等； ●时变量用小写字母表示： ,(④可以不写 i(©、u()、q(©、p()、Ψ()、p()、r() ●恒定量用大写字母表示： I、U、Q、Φ、平、P、W 常用的十进制倍数关系P11 符号T G Mk m P 中文太吉兆千 毫微 纳皮 数量 1012109106103 10-310-610-910-12 10
