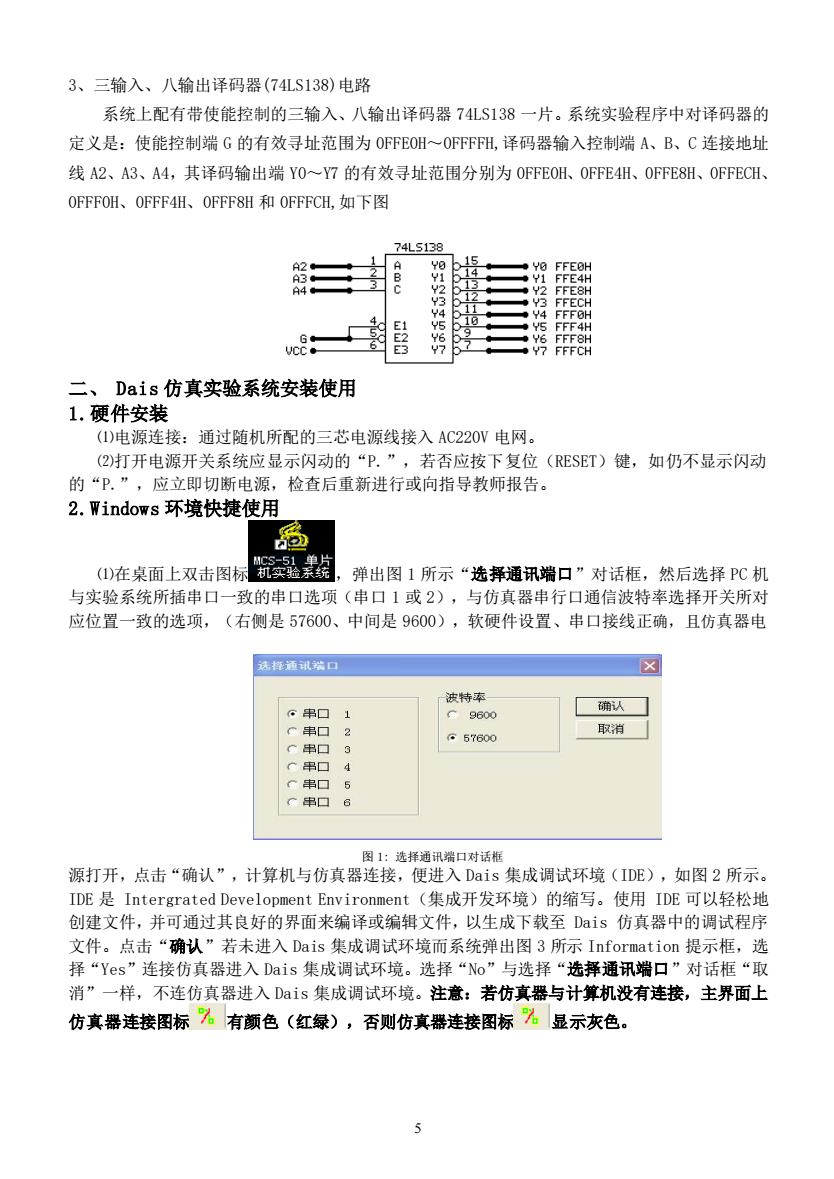

3、三输入、八输出译码器（74LS138）电路系统上配有带使能控制的三输入、八输出译码器74LS138一片。系统实验程序中对译码器的定义是：使能控制端G的有效寻址范围为OFFEOH～OFFFFH,译码器输入控制端A、B、C连接地址线A2、A3、A4，其译码输出端YO～Y7的有效寻址范围分别为OFFEOH、OFFE4H、OFFE8H、OFFECH、OFFFOH、OFFF4H、OFFF8H和OFFFCH.如下图74LS138AA2YEFFEOHb934Y1FFE4H-FFE8H9450FFECH1浴FFFOH164d0FFF4HdY6FFF8HG+Y7FFFCHUCC二、Dais仿真实验系统安装使用1.硬件安装(1)电源连接：通过随机所配的三芯电源线接入AC220V电网。(2)打开电源开关系统应显示闪动的“P.”，若否应按下复位（RESET）键，如仍不显示闪动的“P.”，应立即切断电源，检查后重新进行或向指导教师报告。2.windows环境快捷使用福（1)在桌面上双击图标机实验系统弹出图1所示“选择通讯端口”对话框，然后选择PC机与实验系统所插串口一致的串口选项（串口1或2），与仿真器串行口通信波特率选择开关所对应位置一致的选项，（右侧是57600、中间是9600），软硬件设置、串口接线正确，且仿真器电选择通讯端口X波特率确认串口96009取消串口257600串口5串口4串口E串口E图1：选择通讯端口对话框源打开，点击“确认”，计算机与仿真器连接，便进入Dais集成调试环境（IDE），如图2所示。IDE是IntergratedDevelopmentEnvironment（集成开发环境）的缩写。使用IDE可以轻松地创建文件，并可通过其良好的界面来编译或编辑文件，以生成下载至Dais仿真器中的调试程序文件。点击“确认”若未进入Dais集成调试环境而系统弹出图3所示Information提示框，选择“Yes”连接仿真器进入Dais集成调试环境。选择“No”与选择“选择通讯端口”对话框“取消”一样，不连仿真器进入Dais集成调试环境。注意：若仿真器与计算机没有连接，主界面上仿真器连接图标%有颜色（红绿），否则仿真器连接图标%显示灰色。5
5 3、三输入、八输出译码器(74LS138)电路 系统上配有带使能控制的三输入、八输出译码器 74LS138 一片。系统实验程序中对译码器的 定义是：使能控制端 G 的有效寻址范围为 0FFE0H～0FFFFH,译码器输入控制端 A、B、C 连接地址 线 A2、A3、A4，其译码输出端 Y0～Y7 的有效寻址范围分别为 0FFE0H、0FFE4H、0FFE8H、0FFECH、 0FFF0H、0FFF4H、0FFF8H 和 0FFFCH,如下图 二、 Dais 仿真实验系统安装使用 1.硬件安装 ⑴电源连接：通过随机所配的三芯电源线接入 AC220V 电网。 ⑵打开电源开关系统应显示闪动的“P.”，若否应按下复位（RESET）键，如仍不显示闪动 的“P.”，应立即切断电源，检查后重新进行或向指导教师报告。 2.Windows 环境快捷使用 ⑴在桌面上双击图标 ，弹出图 1 所示“选择通讯端口”对话框，然后选择 PC 机 与实验系统所插串口一致的串口选项（串口 1 或 2），与仿真器串行口通信波特率选择开关所对 应位置一致的选项，（右侧是 57600、中间是 9600），软硬件设置、串口接线正确，且仿真器电 图 1: 选择通讯端口对话框 源打开，点击“确认”，计算机与仿真器连接，便进入 Dais 集成调试环境（IDE），如图 2 所示。 IDE 是 Intergrated Development Environment（集成开发环境）的缩写。使用 IDE 可以轻松地 创建文件，并可通过其良好的界面来编译或编辑文件，以生成下载至 Dais 仿真器中的调试程序 文件。点击“确认”若未进入 Dais 集成调试环境而系统弹出图 3 所示 Information 提示框，选 择“Yes”连接仿真器进入 Dais 集成调试环境。选择“No”与选择“选择通讯端口”对话框“取 消”一样，不连仿真器进入 Dais 集成调试环境。注意：若仿真器与计算机没有连接，主界面上 仿真器连接图标 有颜色（红绿），否则仿真器连接图标 显示灰色

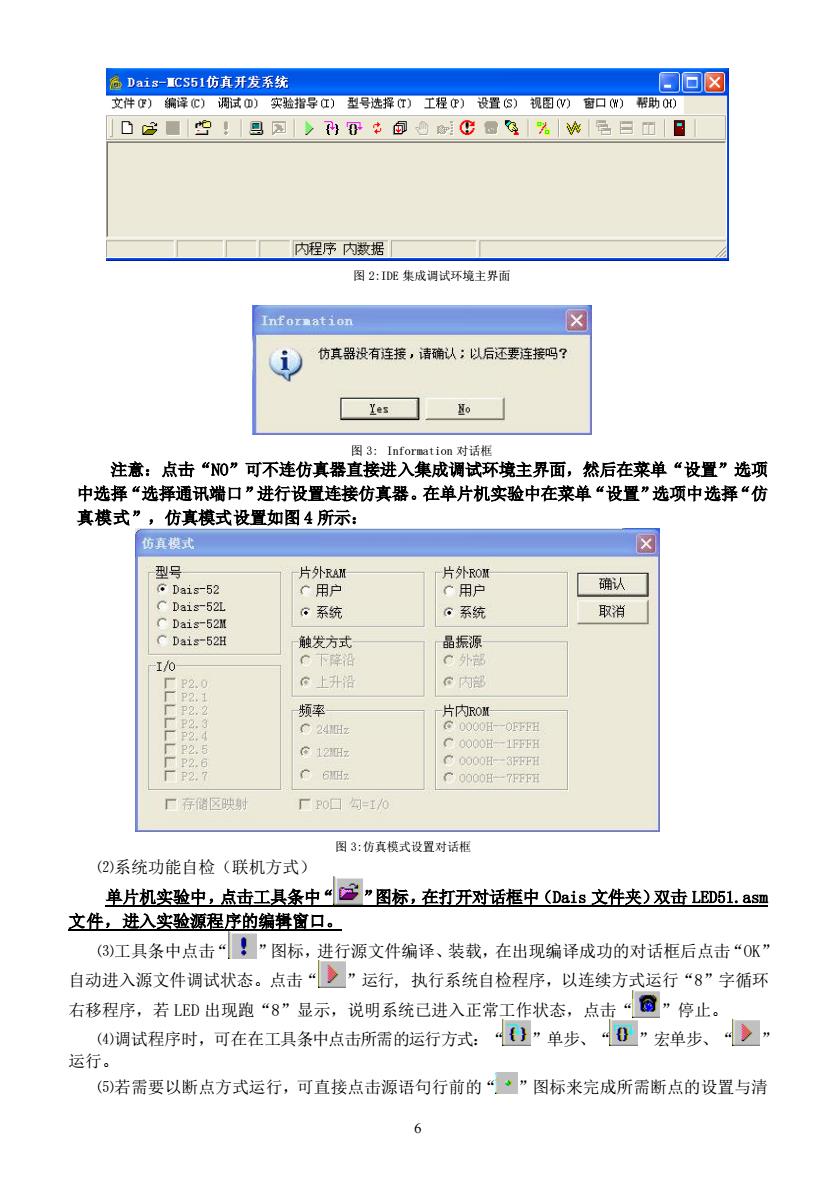

6Dais-ICS51仿真开发系统口回区文件（）编译(C）调试）实验指导江）型号选择(T）工程(P）设置(S）视图(V）窗口(W）帮助O)-口中！国I%W电E内程序内数据图2:IDE集成调试环境主界面XInfornation仿真器设有连接，请确认：以后还要连接吗？YesNo图3：Information对话框注意：点击“NO”可不连仿真器直接进入集成调试环境主界面，然后在菜单“设置”选项中选择“选择通讯端口”进行设置连接仿真器。在单片机实验中在菜单“设置”选项中选择“仿真模式”，仿真模式设置如图4所示：仿真模式X型号片外RAM片外ROM确认Dais-52用户用户CDais-52L取消系统系统CDais-52MCDais-52H触发方式晶振源e下降沿C外部1/0上升铅内部<P2N0厂P2./1LLEP2.2频率片内ROM院CO0OH-OFFFHC24HHzCOO0OH-1FFFHRP2.5G12IHzC0000H-3FFFH一P2.6C6NHzP2.C0000H-7FFFH广存储区映射厂PO勾-I/O图3：仿真模式设置对话框(2)系统功能自检（联机方式）单片机实验中，点击工具条中“"图标，在打开对话框中(Dais 文件夹)双击 LED51. asm文件，进入实验源程序的编辑窗口。(3)工具条中点击“！”图标，进行源文件编译、装载，在出现编译成功的对话框后点击“0K”自动进入源文件调试状态。点击“”运行，执行系统自检程序，以连续方式运行“8”字循环右移程序，若LED出现跑“8”显示，说明系统已进入正常工作状态，点击“”停止。(4)调试程序时，可在在工具条中点击所需的运行方式：)”单步、“0”宏单步、运行。(5)若需要以断点方式运行，可直接点击源语句行前的“”图标来完成所需断点的设置与清6
6 图 2:IDE 集成调试环境主界面 图 3: Information 对话框 注意：点击“NO”可不连仿真器直接进入集成调试环境主界面，然后在菜单“设置”选项 中选择“选择通讯端口”进行设置连接仿真器。在单片机实验中在菜单“设置”选项中选择“仿 真模式”，仿真模式设置如图 4 所示： 图 3:仿真模式设置对话框 ⑵系统功能自检（联机方式） 单片机实验中，点击工具条中“ ”图标，在打开对话框中（Dais 文件夹）双击 LED51.asm 文件，进入实验源程序的编辑窗口。 ⑶工具条中点击“ ”图标，进行源文件编译、装载，在出现编译成功的对话框后点击“OK” 自动进入源文件调试状态。点击“ ”运行, 执行系统自检程序，以连续方式运行“8”字循环 右移程序，若 LED 出现跑“8”显示，说明系统已进入正常工作状态，点击“ ”停止。 ⑷调试程序时，可在在工具条中点击所需的运行方式：“ ”单步、“ ”宏单步、“ ” 运行。 ⑸若需要以断点方式运行，可直接点击源语句行前的“ ”图标来完成所需断点的设置与清

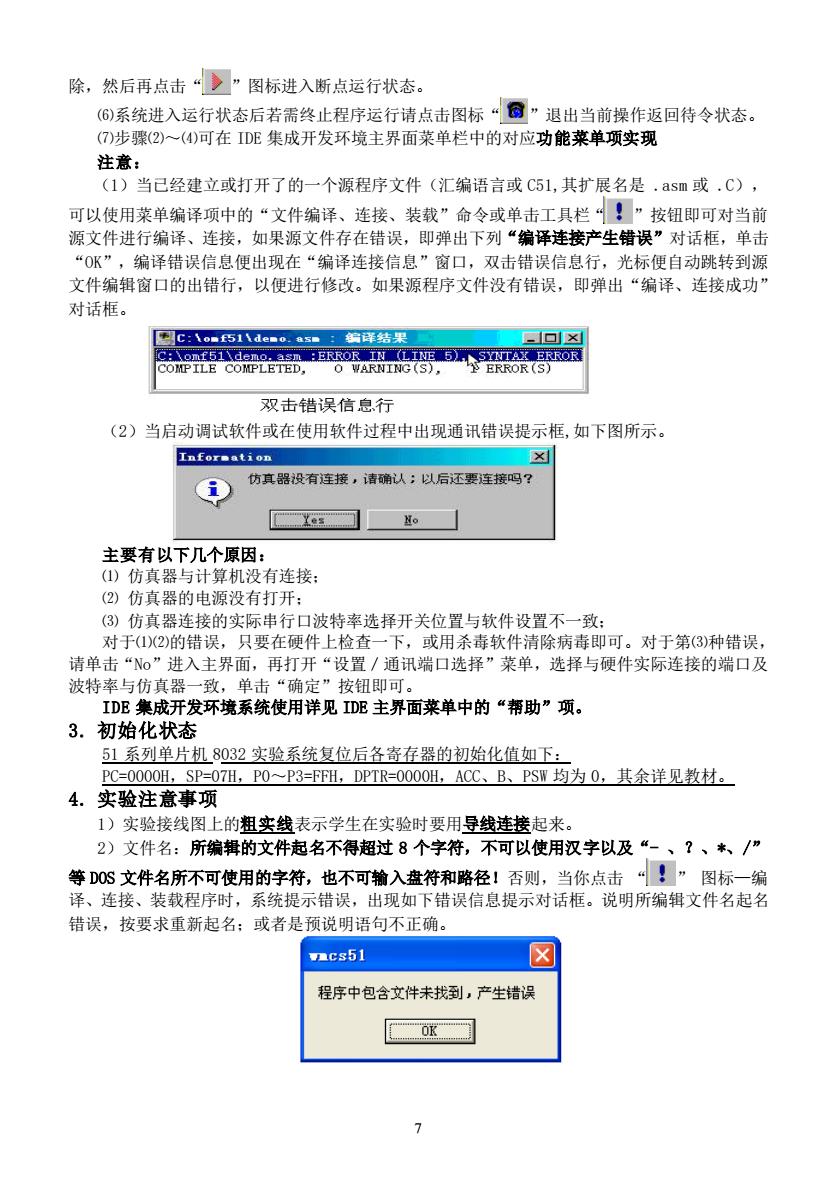

除，然后再点击“”图标进入断点运行状态。(6)系统进入运行状态后若需终止程序运行请点击图标“”退出当前操作返回待令状态。(7)步骤(2)～(4)可在IDE集成开发环境主界面菜单栏中的对应功能菜单项实现注意：（1）当已经建立或打开了的一个源程序文件（汇编语言或C51，其扩展名是asm或C），可以使用菜单编译项中的“文件编译、连接、装载”命令或单击工具栏“！”按钮即可对当前源文件进行编译、连接，如果源文件存在错误，即弹出下列“编译连接产生错误”对话框，单击“OK”，编译错误信息便出现在“编译连接信息”窗口，双击错误信息行，光标便自动跳转到源文件编辑窗口的出错行，以便进行修改。如果源程序文件没有错误，即弹出“编译、连接成功”对话框。c:1onf511deno.as：编译结果BO区C:Omf51denO.aSmERROR IN(LINE 5SYNTAX ERRORCOMPILE COMPLETED,OWARNING(S),SERRORS双击错误信息行（2）当启动调试软件或在使用软件过程中出现通讯错误提示框，如下图所示。XInforaation仿真器设有连接，请确认：以后还要连接吗？-NoYes主要有以下几个原因：（1）仿真器与计算机没有连接：(2）仿真器的电源没有打开：(3）仿真器连接的实际串行口波特率选择开关位置与软件设置不一致；对于(1)(2)的错误，只要在硬件上检查一下，或用杀毒软件清除病毒即可。对于第(3)种错误，请单击“No”进入主界面，再打开“设置／通讯端口选择”菜单，选择与硬件实际连接的端口及波特率与仿真器一致，单击“确定”按钮即可。IDE集成开发环境系统使用详见IDE主界面菜单中的“帮助”项。3.初始化状态51系列单片机8032实验系统复位后各寄存器的初始化值如下：PC=0000H，SP=07H，P0～P3=FFH，DPTR=0000H，ACC、B、PSW均为0，其余详见教材。4.实验注意事项1）实验接线图上的粗实线表示学生在实验时要用导线连接起来。2）文件名：所编辑的文件起名不得超过8个字符，不可以使用汉字以及“-、？、*、/”等DOS文件名所不可使用的字符，也不可输入盘符和路径！否则，当你点击“！”图标一编译、连接、装载程序时，系统提示错误，出现如下错误信息提示对话框。说明所编辑文件名起名错误，按要求重新起名；或者是预说明语句不正确。区ACS51程序中包含文件未找到，产生错误COK7
7 除，然后再点击“ ”图标进入断点运行状态。 ⑹系统进入运行状态后若需终止程序运行请点击图标“ ”退出当前操作返回待令状态。 ⑺步骤⑵～⑷可在 IDE 集成开发环境主界面菜单栏中的对应功能菜单项实现 注意： （1）当已经建立或打开了的一个源程序文件（汇编语言或 C51,其扩展名是 .asm 或 .C）， 可以使用菜单编译项中的“文件编译、连接、装载”命令或单击工具栏“ ”按钮即可对当前 源文件进行编译、连接，如果源文件存在错误，即弹出下列“编译连接产生错误”对话框，单击 “OK”，编译错误信息便出现在“编译连接信息”窗口，双击错误信息行，光标便自动跳转到源 文件编辑窗口的出错行，以便进行修改。如果源程序文件没有错误，即弹出“编译、连接成功” 对话框。 （2）当启动调试软件或在使用软件过程中出现通讯错误提示框,如下图所示。 主要有以下几个原因： ⑴ 仿真器与计算机没有连接； ⑵ 仿真器的电源没有打开； ⑶ 仿真器连接的实际串行口波特率选择开关位置与软件设置不一致； 对于⑴⑵的错误，只要在硬件上检查一下，或用杀毒软件清除病毒即可。对于第⑶种错误， 请单击“No”进入主界面，再打开“设置／通讯端口选择”菜单，选择与硬件实际连接的端口及 波特率与仿真器一致，单击“确定”按钮即可。 IDE 集成开发环境系统使用详见 IDE 主界面菜单中的“帮助”项。 3. 初始化状态 51 系列单片机 8032 实验系统复位后各寄存器的初始化值如下： PC=0000H，SP=07H，P0～P3=FFH，DPTR=0000H，ACC、B、PSW 均为 0，其余详见教材。 4. 实验注意事项 1）实验接线图上的粗实线表示学生在实验时要用导线连接起来。 2）文件名：所编辑的文件起名不得超过 8 个字符，不可以使用汉字以及“- 、？、*、/” 等 DOS 文件名所不可使用的字符，也不可输入盘符和路径！否则，当你点击 “ ” 图标—编 译、连接、装载程序时，系统提示错误，出现如下错误信息提示对话框。说明所编辑文件名起名 错误，按要求重新起名；或者是预说明语句不正确

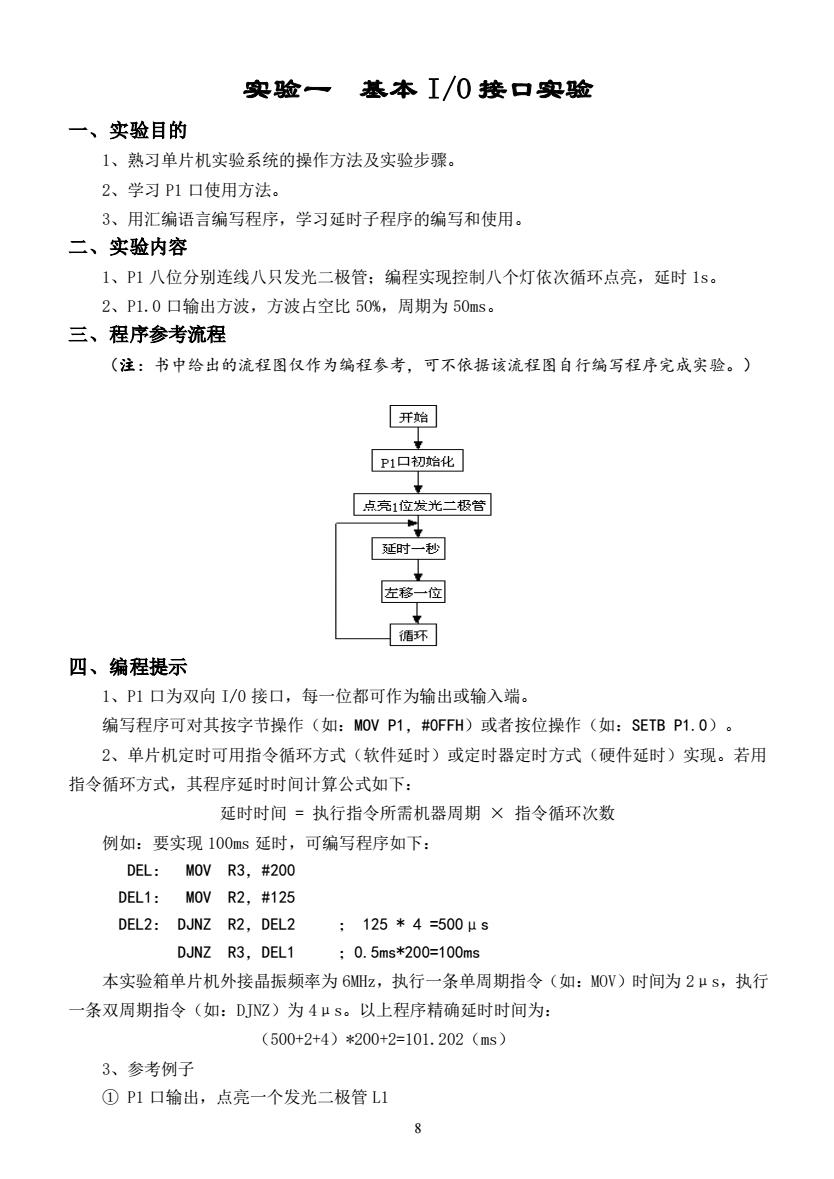

实验一基本I/0接口实验一、实验目的1、熟习单片机实验系统的操作方法及实验步骤。2、学习P1口使用方法。3、用汇编语言编写程序，学习延时子程序的编写和使用。二、实验内容1、P1八位分别连线八只发光二极管：编程实现控制八个灯依次循环点亮，延时1s。2、P1.0口输出方波，方波占空比50%，周期为50mS。三、程序参考流程（注：书中给出的流程图仅作为编程参考，可不依据该流程图自行编写程序完成实验。）开始+P1口初始化+点亮1位发光二极管H延时一秒★左移一位+循环四、编程提示1、P1口为双向I/0接口，每一位都可作为输出或输入端。编写程序可对其按字节操作（如：MOVP1，#OFFH）或者按位操作（如：SETBP1.O）。2、单片机定时可用指令循环方式（软件延时）或定时器定时方式（硬件延时）实现。若用指令循环方式，其程序延时时间计算公式如下：延时时间=执行指令所需机器周期×指令循环次数例如：要实现100mS延时，可编写程序如下：DEL:MOVR3，#200DEL1:MOVR2,#125DEL2:DJNZFR2,DEL2；125*4=500μsDJNZR3,DEL1：0.5ms*200=100ms本实验箱单片机外接晶振频率为6MHz，执行一条单周期指令（如：MOV）时间为2μS，执行一条双周期指令（如：DJNZ）为4μS。以上程序精确延时时间为：（500+2+4）*200+2=101.202（ms）3、参考例子①P1口输出，点亮一个发光二极管L18
8 实验一 基本 I/O 接口实验 一、实验目的 1、熟习单片机实验系统的操作方法及实验步骤。 2、学习 P1 口使用方法。 3、用汇编语言编写程序，学习延时子程序的编写和使用。 二、实验内容 1、P1 八位分别连线八只发光二极管；编程实现控制八个灯依次循环点亮，延时 1s。 2、P1.0 口输出方波，方波占空比 50%，周期为 50ms。 三、程序参考流程 （注：书中给出的流程图仅作为编程参考，可不依据该流程图自行编写程序完成实验。） 四、编程提示 1、P1 口为双向 I/0 接口，每一位都可作为输出或输入端。 编写程序可对其按字节操作（如：MOV P1，#0FFH）或者按位操作（如：SETB P1.0）。 2、单片机定时可用指令循环方式（软件延时）或定时器定时方式（硬件延时）实现。若用 指令循环方式，其程序延时时间计算公式如下： 延时时间 = 执行指令所需机器周期 × 指令循环次数 例如：要实现 100ms 延时，可编写程序如下： DEL： MOV R3，#200 DEL1： MOV R2，#125 DEL2： DJNZ R2，DEL2 ； 125 * 4 =500μs DJNZ R3，DEL1 ；0.5ms*200=100ms 本实验箱单片机外接晶振频率为 6MHz，执行一条单周期指令（如：MOV）时间为 2μs，执行 一条双周期指令（如：DJNZ）为 4μs。以上程序精确延时时间为： （500+2+4）*200+2=101.202（ms） 3、参考例子 ① P1 口输出，点亮一个发光二极管 L1

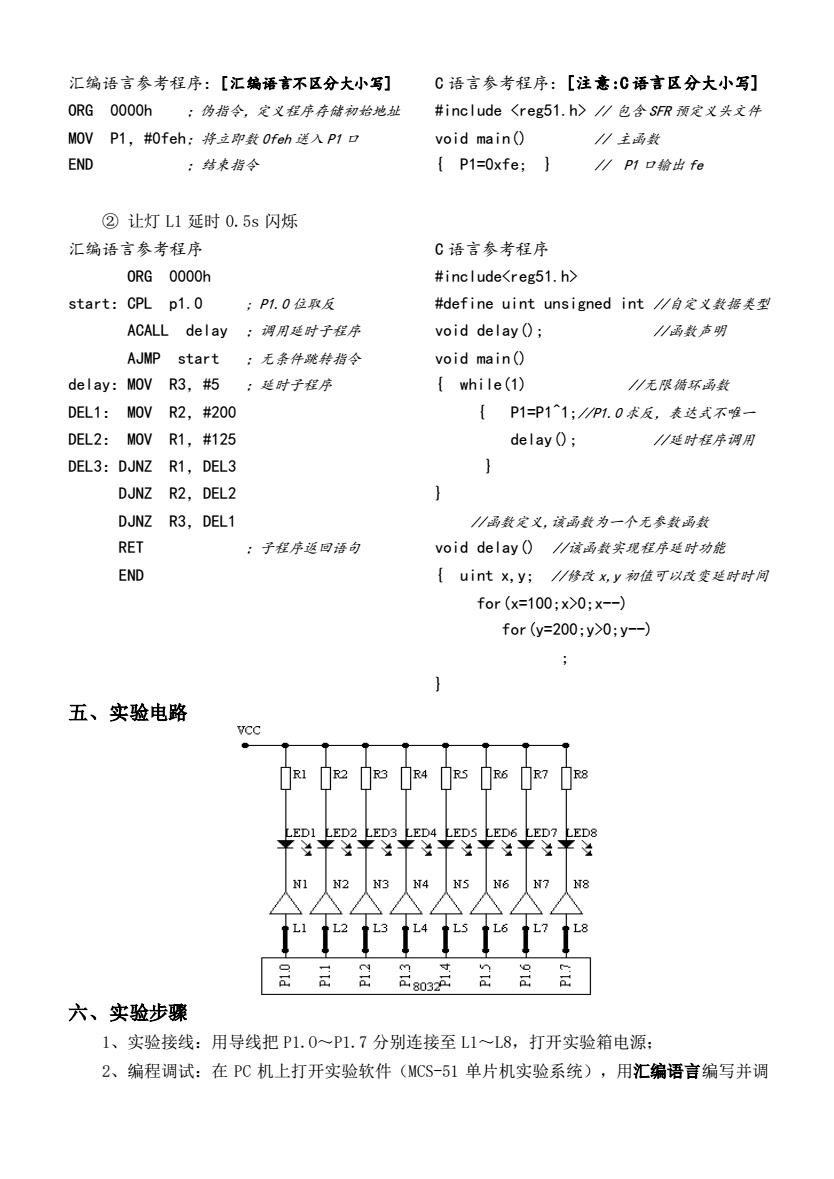

汇编语言参考程序：【汇编语言不区分大小写】C语言参考程序：［注意：C语言区分大小写］ORGO00Oh：伪指令，定义程序存储初始地址#include<reg51.h>//包含SFR预定义头文件MOVP1，#Ofeh：将立即数0feh送入P1口voidmainO1/主函数END（P1=0xfe:]：结束指令//P1口输出fe②让灯L1延时0.5s闪烁汇编语言参考程序C语言参考程序ORG000Oh#include<reg51.h>start:CPLp1. 0；P1.0位取反#defineuintunsignedint//自定义数据类型ACALLdelay：调用延时子程序void delay O;//函数声明AJMPvoid mainOstart：无条件跳转指今delay:MOVR3,#5while(1)：延时子程序//无限循环函数MOVR2,#200/DEL1:P1=P1~1;//P1.0求反，表达式不唯一DEL2:MOVR1，#125delay O;//延时程序调用1DEL3:DJNZR1,DEL31DJNZR2,DEL2DJNZR3,DEL1//函数定义，该函数为一个无参数函数RET：子程序返回语句void delayO//该函数实现程序延时功能END【uintx,y//修改x,y初值可以改变延时时间for (x=100;x>0;x--)for (y=200;y>0;y--);1五、实验电路VCCRIR2R3R4RSR6R7R8LED8LED1LED2LED3LED4LEDSLED6LED7MXX4M4MN1N2N3N6N4N5N7N8Ls-L3040300LId六、实验步骤1、实验接线：用导线把P1.0~P1.7分别连接至L1~L8，打开实验箱电源；2、编程调试：在PC机上打开实验软件（MCS-51单片机实验系统），用汇编语言编写并调
汇编语言参考程序：[汇编语言不区分大小写] ORG 0000h ；伪指令，定义程序存储初始地址 MOV P1，#0feh；将立即数 0feh 送入 P1 口 END ；结束指令 C 语言参考程序：[注意:C 语言区分大小写] #include <reg51.h> // 包含 SFR 预定义头文件 void main() // 主函数 { P1=0xfe; } // P1 口输出 fe ② 让灯 L1 延时 0.5s 闪烁 汇编语言参考程序 ORG 0000h start：CPL p1.0 ; P1.0 位取反 ACALL delay ；调用延时子程序 AJMP start ；无条件跳转指令 delay：MOV R3，#5 ；延时子程序 DEL1： MOV R2，#200 DEL2： MOV R1，#125 DEL3：DJNZ R1，DEL3 DJNZ R2，DEL2 DJNZ R3，DEL1 RET ；子程序返回语句 END C 语言参考程序 #include<reg51.h> #define uint unsigned int //自定义数据类型 void delay(); //函数声明 void main() { while(1) //无限循环函数 { P1=P1^1;//P1.0 求反，表达式不唯一 delay(); //延时程序调用 } } //函数定义,该函数为一个无参数函数 void delay() //该函数实现程序延时功能 { uint x,y; //修改 x,y 初值可以改变延时时间 for(x=100;x>0;x-) for(y=200;y>0;y-) ; } 五、实验电路 六、实验步骤 1、实验接线：用导线把 P1.O～P1.7 分别连接至 L1～L8，打开实验箱电源； 2、编程调试：在 PC 机上打开实验软件（MCS-51 单片机实验系统），用汇编语言编写并调
