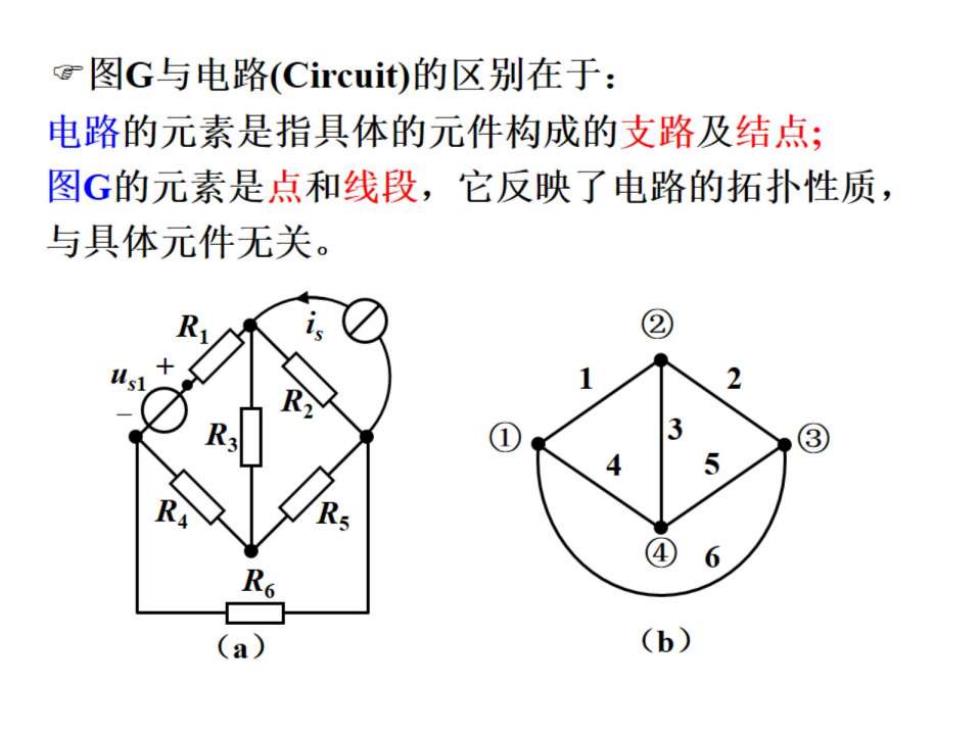

g图G与电路(Circuit)的区别在于： 电路的元素是指具体的元件构成的支路及结点； 图G的元素是点和线段，它反映了电路的拓扑性质， 与具体元件无关。 ② ③ ④ 6 a (b)

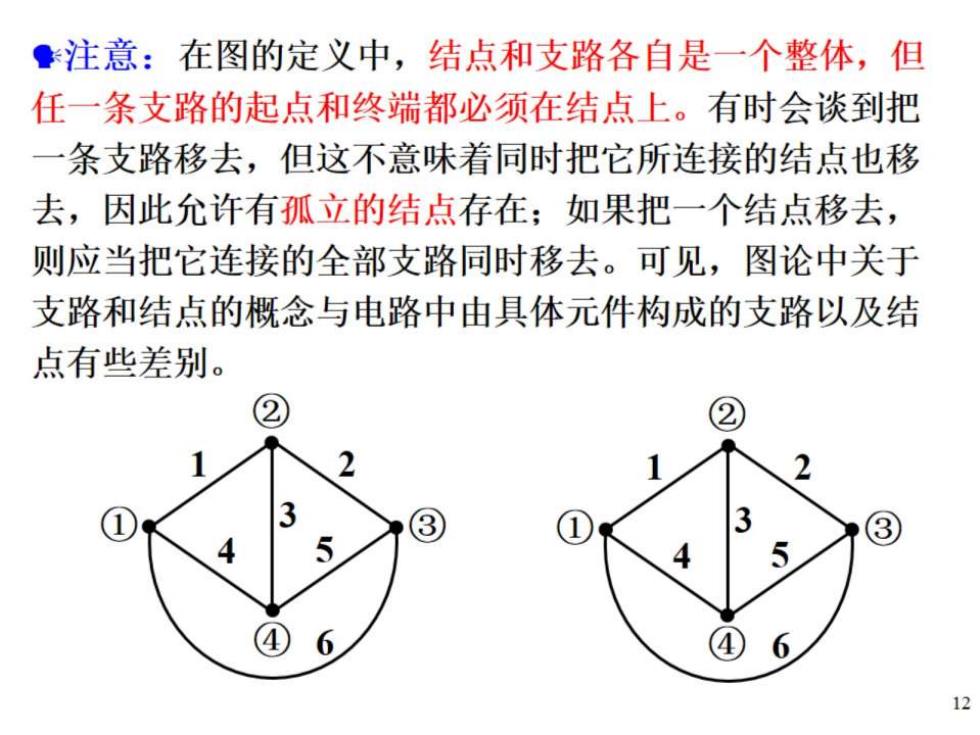

●注意：在图的定义中，结点和支路各自是一个整体，但 任一条支路的起点和终端都必须在结点上。有时会谈到把 一条支路移去，但这不意味着同时把它所连接的结点也移 去，因此允许有孤立的结点存在；如果把一个结点移去， 则应当把它连接的全部支路同时移去。可见，图论中关于 支路和结点的概念与电路中由具体元件构成的支路以及结 点有些差别。 2 ③ ③ ④ 6 ④ 6 12

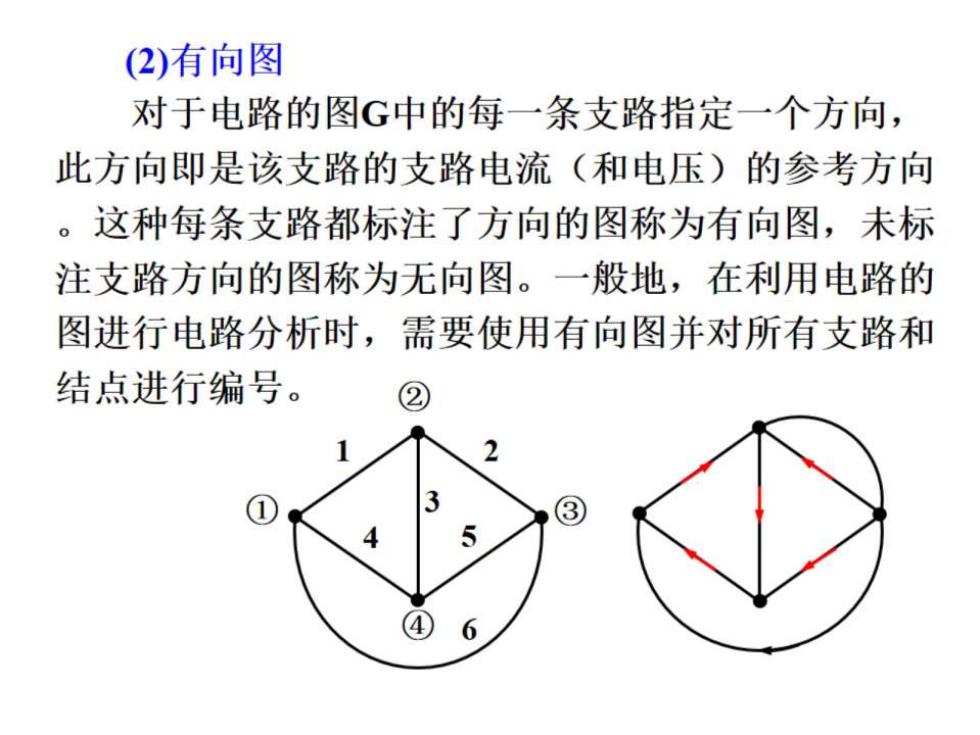

(2)有向图 对于电路的图G中的每一条支路指定一个方向， 此方向即是该支路的支路电流（和电压）的参考方向 。这种每条支路都标注了方向的图称为有向图，未标 注支路方向的图称为无向图。一般地，在利用电路的 图进行电路分析时，需要使用有向图并对所有支路和 结点进行编号。 ② 3 5 ④ 6

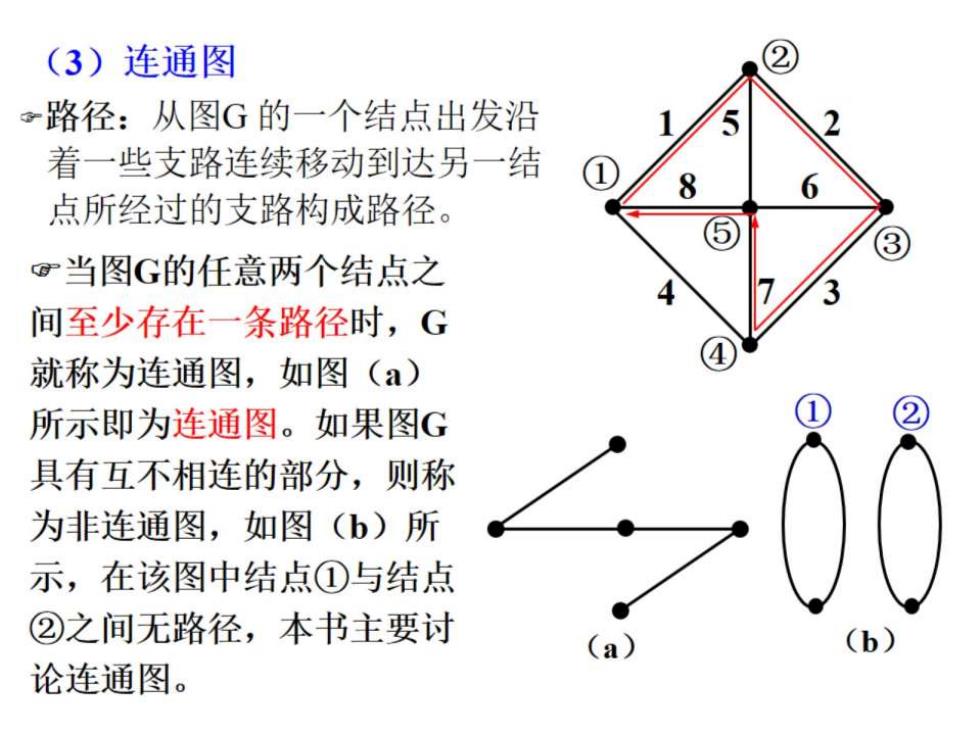

(3)连通图 2 路径：从图G的一个结点出发沿 着一些支路连续移动到达另一结 8 点所经过的支路构成路径。 g当图G的任意两个结点之 3 间至少存在一条路径时，G 就称为连通图，如图(a) 所示即为连通图。如果图G 具有互不相连的部分，则称 为非连通图，如图(b)所 示，在该图中结点①与结点 ②之间无路径，本书主要讨 (b) 论连通图

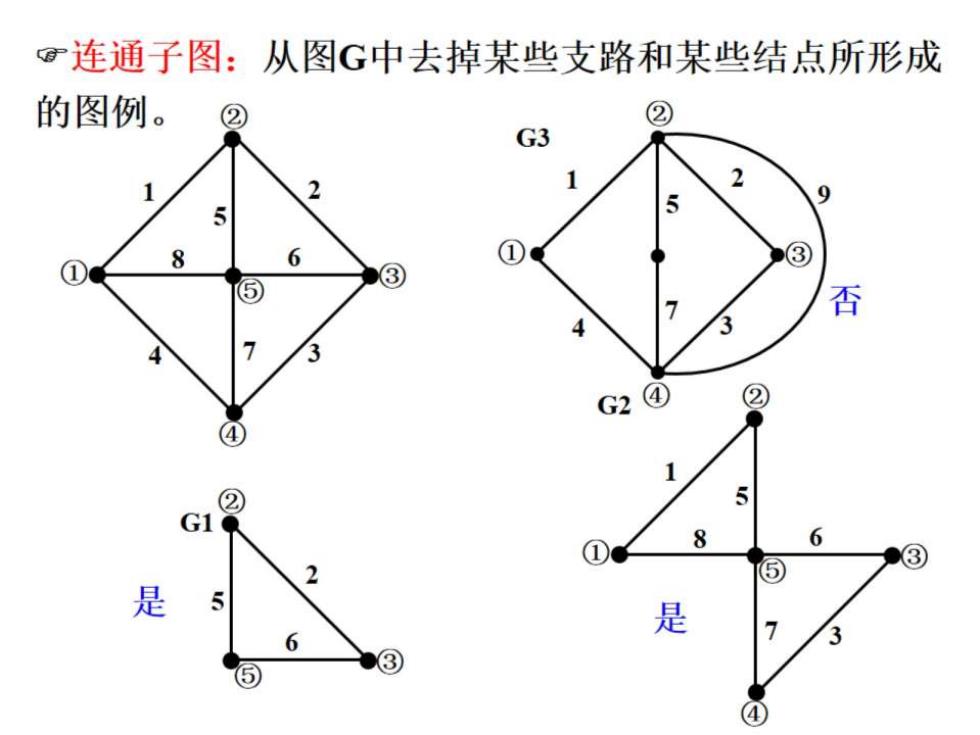

©连通子图：从图G中去掉某些支路和某些结点所形成 的图例。 ② G3 8 6 ③ 3 否 3 G2④ ② 5 8 6 是 5 是 6 3 ④
