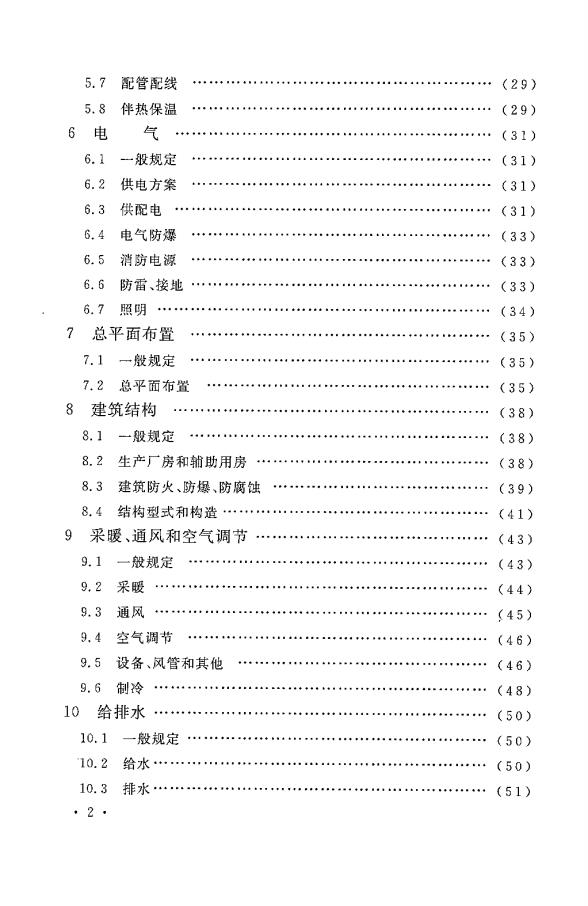

5.7配管配线(29)5.8伴热保温(29)气6电(31)6.1一般规定(31)-6.2供电方案(31)6.3供配电(31)6.4电气防爆(33)6.5消防电源(33)6.6防雷、接地(33)6.7照明(34)n总平面布置(35)7.1一般规定(35)7.2总平面布置(35)8建筑结构(38)8.1一般规定(38)8.2生产厂房和辅助用房(38)8.3建筑防火、防爆、防腐蚀(39)8.4结构型式和构造(41)Q采暖、通风和空气调节(43)9.1一般规定(43)9.2采暖(44)9.3通风(45)9.4空气调节(46)9.5设备、风管和其他(46)9.6制冷(48)10给排水(50)10.1一般规定(50)'10.2给水(50)10.3排水(51).2

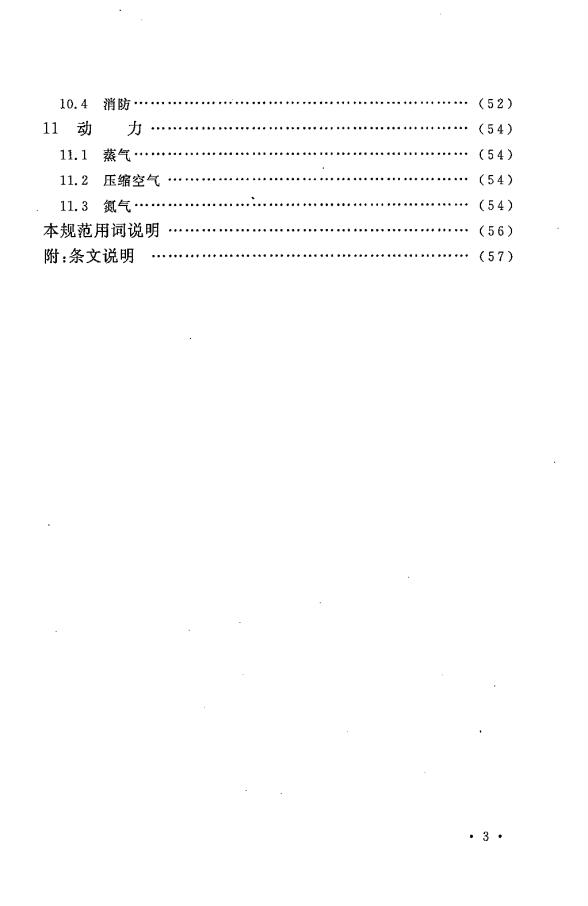

10.4(52)消防力11动(54)11.1蒸气(54)11.2压缩空气(54)(54)11.3氮气本规范用词说明(56)附：条文说明(57)3

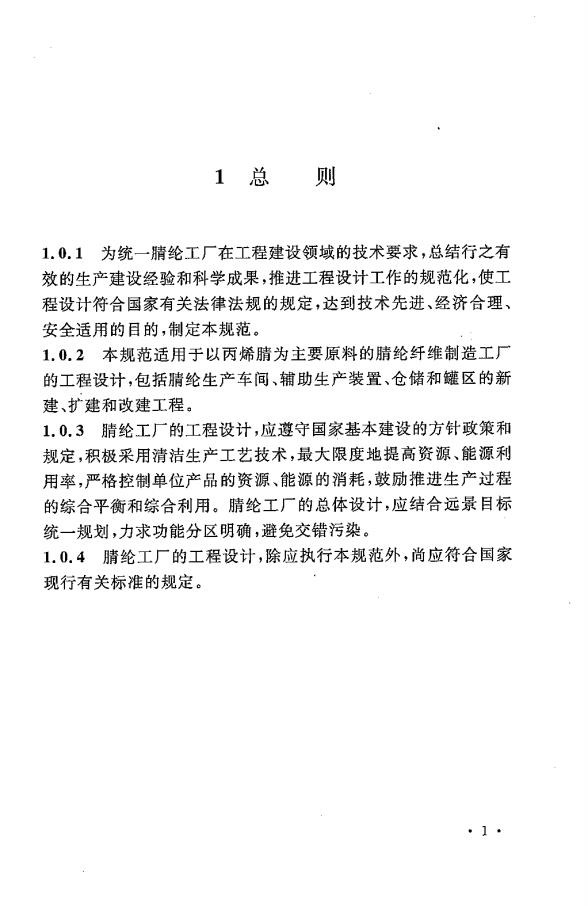

1总则1.0.1，为统一纶工厂在工程建设领域的技术要求，总结行之有效的生产建设经验和科学成果，推进工程设计工作的规范化，使工程设计符合国家有关法律法规的规定，达到技术先进、经济合理，安全适用的目的，制定本规范。1.0.2本规范适用于以丙烯睛为主要原料的腈纶纤维制造工厂的工程设计，包括睛纶生产车间、辅助生产装置、仓储和罐区的新建、扩建和改建工程。1.0.3睛纶工厂的工程设计，应遵守国家基本建设的方针政策和规定，积极采用清洁生产工艺技术，最大限度地提高资源、能源利用率，严格控制单位产品的资源、能源的消耗，鼓励推进生产过程的综合平衡和综合利用。睛纶工厂的总体设计，应结合远景目标统一规划，力求功能分区明确，避免交错污染。1.0.4睛纶工厂的工程设计，除应执行本规范外，尚应符合国家现行有关标准的规定
2术语、代号2.1术语2.1.1晴纶acrylicfibre或polyacrylicfibre纤维结构的大分子中至少含有85%以上丙烯睛链节形成的线状共聚物，也称聚丙烯睛纤维。2.1.2腈纶一步法工艺one-stepprocessofacrylicfibre一种睛纶制取方法。在睛纶生产中丙烯睛和共聚单体在溶剂中反应聚合，聚合后聚合体不经分离，直接制成原液进行纺丝的工艺生产方法。2.1.3腈纶二步法工艺two-stepprocessofacrylicfibre一种睛纶制取方法。将聚合和原液制备分成二步进行的工艺方法简称。单体经水相悬浮聚合反应后，所含有单体及聚合物的淤浆，经脱单、水洗、脱水、燥等工序处理后，将聚合物再溶解于某种有机或无机溶剂中，经混合、过滤、脱泡等工序制成原液后，送纺丝成形。2.1.4腈纶干法纺丝dryspinningofacrylicfibre由丙烯睛共聚物溶解于二甲基甲酰胺或丙酮等挥发性溶剂后，制成的纺丝原液，经喷丝头挤出后，在垂直的纺丝甬道里，与热气流接触使溶剂气化而固化成丝条的一种生产方法，简称干纺。2.1.5腈纶湿法纺丝wetspinning ofacrylicfibre由丙烯腈共聚物组成的纺丝原液经喷丝头挤人纺丝凝固浴中，经双扩散固化成丝条的一种生产方法，简称湿纺。2.1.6单体monomer通过自聚或共聚反应能构成聚合物链段的低分子量物质，包括具有聚合性能的低聚物。.2:
polymerization2.1.7聚合由低分子化合物（单体）生成高分子物（高聚物）的化学反应过程。2.1.8聚合物polymer通过聚合反应所形成的产物。dope2.1.9原液溶解于溶剂中的聚合物经过进一步的处理后，得到适宜于纺丝的聚合物溶液。2.1.10脱单demonomer聚合反应后溶液或淤浆中未反应的单体，在生产过程中被脱除的过程简称。2.1.11纺丝spinning高聚物溶液（原液）经干法或湿法将溶解的聚合物固化成丝条的过程。2.1.12回收recovery将使用后的纺丝凝固浴稀溶剂或车间内有回收价值的溶剂进行回收，经过滤，浓缩，去除杂质，调整浓度、酸碱度和温度后，在系统中循环使用的生产过程，category A, fluid2.1.13A2类流体指有毒流体，接触此类流体后会有不同程度的中毒，但脱离接触后可以治愈。号2.2代2.2.1主要物料代号：acrylie nitrileAN一丙烯睛DMAdimethyl amine二甲胺dimethyl acetamideDMAc二甲基乙酰胺dimethyl fomamideDMF二甲基甲酰胺HAc醋酸acetic acid
