结构：由底座、外壳和熔体组成。 熔体一般由熔点低、易于熔断、导电性能良好 的合金材料制成。在小电流的电路中，常用铅合金 或锌制成；大电流电路常用铜或银制成。 使用：使用时熔断器串联在被 原y游密3城 保险丝 保护的线路中。正常时熔断器 如同一根导线，起通路作用； 当线路短路或严重过载时（电 流超过额定电流10倍以上)熔 有许多电路，特别是在室内的电路中， 都有保险丝。保险丝是安全开关。如 体迅速熔断，从而保护线路上 果电路中的电流太大时，保险丝会由 于产生大量的热而熔化，电路因此被 的电气设备。 切断，以防止损坏昂贵的电器用品。 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 结构：由底座、外壳和熔体组成。 熔体一般由熔点低、易于熔断、导电性能良好 的合金材料制成。在小电流的电路中，常用铅合金 或锌制成；大电流电路常用铜或银制成。 使用：使用时熔断器串联在被 保护的线路中。正常时熔断器 如同一根导线，起通路作用； 当线路短路或严重过载时（电 流超过额定电流10倍以上）熔 体迅速熔断，从而保护线路上 的电气设备
应按以下方法选择熔体： ()电灯支线 Iw≥∑(I灯) (2)电动机 Ist 一台电动机 IN≥ 2.5 1.62 多台电动机 Ix=(1.5~2.5)1Nmx+∑IN 3)在电容器设备中，电容器电流是经常变化的。 IN >1.6ICN 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 应按以下方法选择熔体： (1)电灯支线 I (I 灯 ) N 2.5 st N I I 1.6 ~ 2 st N I I ' max (1.5 ~ 2.5) N N N I = I + I (3)在电容器设备中，电容器电流是经常变化的。 (2) 电动机 一台电动机 多台电动机 I N 1.6I CN

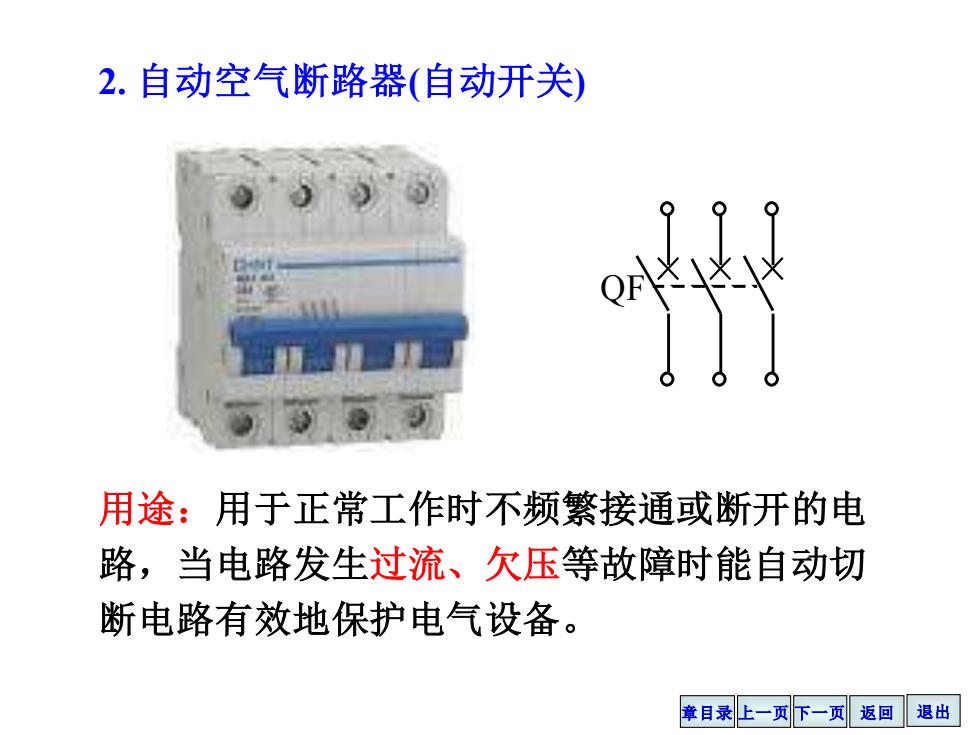

2.自动空气断路器（自动开关） 用途：用于正常工作时不频繁接通或断开的电 路，当电路发生过流、欠压等故障时能自动切 断电路有效地保护电气设备。 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 QF× × × 2. 自动空气断路器(自动开关) 用途：用于正常工作时不频繁接通或断开的电 路，当电路发生过流、欠压等故障时能自动切 断电路有效地保护电气设备

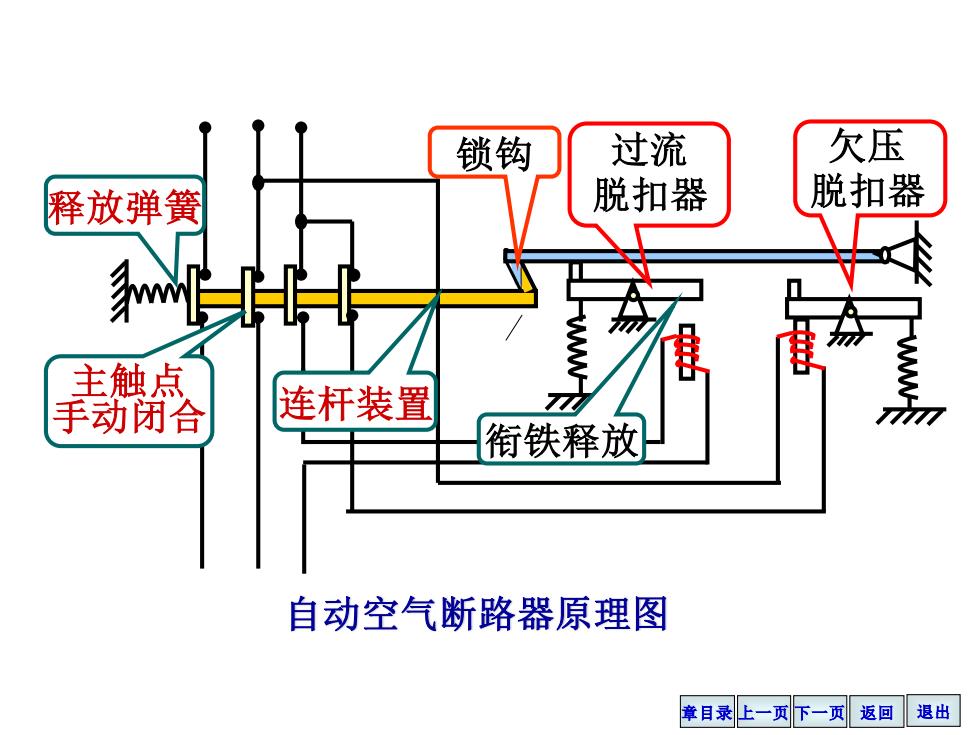

锁钩 过流 欠压 释放弹簧 脱扣器 脱扣器 片=卡 主触点 手动闭合 连杆装置 衔铁释放 自动空气断路器原理图 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 锁钩 主触点 手动闭合 过流 脱扣器 欠压 脱扣器 衔铁释放 自动空气断路器原理图 连杆装置 释放弹簧
