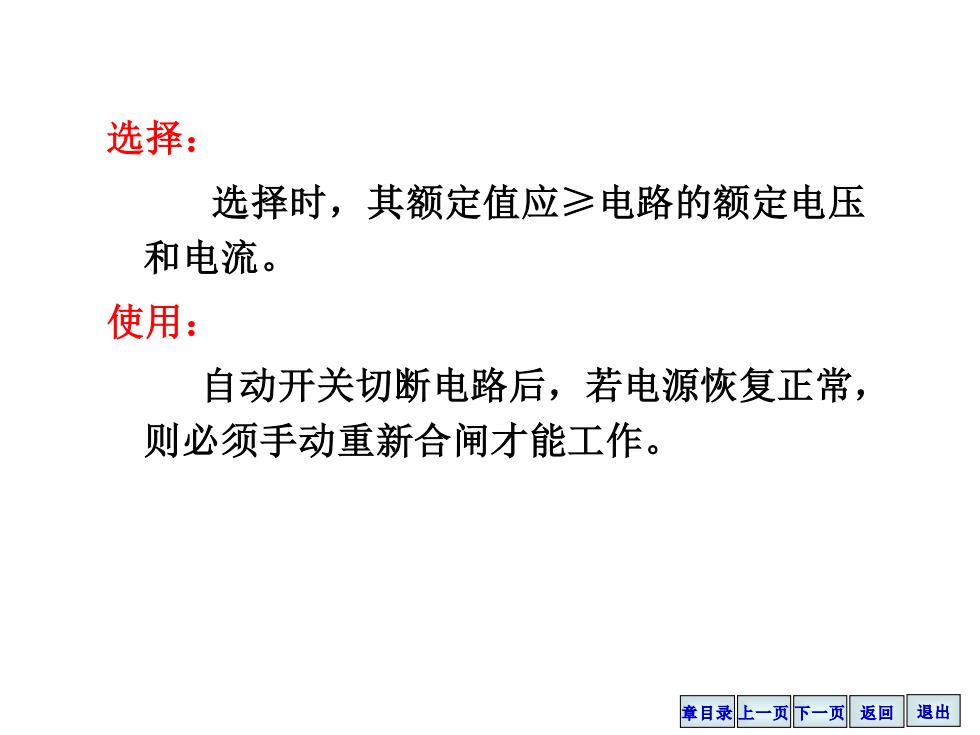

选择： 选择时，其额定值应≥电路的额定电压 和电流。 使用： 自动开关切断电路后，若电源恢复正常， 则必须手动重新合闸才能工作。 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 选择： 选择时，其额定值应≥电路的额定电压 和电流。 使用： 自动开关切断电路后，若电源恢复正常， 则必须手动重新合闸才能工作

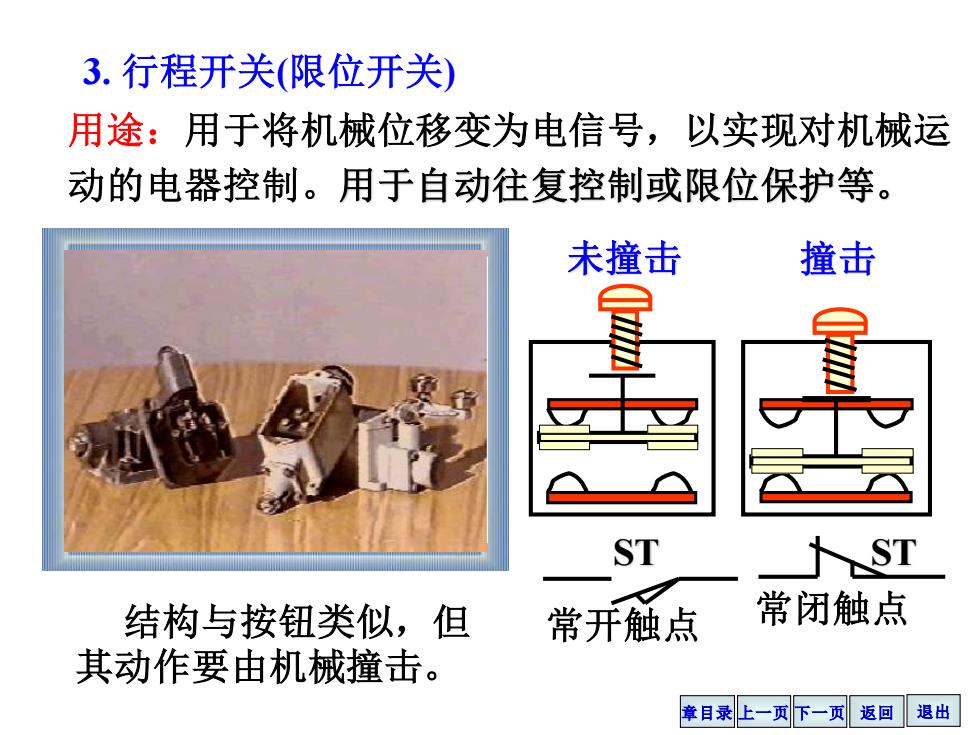

3.行程开关（限位开关） 用途：用于将机械位移变为电信号，以实现对机械运 动的电器控制。用于自动往复控制或限位保护等。 未撞击 撞击 ST ST 结构与按钮类似，但 常开触点 常闭触点 其动作要由机械撞击。 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 3. 行程开关(限位开关) 结构与按钮类似，但 其动作要由机械撞击。 未撞击 撞击 ST 常开触点 常闭触点 ST 用途：用于将机械位移变为电信号，以实现对机械运 动的电器控制。用于自动往复控制或限位保护等

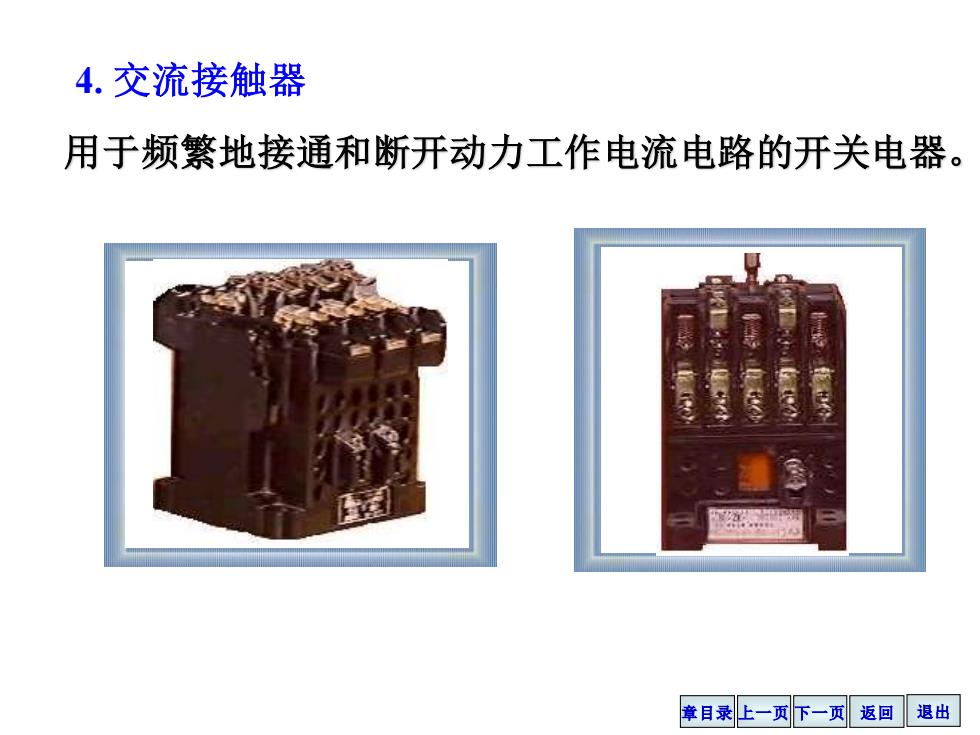

4.交流接触器 用于频繁地接通和断开动力工作电流电路的开关电器。 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 4. 交流接触器 用于频繁地接通和断开动力工作电流电路的开关电器

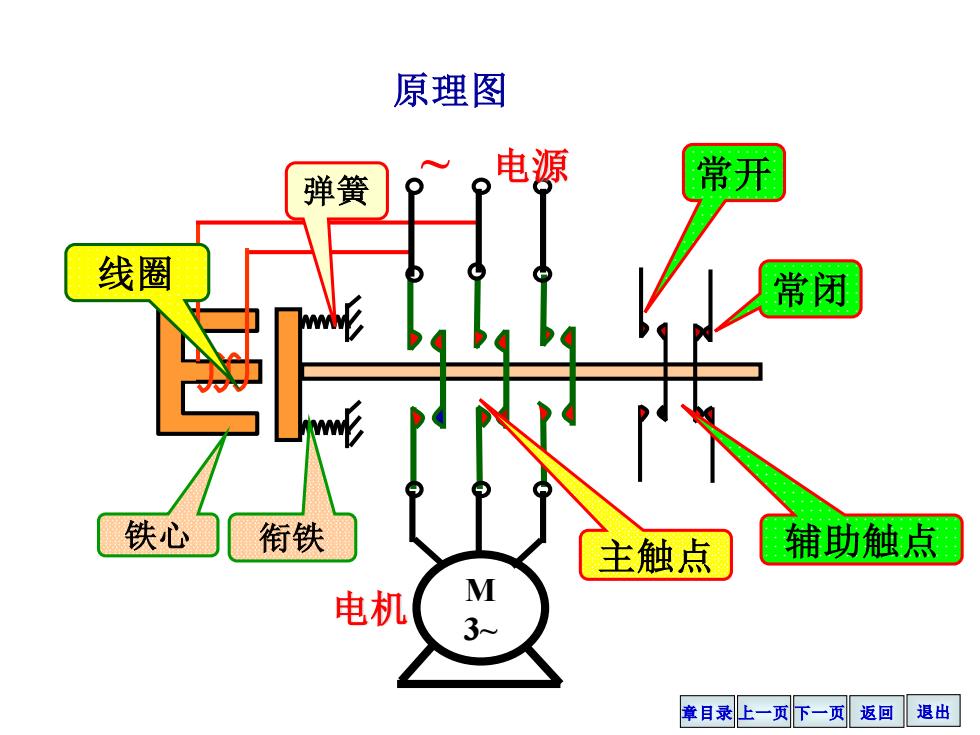

原理图 弹簧 电源 常开 线圈 常闭 铁心 衔铁 主触点 辅助触点 电机 M 3 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 ~ M 3~ 线圈 铁心 衔铁 辅助触点 电源 电机 主触点 常闭 弹簧 常开 原理图

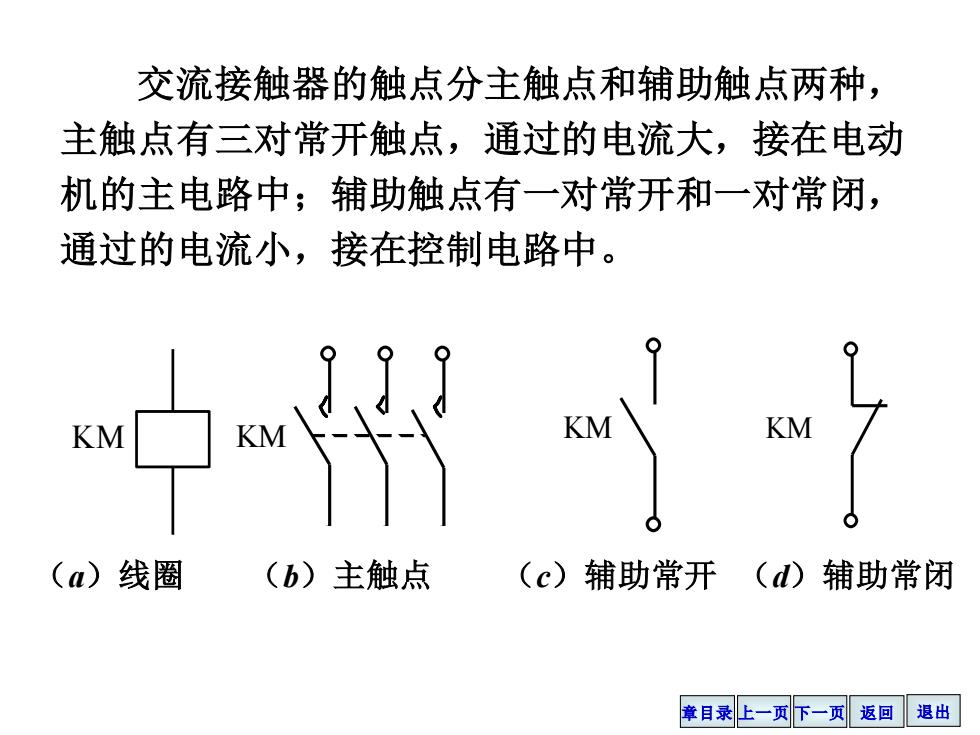

交流接触器的触点分主触点和辅助触点两种， 主触点有三对常开触点，通过的电流大，接在电动 机的主电路中；辅助触点有一对常开和一对常闭， 通过的电流小，接在控制电路中。 治 (a)线圈 (b)主触点 (c)辅助常开 (d)辅助常闭 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 KM KM KM KM （a）线圈 （b）主触点 （c）辅助常开 （d）辅助常闭 交流接触器的触点分主触点和辅助触点两种， 主触点有三对常开触点，通过的电流大，接在电动 机的主电路中；辅助触点有一对常开和一对常闭， 通过的电流小，接在控制电路中
