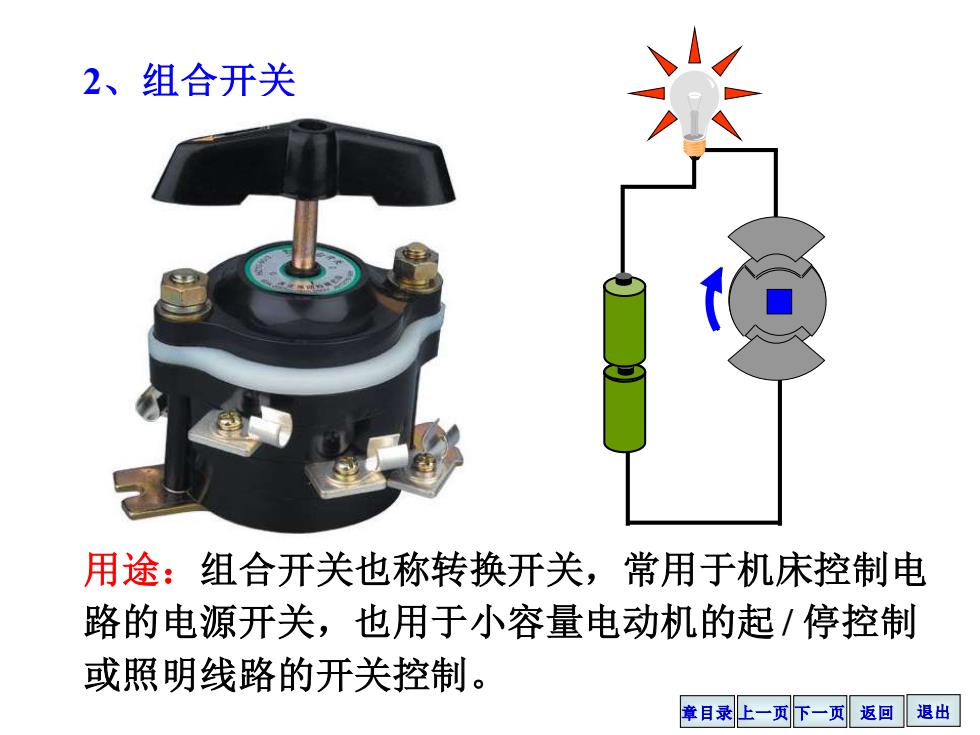

2、组合开关 用途：组合开关也称转换开关，常用于机床控制电 路的电源开关，也用于小容量电动机的起/停控制 或照明线路的开关控制。 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 用途：组合开关也称转换开关，常用于机床控制电 路的电源开关，也用于小容量电动机的起 / 停控制 或照明线路的开关控制。 2、组合开关

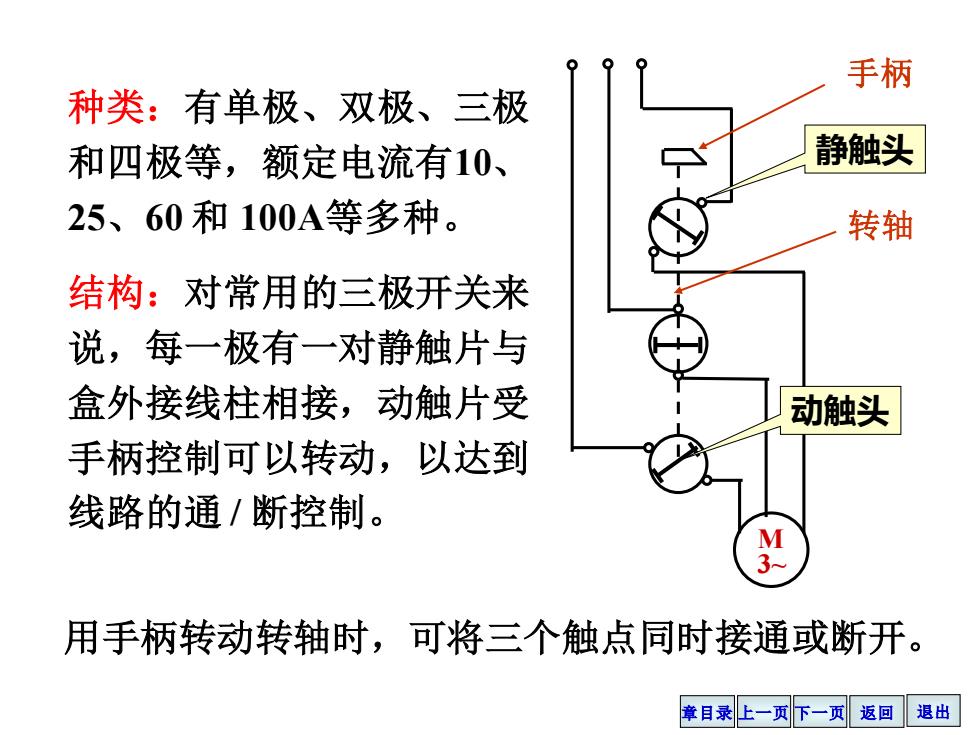

手柄 种类：有单极、双极、三极 和四极等，额定电流有10、 静触头 25、60和100A等多种。 转轴 结构：对常用的三极开关来 说，每一极有一对静触片与 盒外接线柱相接，动触片受 动触头 手柄控制可以转动，以达到 线路的通/断控制。 M 用手柄转动转轴时，可将三个触点同时接通或断开。 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 结构：对常用的三极开关来 说，每一极有一对静触片与 盒外接线柱相接，动触片受 手柄控制可以转动，以达到 线路的通 / 断控制。 种类：有单极、双极、三极 和四极等，额定电流有10、 25、60 和 100A等多种。 M 3~ 手柄 转轴 静触头 动触头 用手柄转动转轴时，可将三个触点同时接通或断开

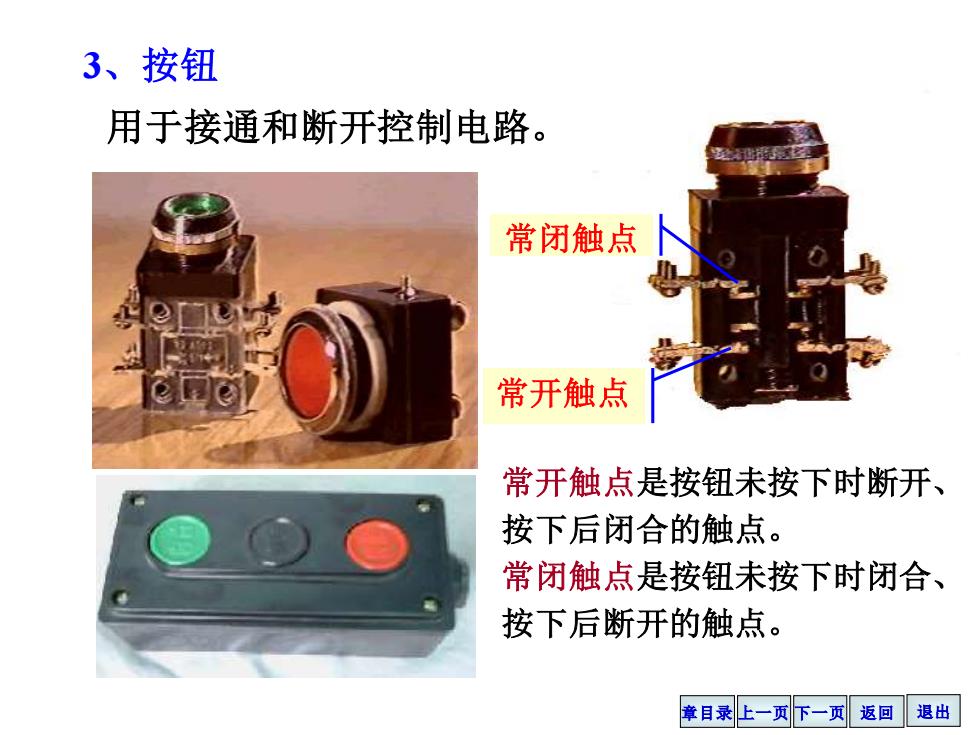

3、按钮 用于接通和断开控制电路。 常闭触点 常开触点 常开触点是按钮未按下时断开、 按下后闭合的触点。 常闭触点是按钮未按下时闭合、 按下后断开的触点。 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 用于接通和断开控制电路。 3、按钮 常开触点是按钮未按下时断开、 按下后闭合的触点。 常闭触点是按钮未按下时闭合、 按下后断开的触点。 常闭触点 常开触点

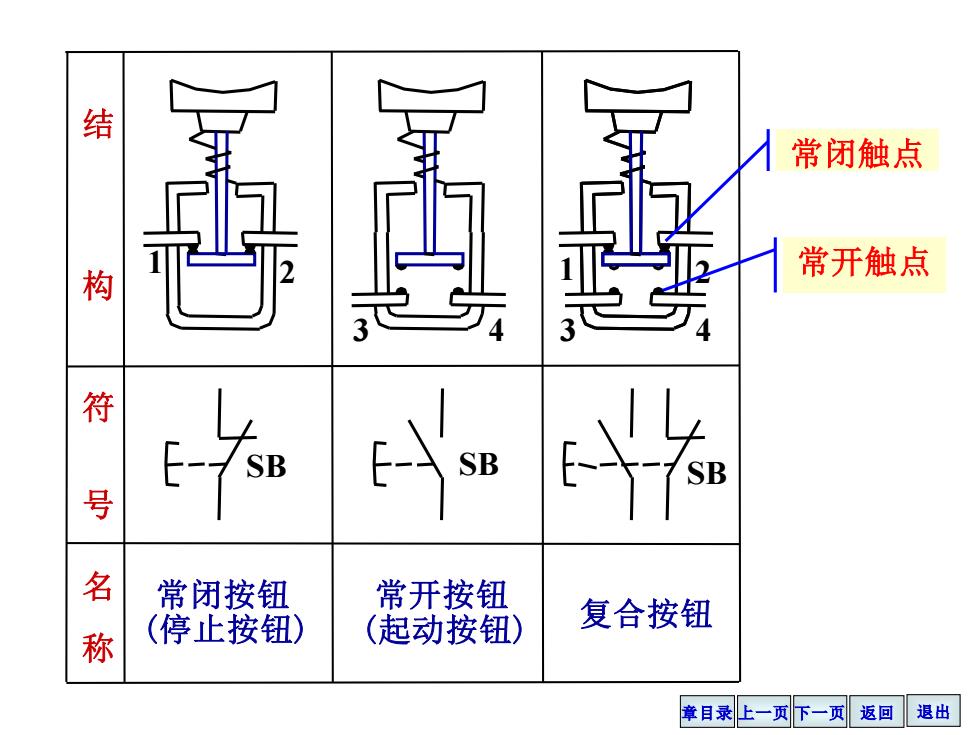

结 构 ④西 常闭触点 常开触点 符 号 名 常闭按钮 常开按钮 称 (停止按钮) (起动按钮) 复合按钮 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 4 SB SB SB 结 构 符 号 名 称 常闭按钮 (停止按钮) 常开按钮 (起动按钮) 复合按钮 1 2 3 4 1 2 3 常闭触点 常开触点
8.1.2自动电器 1、熔断器（保险丝) 用途：熔断器是最简便且有效的短路保护电器。 分类：插入式、螺旋式、管式、有填料式 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 用途：熔断器是最简便且有效的短路保护电器。 FU 分类：插入式、螺旋式、管式、有填料式 8.1.2 自动电器 1、熔断器（保险丝）
