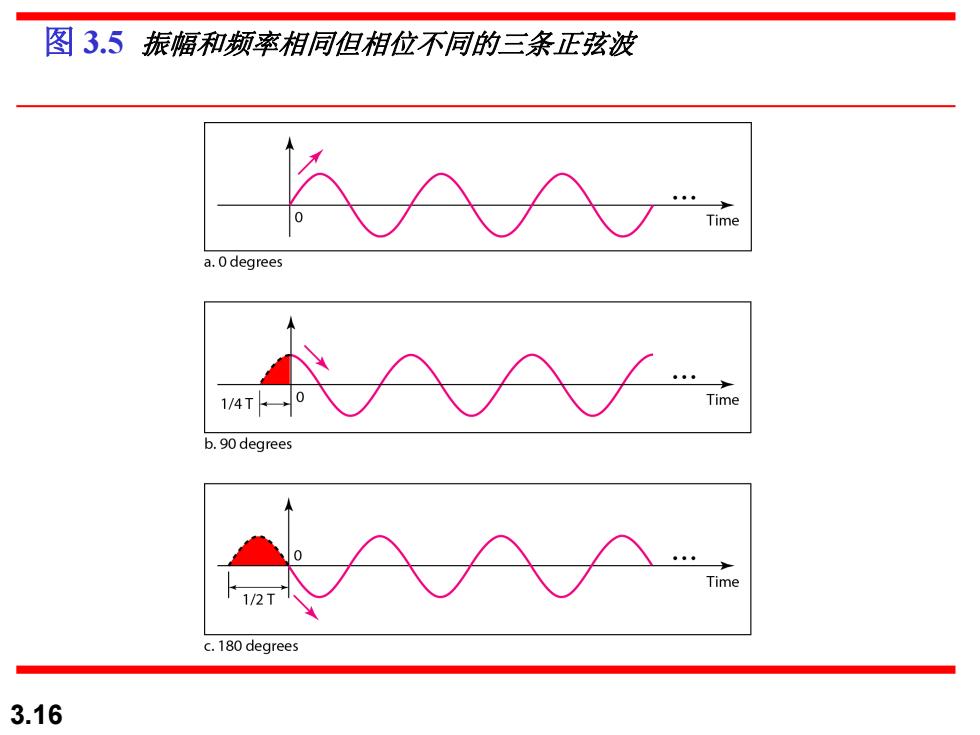

图3.5振幅和颜率相同但相位不同的三条正弦波 Time a.0 degrees 1/4T 0 Time b.90 degrees 。 Time 1/2T c.180 degrees 3.16
3.16 图 3.5 振幅和频率相同但相位不同的三条正弦波
图3.6波长和周期 波长将正弦波的周期或颜率与介质的传播速度结合在一起。 信号的颅率与介质无关，但波长取决于频率和介质。 波长是简单信号在一个周期能传播的距离 Wavelength Transmission medium At time t Direction of Transmission medium propagation At time t+T 波长=传播速度X周期 传播速度 频率 3.17
3.17 图 3.6 波长和周期 波长将正弦波的周期或频率与介质的传播速度结合在一起。 信号的频率与介质无关，但波长取决于频率和介质。 波长是简单信号在一个周期能传播的距离 波长 = 传播速度 × 周期 = 传播速度 频率 = c f
图3.7正弦波的时域图和颜域图 Amplitude Frequency:6 Hz Peak value:5V VAAAA Time ( a.时域图中的正弦波（峰值：5V频率：6Hz) Amplitude Peak value:5V 5 十十十十十十十十十十十十 234567891011121314 Frequency (Hz) b.频域图中的相同正弦波（峰值：5V频率：6Hz) 3.18
3.18 图 3.7 正弦波的时域图和频域图 a.时域图中的正弦波（峰值：5V 频率：6Hz） b.频域图中的相同正弦波（峰值：5V 频率：6Hz）
Note 用频域图中单个峰值可表示时域图中一个完 整正弦波。 3.19
3.19 用频域图中单个峰值可表示时域图中一个完 整正弦波。 Note

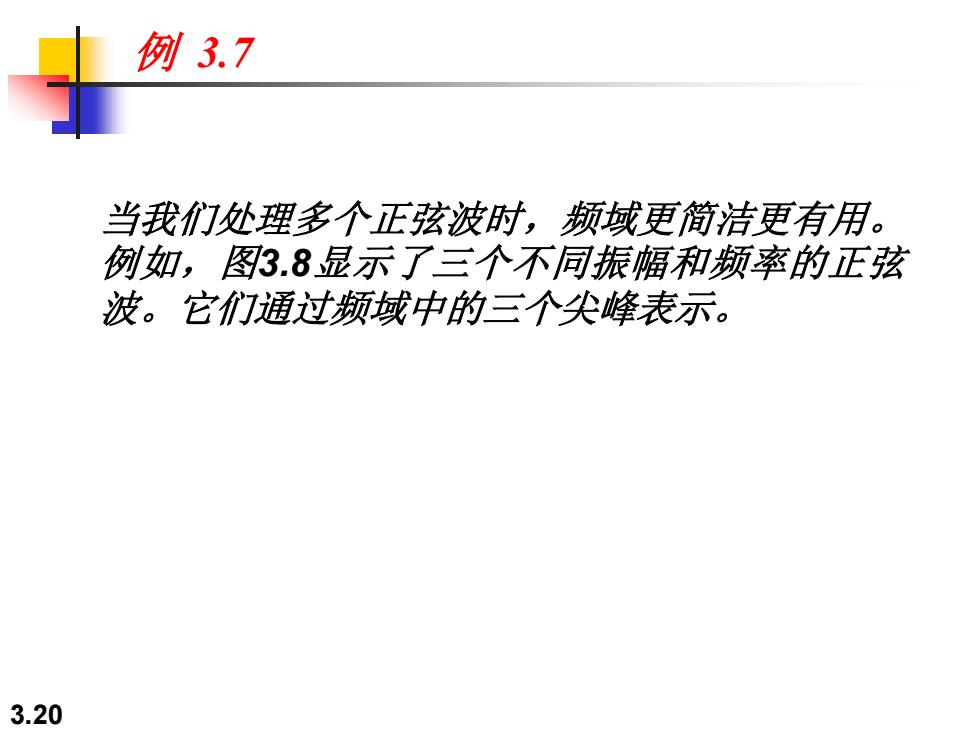

例3.7 当我们处理多个正弦波时，频域更简洁更有用。 例如，图38显示了三个不同振幅和频率的正弦 波。它们通过频域中的三个尖峰表示。 3.20
3.20 当我们处理多个正弦波时，频域更简洁更有用。 例如，图3.8显示了三个不同振幅和频率的正弦 波。它们通过频域中的三个尖峰表示。 例 3.7
