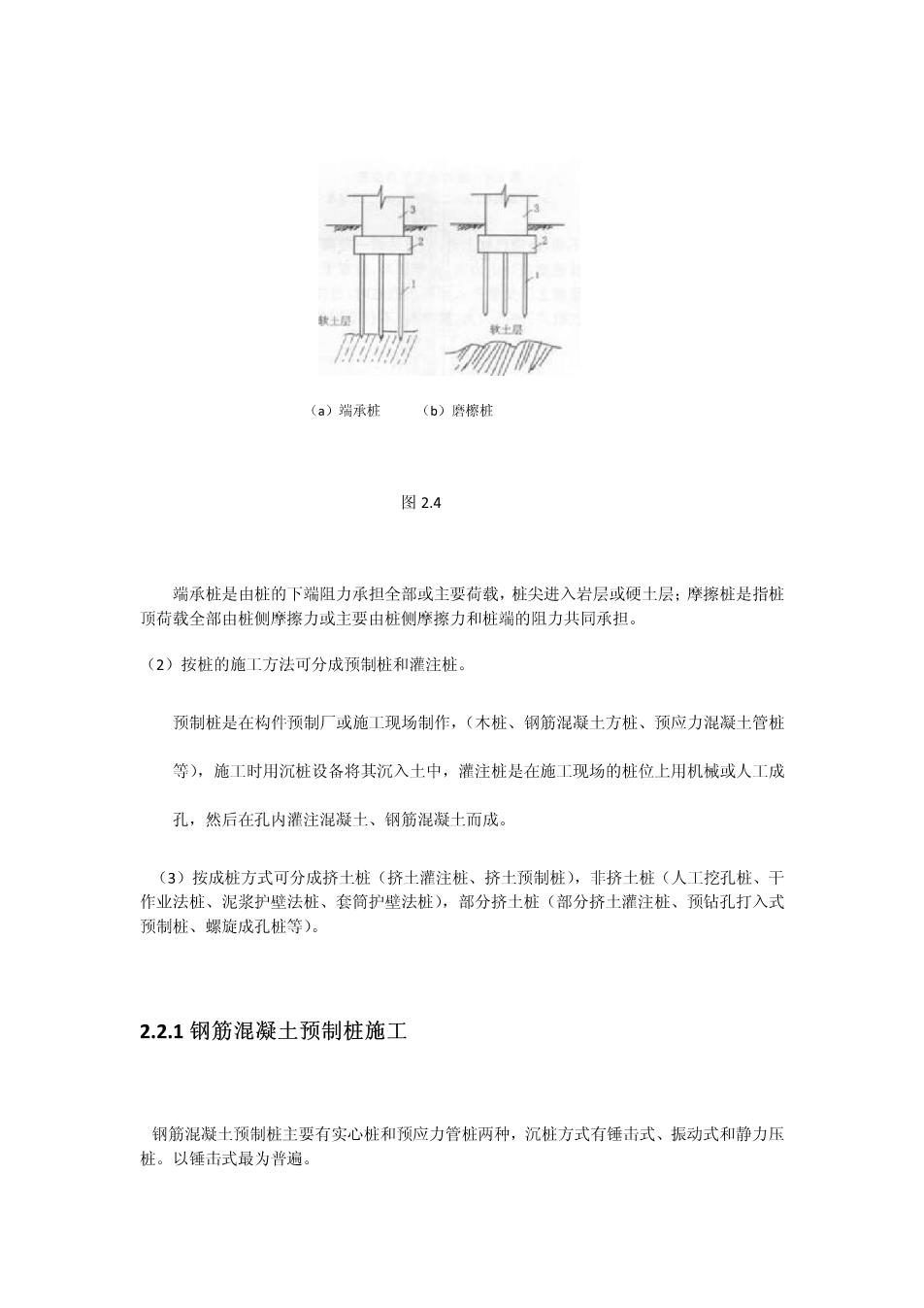

软土是 软层 (a)端承桩 (b)磨檫桩 图2.4 端承桩是由桩的下端阻力承担全部或主要荷载,桩尖进入岩层或硬土层;摩擦桩是指桩 顶荷载全部由桩侧摩擦力或主要由桩侧摩擦力和桩端的阻力共同承担。 (2)按桩的施工方法可分成预制桩和灌注桩。 预制桩是在构件预制厂或施工现场制作,(木桩、钢筋混凝土方桩、预应力混凝土管桩 等),施工时用沉桩设备将其沉入土中,灌注桩是在施工现场的桩位上用机械或人工成 孔,然后在孔内灌注混凝土、钢筋混凝土而成。 (3)按成桩方式可分成挤土桩(挤土灌注桩、挤土预制桩),非挤土桩(人工挖孔桩、干 作业法桩、泥浆护壁法桩、套简护壁法桩),部分挤土桩(部分挤土灌注桩、预估孔打入式 预制桩、螺旋成孔桩等)。 2.2.1钢筋混凝土预制桩施工 钢筋混凝土预制桩主要有实心桩和预应力管桩两种,沉桩方式有锤击式、振动式和静力压 桩。以锤击式最为普遍

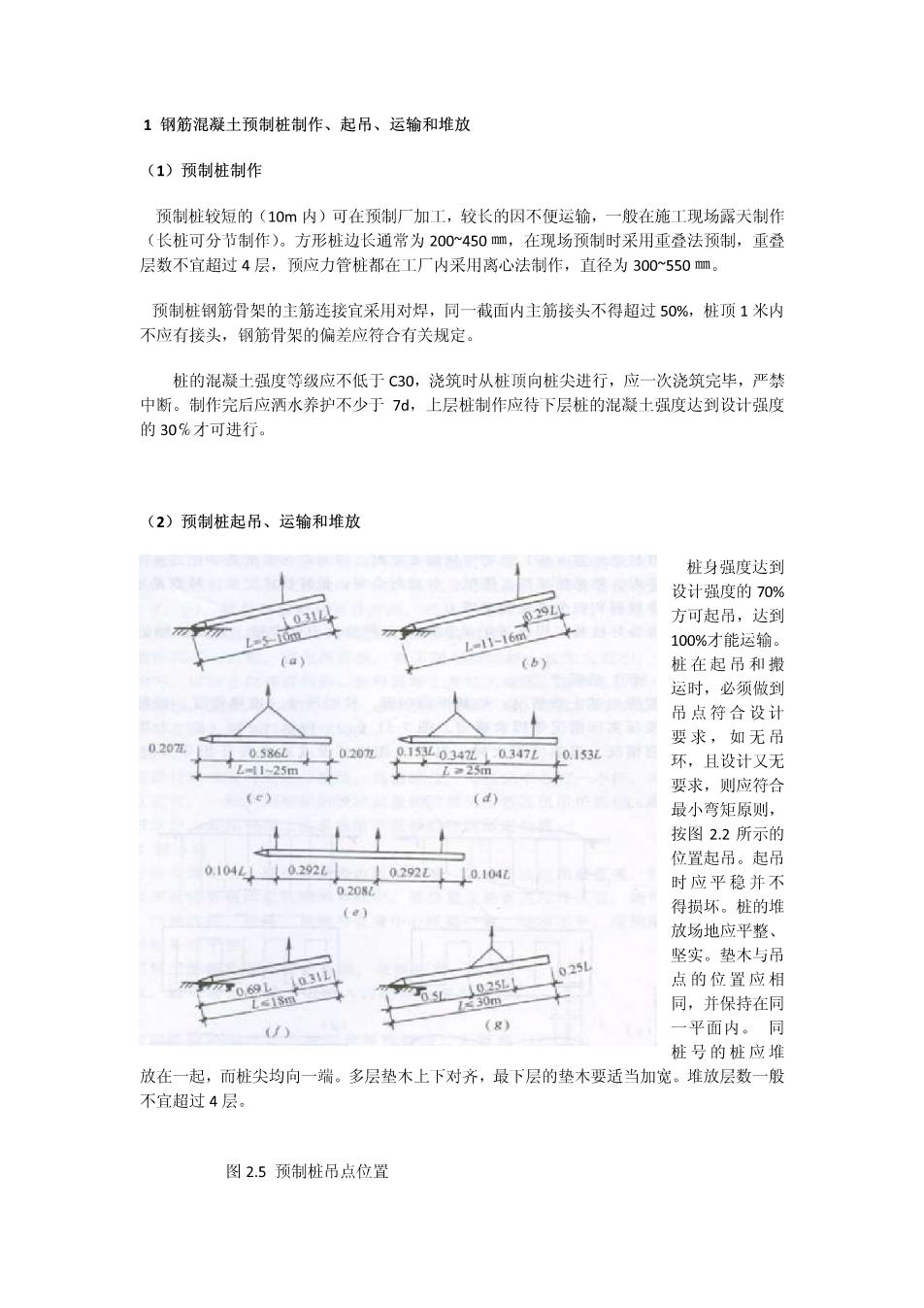

1钢筋混凝土预制桩制作、起吊、运输和堆放 (1)预制桩制作 预制桩较短的(10m内)可在预制厂加工,较长的因不便运输,一般在施工现场露天制作 (长桩可分节制作)。方形桩边长通常为200~450mm,在现场预制时采用重叠法预制,重叠 层数不宜超过4层,预应力管桩都在工厂内采用离心法制作,直径为300550m。 预制桩钢筋骨架的主筋连接宜采用对焊,同一截面内主筋接头不得超过50%,桩顶1米内 不应有接头,钢筋骨架的偏差应符合有关规定。 桩的混凝土强度等级应不低于C30,浇筑时从桩顶向桩尖进行,应一次浇筑完毕,严禁 中断。制作完后应洒水养护不少于7,上层桩制作应待下层桩的混凝土强度达到设计强度 的30%才可进行。 (2)预制桩起吊、运输和堆放 桩身强度达到 设计强度的70% 031L 029L 方可起吊,达到 510 L.-11-16m 100%才能运输。 (b 桩在起吊和搬 运时,必须做到 吊点符合设计 要求,如无吊 0207L 0.586L 0207L 0.153L0.347L0347L 0.1531 L-1125m 环,且设计又无 要求,则应符合 (d 最小弯矩原则, 按图2.2所示的 位置起吊。起吊 0.104L 0292L 0292L1 0.104 02080 时应平稳并不 (e) 得损坏。桩的堆 放场地应平整、 坚实。垫木与吊 点的位置应相 r069 1025L1 L≤18n 30m 同,并保持在同 (g) 一平面内。同 桩号的桩应堆 放在一起,而桩尖均向一端。多层垫木上下对齐,最下层的垫木要适当加宽。堆放层数一般 不宜超过4层。 图2.5预制桩吊点位置
(a)、(b)一点吊法:(c)二点吊法:(d)三点吊法:(e)四点吊法 ()预应力管桩一点吊法:(g)预应力管桩二点吊法

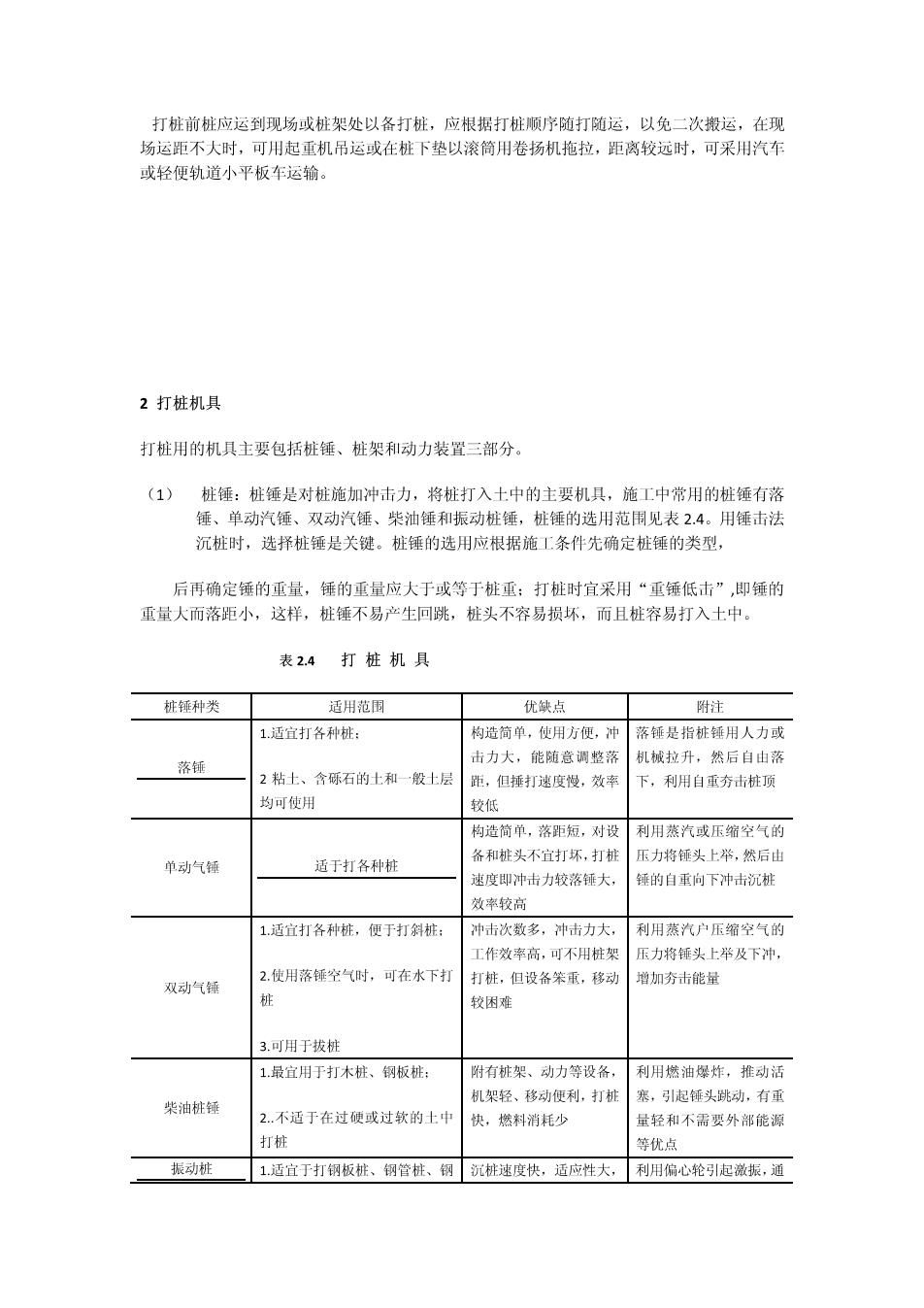

打桩前桩应运到现场或桩架处以备打桩,应根据打桩顺序随打随运,以免二次搬运,在现 场运距不大时,可用起重机吊运或在桩下垫以滚简用卷扬机拖拉,距离较远时,可采用汽车 或轻便轨道小平板车运输。 2打桩机具 打桩用的机具主要包括桩锤、桩架和动力装置三部分。 (1)桩锤:桩锤是对桩施加冲击力,将桩打入土中的主要机具,施工中常用的桩锤有落 锤、单动汽锤、双动汽锤、柴油锤和振动桩锤,桩锤的选用范围见表2.4。用锤击法 沉桩时,选择桩锤是关键。桩锤的选用应根据施工条件先确定桩锤的类型, 后再确定锤的重量,锤的重量应大于或等于桩重:打桩时宜采用“重锤低击”,即锤的 重量大而落距小,这样,桩锤不易产生回跳,桩头不容易损坏,而且桩容易打入土中。 表2.4打桩机具 桩锤种类 适用范围 优缺点 附注 1.适宜打各种桩: 构造简单,使用方便,冲 落锤是指桩锤用人力或 击力大,能随意调整落 机械拉升,然后自由落 落锤 2粘土、含砾石的土和一般土层 距,但捶打速度慢,效率 下,利用自重夯击桩顶 均可使用 较低 构造简单,落距短,对设 利用蒸汽或压缩空气的 备和桩头不宜打坏,打桩 压力将锤头上举,然后由 单动气锤 适于打各种桩 速度即冲击力较落锤大, 锤的自重向下冲击沉桩 效率较高 1.适宜打各种桩,便于打斜桩: 冲击次数多,冲击力大, 利用蒸汽户压缩空气的 工作效率高,可不用桩架 压力将锤头上举及下冲, 2.使用落锤空气时,可在水下打 打桩,但设备笨重,移动 增加夯击能量 双动气锤 桩 较困难 3.可用于拔桩 1.最宜用于打木桩、钢板桩: 附有桩架、动力等设备, 利用燃油爆炸,推动活 机架轻、移动便利,打桩 塞,引起锤头跳动,有重 柴油桩锤 2不适于在过硬或过软的土中 快,燃料消耗少 量轻和不需要外部能源 打桩 等优点 振动桩 1.适宜于打钢板桩、钢管桩、钢 沉桩速度快,适应性大, 利用偏心轮引起激振,通
筋混凝土和木桩: 施工操作简易安全,能打 过刚性连接的桩帽传到 各种桩并帮助卷扬机拔 桩上 2适用于砂土、塑性粘士及松软 桩 砂粘上: 3在卵石夹砂及紧密粘土中效果 较差 (2) 桩架:是将桩吊到打桩位置,并在打桩过程中引导桩的方向不致发生偏移,保证 桩锤能沿要求方向冲击。桩架种类和高度的选择,应根据桩锤的种类、桩的长度、施工地点 的条件等确定。桩架日前应用最多的是多功能桩架、步履式桩架和履带式桩架见图2.6 (a)轨道式打桩机 (b)步履式打桩机 (c)悬挂式打桩机 1一滑轮组:2一立柱:3一钢丝绳1一滑轮组:2一立柱:3一钢丝绳1一滑轮组:2一立柱:3一钢丝绳 4一斜撑:5一卷扬机:6一操作室4一斜撑:5一卷扬机:6一操作室4一履带式起重机 7一配重;8一底盘:9一轨道7一配重:8一步履式底盘: 图2.6打桩机械
