16.1.3主要参数 1.最大输出电压UoM 能使输出电压和输入电压保持不失真关系的最大输 出电压。 2.开环电压放大倍数Ao 运放没有接反馈电路时的差模电压放大倍数。Au。 愈高，所构成的运算电路越稳定，运算精度也越高。 3.输入失调电压U10 4.输入失调电流10 愈小愈好 5.输入偏置电流1B 6.最大共模输入电压U1CM 运放所能承受的共模输入电压最大值。超出此值， 运放的共模抑制性能下降，甚至造成器件损坏。 6/74 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 16.1.3 主要参数 6. 最大共模输入电压 UICM 运放所能承受的共模输入电压最大值。超出此值， 运放的共模抑制性能下降，甚至造成器件损坏。 愈小愈好 6/74 1. 最大输出电压 UOM 能使输出电压和输入电压保持不失真关系的最大输 出电压。 2. 开环电压放大倍数 Auo 运放没有接反馈电路时的差模电压放大倍数。 Auo 愈高，所构成的运算电路越稳定，运算精度也越高。 3. 输入失调电压 UIO 4. 输入失调电流 IIO 5. 输入偏置电流 IIB

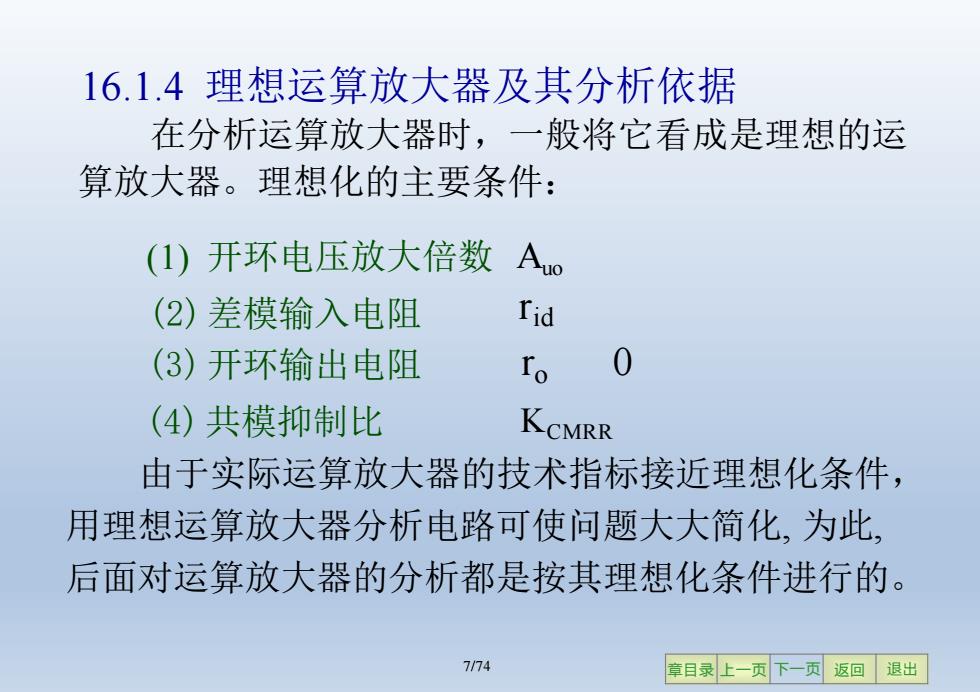

16.1.4理想运算放大器及其分析依据 在分析运算放大器时，一般将它看成是理想的运 算放大器。理想化的主要条件： (1)开环电压放大倍数 Auo (2)差模输入电阻 Tid (3)开环输出电阻 Io 0 (4)共模抑制比 KCMRR 由于实际运算放大器的技术指标接近理想化条件， 用理想运算放大器分析电路可使问题大大简化，为此， 后面对运算放大器的分析都是按其理想化条件进行的。 7174 章目录上一页下一页返回退出
7/74 章目录 上一页 下一页 返回 退出 (2)差模输入电阻 (3)开环输出电阻 (4)共模抑制比 由于实际运算放大器的技术指标接近理想化条件， 用理想运算放大器分析电路可使问题大大简化, 为此, 后面对运算放大器的分析都是按其理想化条件进行的。 16.1.4 理想运算放大器及其分析依据 rid ro 0 KCMRR 在分析运算放大器时，一般将它看成是理想的运 算放大器。理想化的主要条件： (1) 开环电压放大倍数 Auo
16.1.4理想运算放大器及其分析依据 1.电压传输特性uo=f(u) uo +Uo(sat) 理想特性 线性区 u4-1 u 理想运算放大器图形符号 非线性区： 实际特性 饱和区 u4>u时，uo=+Uo(sat) Uo(sat) u4<u时，uo=-Uo(sat) 线性区： Uo(sa)与运算放大器的 uo=Auo(u+-u) 电源电压有关，一般较电 源电压低1~2V。 8/74 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 16.1.4 理想运算放大器及其分析依据 线性区： uO = Auo(u+– u– ) uO= f (uI ) +U 1. 电压传输特性 uO O(sat) 线性区 u+– u– 理想特性 实际特性 饱和区 –UO(sat) O 理想运算放大器图形符号 非线性区： u+> u– 时，uO = +UO(sat) u+< u– 时，uO = –UO(sat) UO(sat)与运算放大器的 电源电压有关, 一般较电 源电压低1~2 V。 + uO + u– u – + 8/74

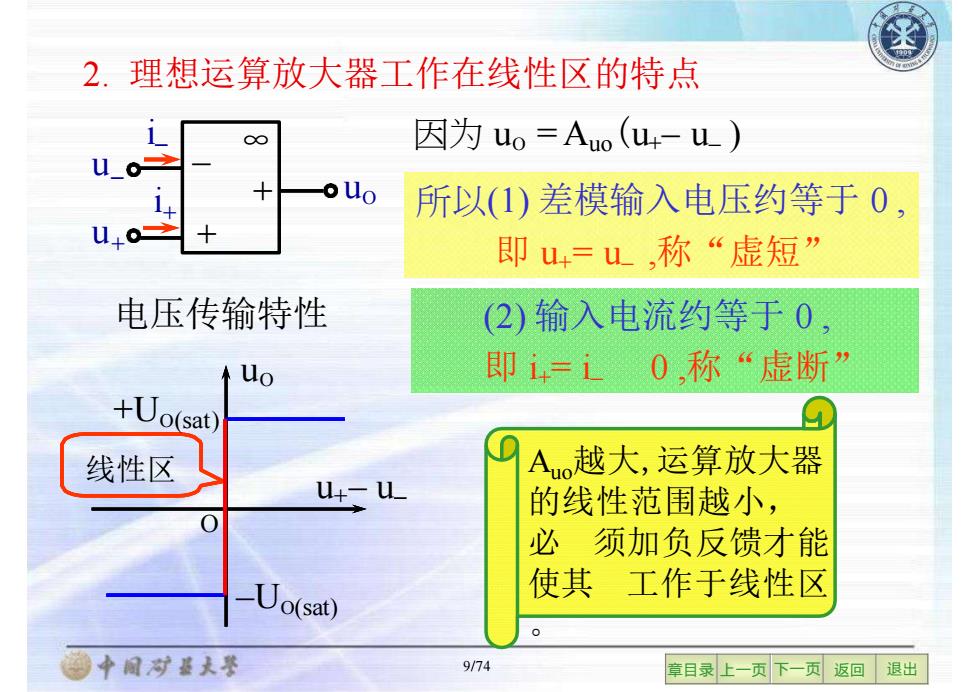

2.理想运算放大器工作在线性区的特点 因为uo=Auo（u4-u) ouo 所以(1)差模输入电压约等于0， 即u=u,称“虚短” 电压传输特性 (2)输入电流约等于0， uo 即4=0，称“虚断” +Uo(sat) 线性区 Ao越大，运算放大器 u+-u 的线性范围越小， 必须加负反馈才能 -Uo(sat) 使其工作于线性区 。中间对整天擎 9/74 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 2. 理想运算放大器工作在线性区的特点 因为 uO = Auo(u+– u– ) 所以(1) 差模输入电压约等于 0 , 即 u+ = u– ,称“虚短” (2) 输入电流约等于 0 , 即 i+ = i– 0 ,称“虚断” uO u– u+ i+ i– – ∞ + + u+– u– 电压传输特性 uO 线性区 –UO(sat) +UO(sat) O Auo越大,运算放大器 的线性范围越小， 必 须加负反馈才能 使其 工作于线性区 。 9/74
3.理想运算放大器工作在饱和区的特点 电压传输特性 uo +Uo(sat) 饱和区 u+-山 -Uo(sat) (1) 输出只有两种可能，+Uo(sat)或-Uo(sat 当u4>u时，uo=+Uo(sat) u4<u时，uo=-Uo(sat) 不存在“虚短”现象 (2)i4=i0,仍存在“虚断”现象 10/74 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 3. 理想运算放大器工作在饱和区的特点 电压传输特性 u+– u– uO –UO(sat) (1)输出只有两种可能, +UO(sat)或–UO(sat) 当 u+> u– 时， uO = + UO(sat) u+< u– 时， uO = – UO(sat) 不存在 “虚短”现象 (2) i+ = i– 0,仍存在“虚断”现象 +UO(sat) 饱和区 O 10/74
