§1PERT网络图 (5)紧前工序与紧后工序 B (a) (c) (d) 2014-12-15 16

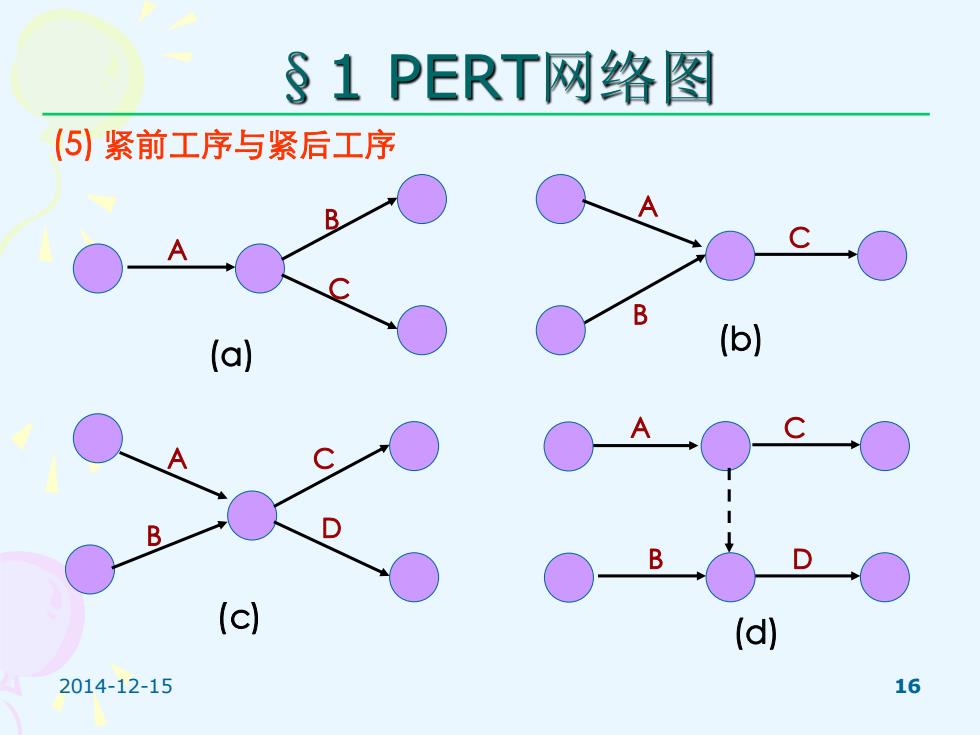

2014-12-15 16 §1 PERT网络图 (5) 紧前工序与紧后工序 A B C C A B A B C D A B C D (a) (b) (c) (d)
§1PERT网络图 6)网络图中不能有回路。 在本章讨论的网络图中不能有回路，即不可能有循环现 象。否则，将使组成回路的工序永远不能结束，工程永远不 能完工。在如下网络图7一4中出现的情况，显然是错误的。 b 3 图7一4 2014-12-15 17

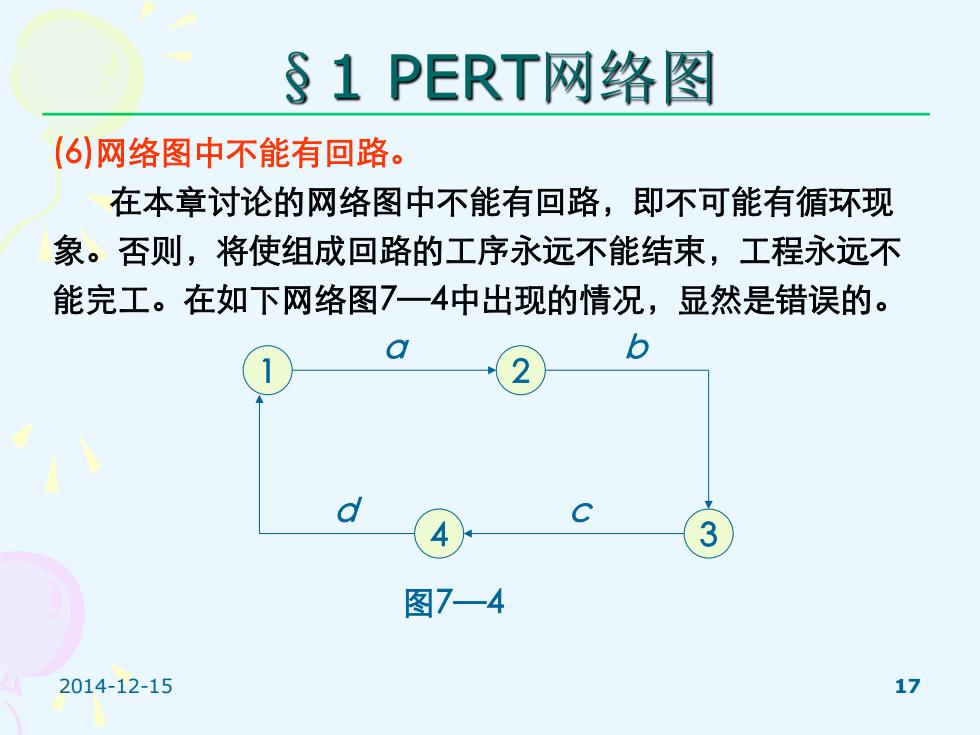

2014-12-15 17 §1 PERT网络图 (6)网络图中不能有回路。 在本章讨论的网络图中不能有回路，即不可能有循环现 象。否则，将使组成回路的工序永远不能结束，工程永远不 能完工。在如下网络图7—4中出现的情况，显然是错误的。 1 2 4 3 a b d c 图7—4
§1PERT网络图 (7)始点和终点 在网络图中，为表示工程的开始和结束，只能有一个始 点和一个终点。也就是除始点和终点外，其它各个结点的前 后都应有弧相连接，即图中不能有缺口，使网络图从始点经 任何路线都可到达终点。否则，将使某些工序失去与其紧后 (或紧前)工序应有的联系。 当工程开始时有几个工序平行作业，或在几个工序结束 后完工，用一个始点、一个终点表示。若这些工序不能用一 个始点或一个终点表示时，可用虚工序把它们与始点或终点 连起来。 2014-12-15 18

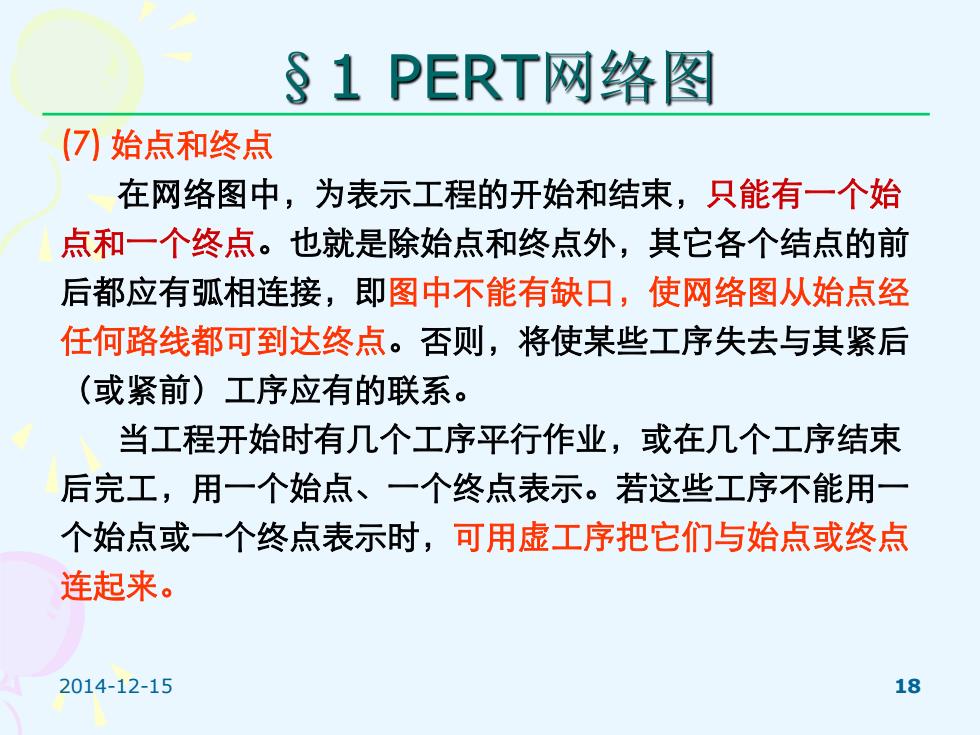

2014-12-15 18 §1 PERT网络图 (7) 始点和终点 在网络图中，为表示工程的开始和结束，只能有一个始 点和一个终点。也就是除始点和终点外，其它各个结点的前 后都应有弧相连接，即图中不能有缺口，使网络图从始点经 任何路线都可到达终点。否则，将使某些工序失去与其紧后 （或紧前）工序应有的联系。 当工程开始时有几个工序平行作业，或在几个工序结束 后完工，用一个始点、一个终点表示。若这些工序不能用一 个始点或一个终点表示时，可用虚工序把它们与始点或终点 连起来
