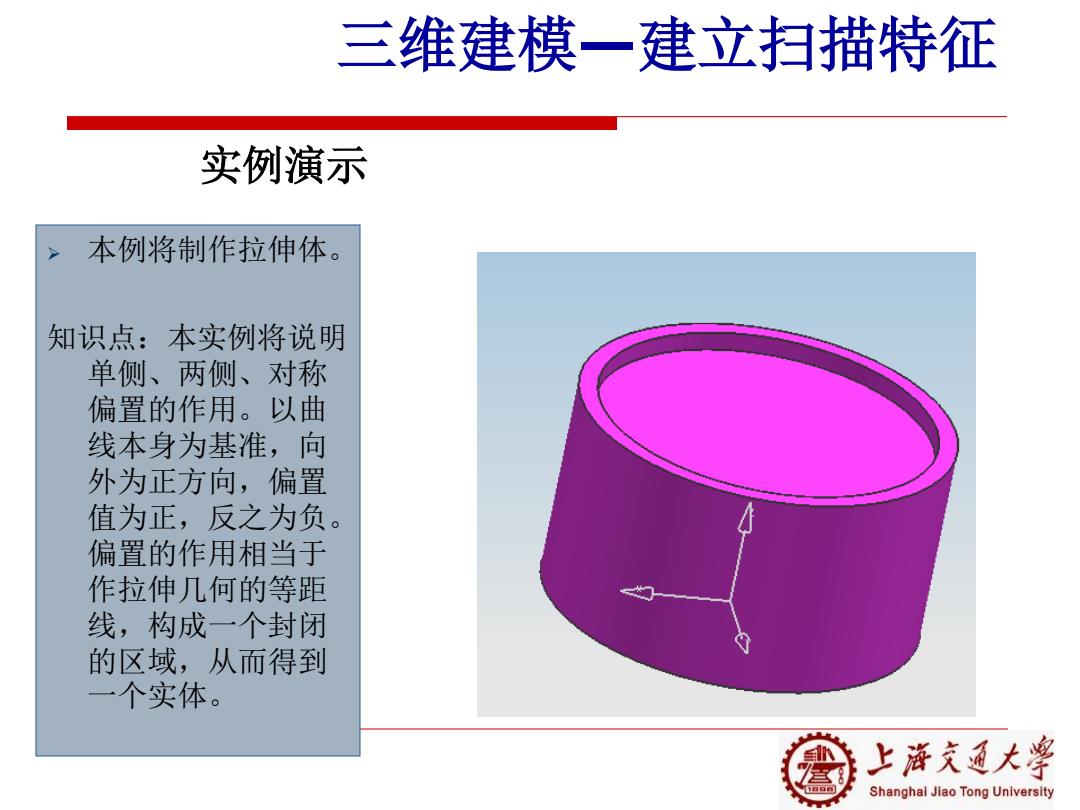

三维建模一建立扫描特征 实例演示 本例将制作拉伸体。 知识点：本实例将说明 单侧、两侧、对称 偏置的作用。以曲 线本身为基准，向 外为正方向，偏置 值为正，反之为负。 偏置的作用相当于 作拉伸几何的等距 线，构成一个封闭 的区域，从而得到 一个实体。 上游充通大 a Shanghai Jiao Tong University
➢ 本例将制作拉伸体。 知识点：本实例将说明 单侧、两侧、对称 偏置的作用。以曲 线本身为基准，向 外为正方向，偏置 值为正，反之为负。 偏置的作用相当于 作拉伸几何的等距 线，构成一个封闭 的区域，从而得到 一个实体。 三维建模—建立扫描特征 实例演示

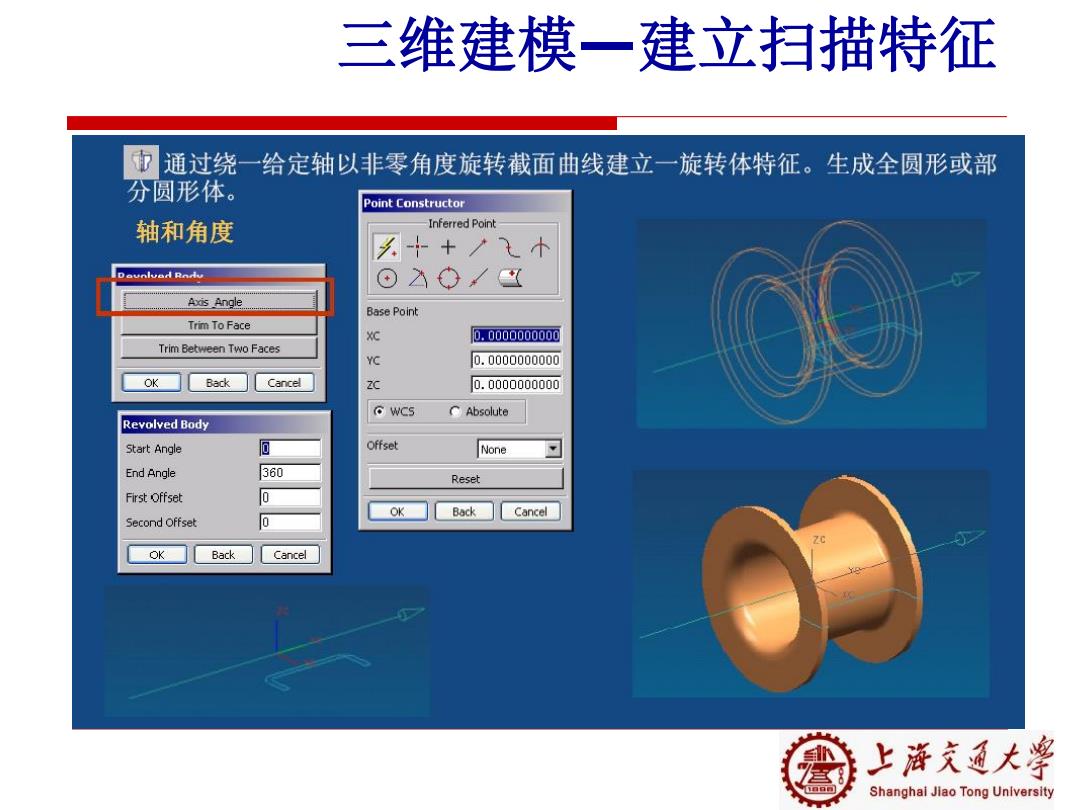

三维建模一建立扫描特征 印通过绕一给定轴以非零角度旋转截面曲线建立一旋转体特征。生成全圆形或部 分圆形体。 Point Constructor 轴和角度 Inferred Point ++飞木 aunlvad Rodv ⊙△0/ Axis Angle Base Point Trim To Face C 0.0000000000 Trim Between Two Faces YC 0.0000000000 OK Back Cancel ZC 0.0000000000 WCS CAbsolute Revolved Body Start Angle 回 Offset None End Angle 360 Reset First Offset 0 OK Back 0 Cancel Second Offset OK Back Cancel 上游充道大粤 1na间 Shanghai Jiao Tong University
三维建模—建立扫描特征

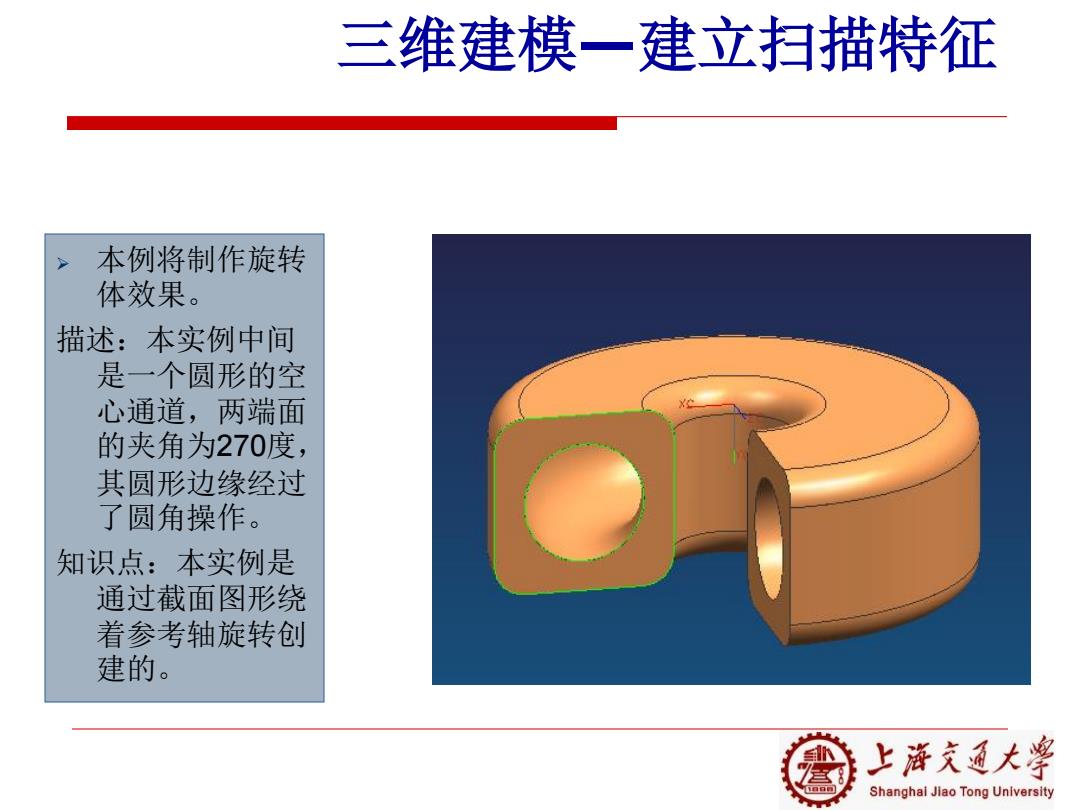

三维建模一建立扫描特征 本例将制作旋转 体效果。 描述：本实例中间 是一个圆形的空 心通道，两端面 的夹角为270度， 其圆形边缘经过 了圆角操作。 知识点：本实例是 通过截面图形绕 着参考轴旋转创 建的。 8 上游充通大 a Shanghai Jiao Tong University
➢ 本例将制作旋转 体效果。 描述：本实例中间 是一个圆形的空 心通道，两端面 的夹角为270度， 其圆形边缘经过 了圆角操作。 知识点：本实例是 通过截面图形绕 着参考轴旋转创 建的。 三维建模—建立扫描特征

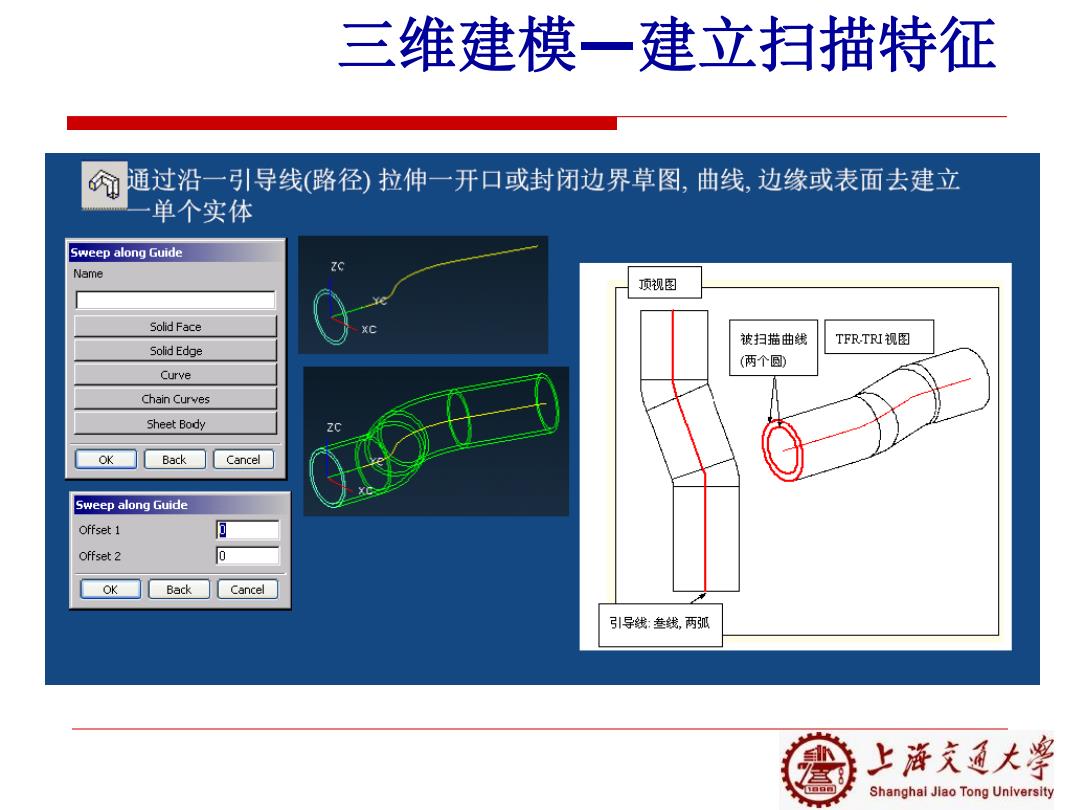

三维建模一建立扫描特征 通过沿一引导线（路径）拉伸一开口或封闭边界草图，曲线，边缘或表面去建立 单个实体 Sweep along Guide Name 顶视图 Solid Face XC 被扫描曲线 TFR.TRI视图 Solid Edge (两个圆) Curve Chain Curves Sheet Body OK Back Cancel Sweep along Guide Offset 1 Offset 2 OK Back Cancel 引导线：叁线，两弧 上游充通大￥ Shanghai Jlao Tong University
三维建模—建立扫描特征

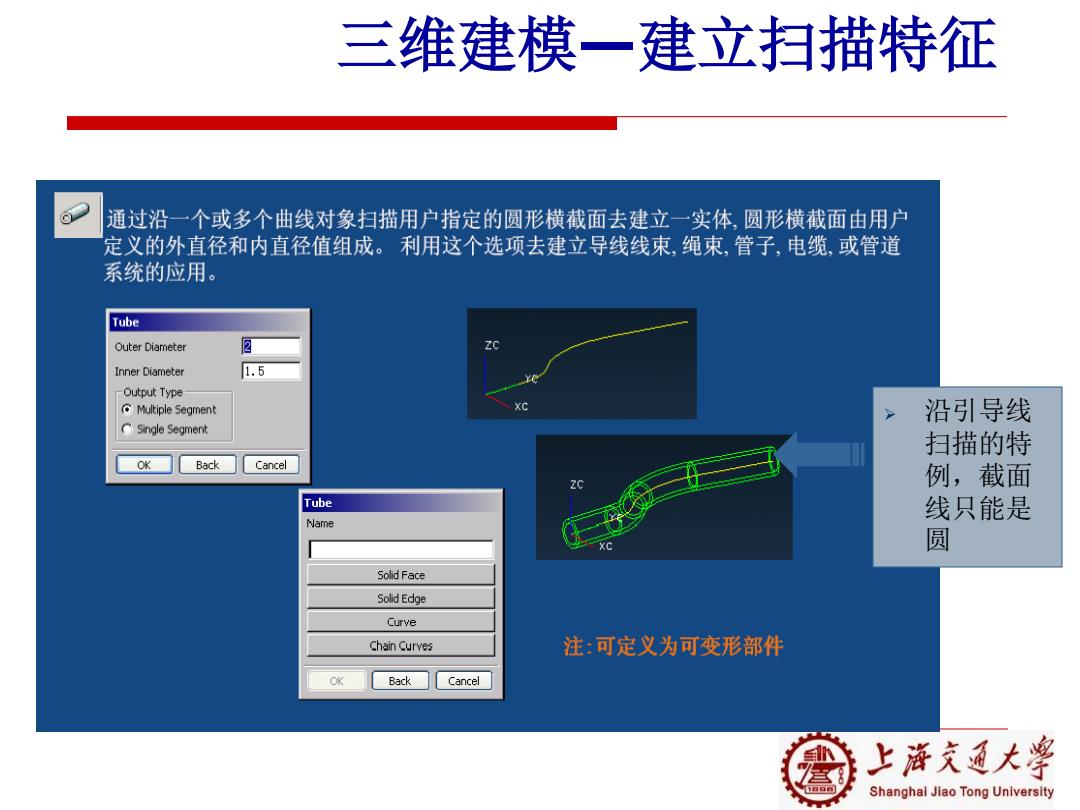

三维建模一建立扫描特征 通过沿一个或多个曲线对象扫描用户指定的圆形横截面去建立一实体，圆形横截面由用户 定义的外直径和内直径值组成。利用这个选项去建立导线线束，绳束，管子，电缆，或管道 系统的应用。 Tube Outer Diameter Inner Diameter 1.5 Output Type Multiple Segment XC 沿引导线 CSingle Segment 扫描的特 0米 Back Cancel 例，截面 Tube 线只能是 Name 圆 Solid Face Solid Edge Curve Chain Curves 注：可定义为可变形部件 Back Cancel 上游充通大 Shanghai Jlao Tong University
➢ 沿引导线 扫描的特 例，截面 线只能是 圆 三维建模—建立扫描特征
