电气测试技术 第4章张电量的电测技术 电桥的零位调整 由于制造工艺的原因应变传感器在不受载荷时，其输出电 压不为零，因此使用前必须调零。 (1)直流电桥调零 关调 零 y 调 位 能 力 图4-16直流电桥调零电路 a)联调零b)并联调零 同菌州文通大￥
电气测试技术 第4章非电量的电渊校木 (2)交流电桥调零 图4-11的转 工以复阻抗 Z~Z分别 自桥。交流 电桥的分材 R4 R3 电阻平衡， 而交流电材 位平衡， 即必须满厅 RP 由此可见， 有电阻和 电容调零 C /R2 U 图4-17交流电桥调零 @前州克通大￥

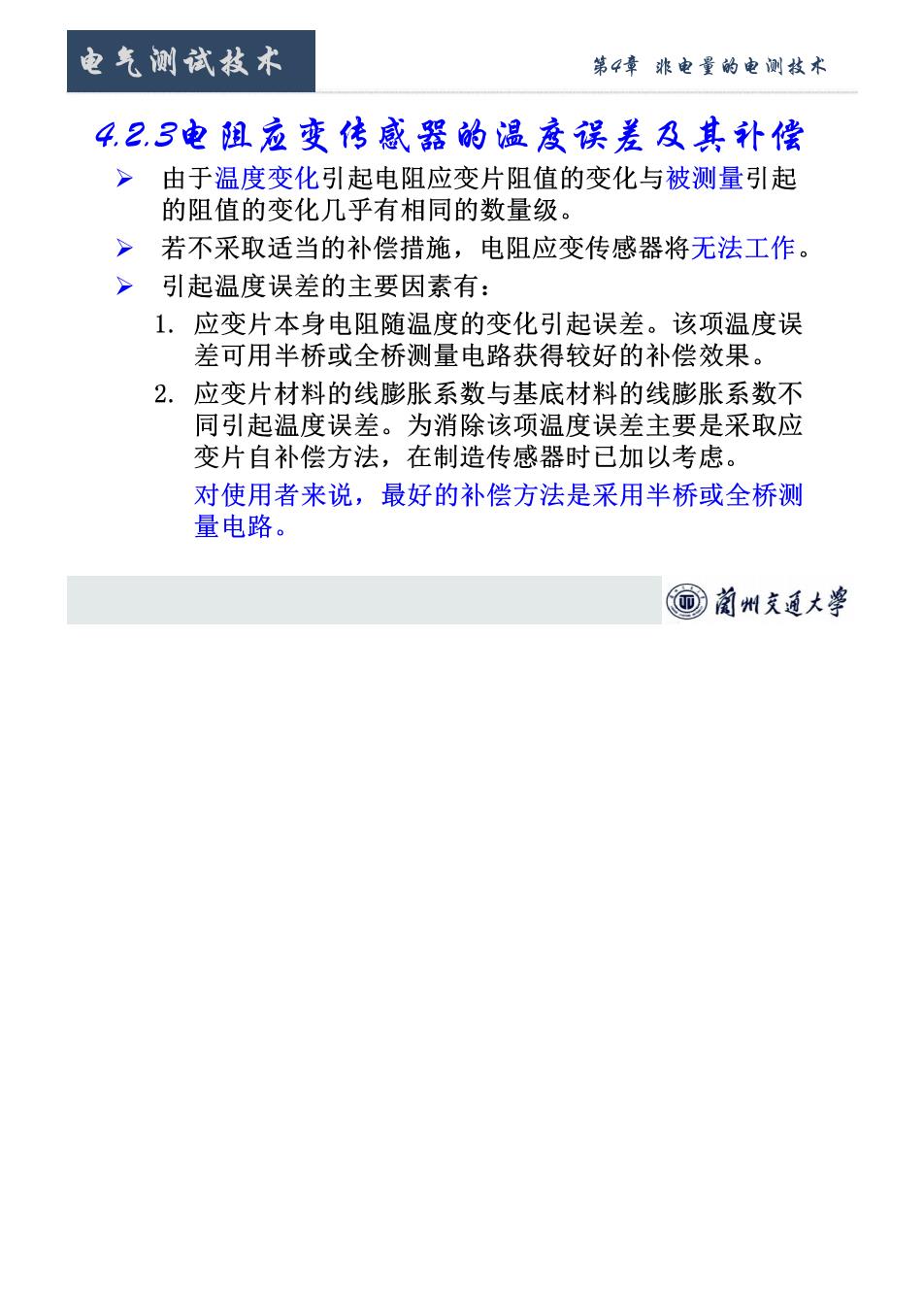

电气测试技术 第4章非电量的电测校木 42.3电阻应变传感器的温度误差及其补偿 > 由于温度变化引起电阻应变片阻值的变化与被测量引起 的阻值的变化几乎有相同的数量级。 >若不采取适当的补偿措施，电阻应变传感器将无法工作， >引起温度误差的主要因素有： 1,应变片本身电阻随温度的变化引起误差。该项温度误 差可用半桥或全桥测量电路获得较好的补偿效果。 2.应变片材料的线膨胀系数与基底材料的线膨胀系数不 同引起温度误差。为消除该项温度误差主要是采取应 变片自补偿方法，在制造传感器时已加以考虑。 对使用者来说，最好的补偿方法是采用半桥或全桥测 量电路。 同菌州克通大￥

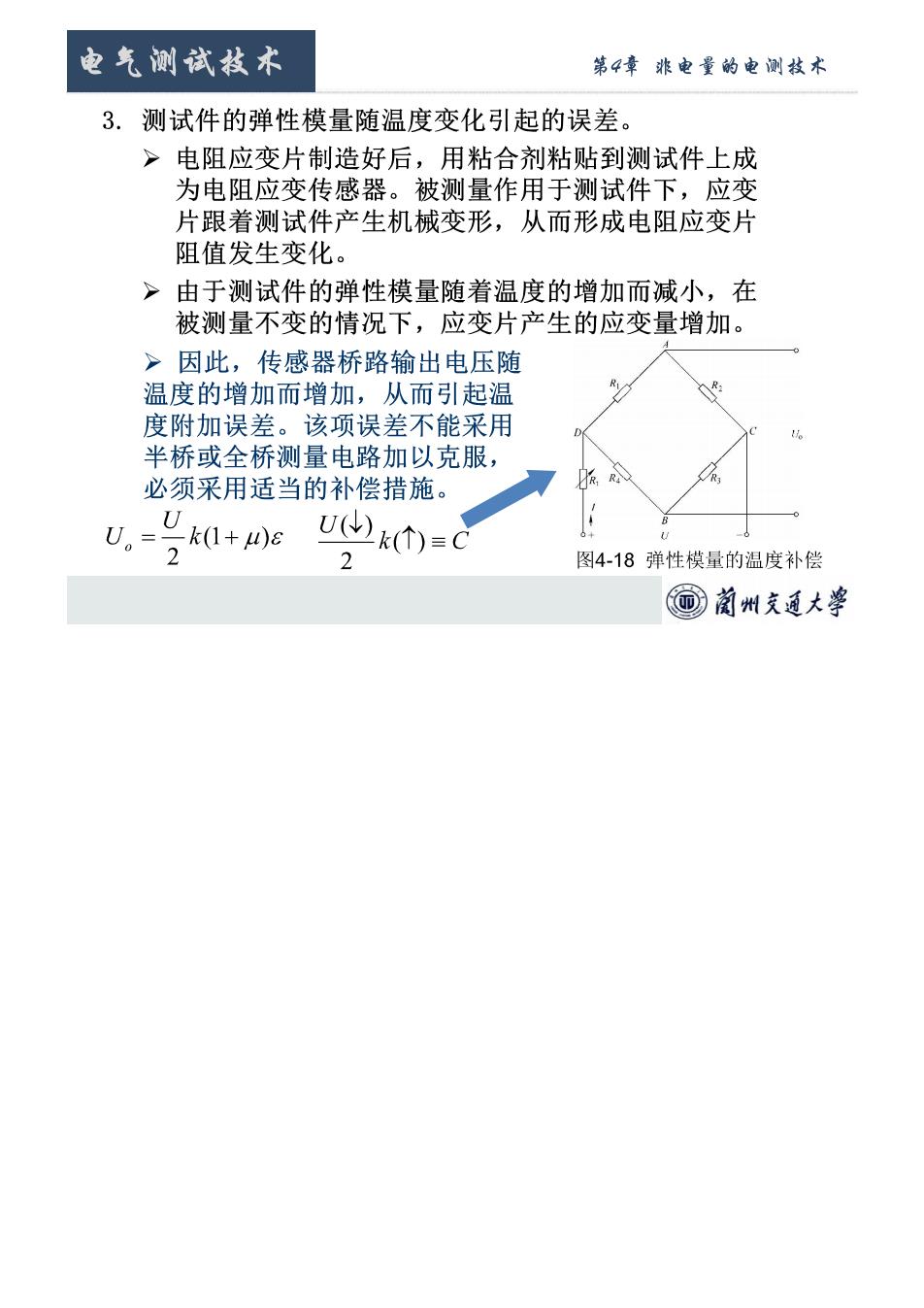

电气测试技术 第4章非电量的电测校术 3.测试件的弹性模量随温度变化引起的误差。 >电阻应变片制造好后，用粘合剂粘贴到测试件上成 为电阻应变传感器。被测量作用于测试件下，应变 片跟着测试件产生机械变形，从而形成电阻应变片 阻值发生变化 >由于测试件的弹性模量随着温度的增加而减小，在 被测量不变的情况下，应变片产生的应变量增加。 >因此，传感器桥路输出电压随 温度的增加而增加，从而引起温 度附加误差。该项误差不能采用 半桥或全桥测量电路加以克服， 必须采用适当的补偿措施。 +e Uk个)=C 图4-18弹性模量的温度补偿 回前州克通大￥
电气测试技术 第4章非电量的电测技术 42.4由阻元变传威器及其在用 1.电阻应 慧接 电阻 为应力和应变外， 还广 用于测量如力、 压力、 物理量。 1)测力 皆Flash。 图4-1 限可 心压力量程上 可用空心简式 结构 受的纵向应变为： (N/m2)。 沿圆周方 为：8，=-I8 同菌州文通大￥
