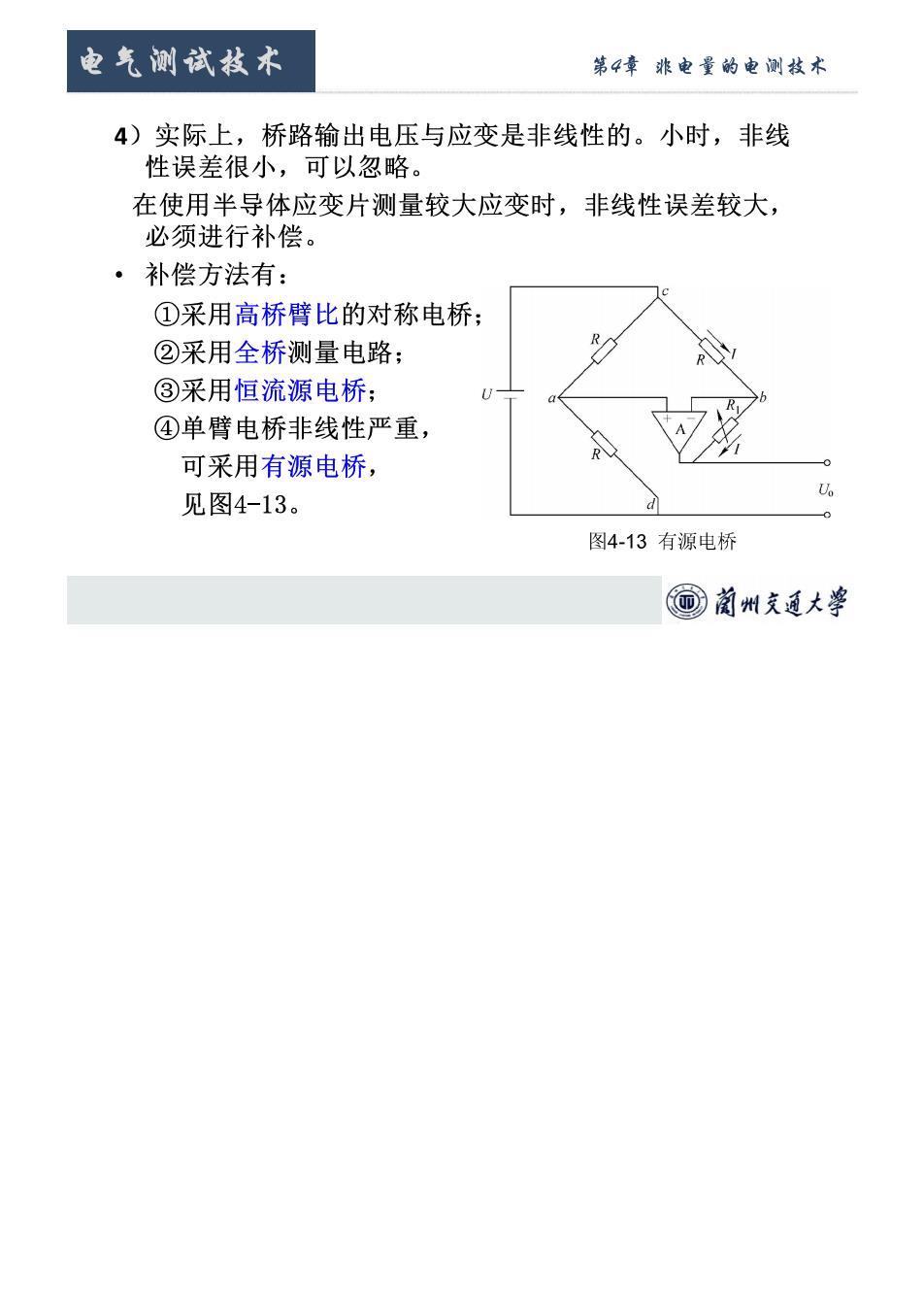

电气测试技水 第4章非电量的电测校术 4)实际上，桥路输出电压与应变是非线性的。小时，非线 性误差很小，可以忽略。 在使用半导体应变片测量较大应变时，非线性误差较大， 必须进行补偿 ·补偿方法有： ①采用高桥臂比的对称电桥： ②采用全桥测量电路： ③采用恒流源电桥： ④单臂电桥非线性严重， 可采用有源电桥， 见图4-13。 图4-13有源电桥 回前州克通大￥

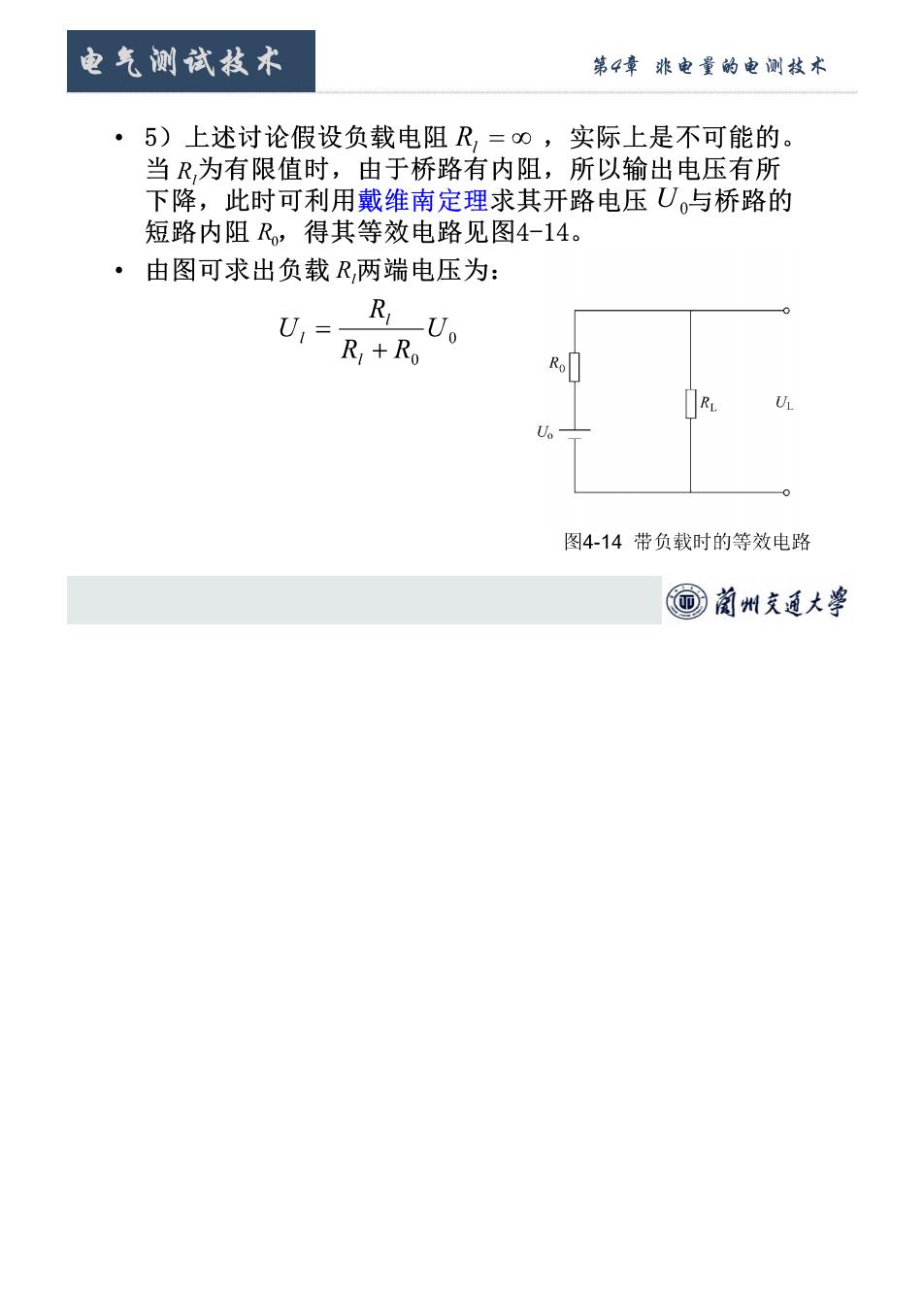

电气测试技术 第4章非电量的电测技术 5)上述讨论假设负载电阻R,=0,实际上是不可能的 当R,为有限值时，由于桥路有内阻，所以输出电压有所 下降，此时可利用戴维南定理求其开路电压U,与桥路的 短路内阻R,得其等效电路见图4-14。 ·由图可求出负载R两端电压为： U,= R+Ro 图414带负载时的等效电路 同菌州文通大￥

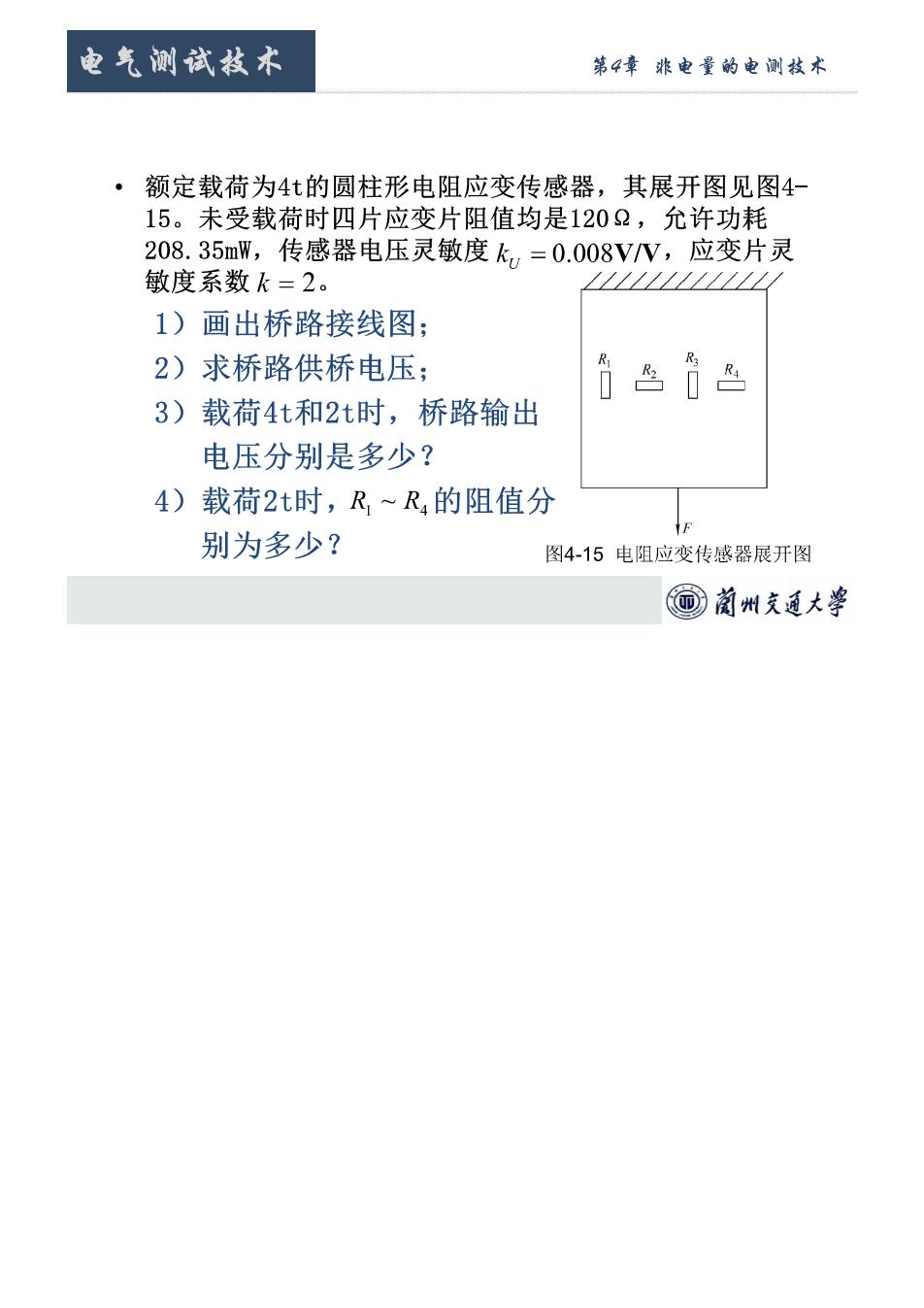

电气测试技术 第4章非电量的电渊校木 。 额定载荷为4t的圆柱形电阻应变传感器，其展开图见图4 15。未受载荷时四片应变片阻值均是1202，允许功耗 208.35mW,传感器电压灵敏度k=0.008V/N,应变片灵 敏度系数k=2。 1)画出桥路接线图： 2)求桥路供桥电压： 3)载荷4t和2t时，桥路输出 电压分别是多少？ 4)载荷2t时，R~R,的阻值分 别为多少？ 图4-15电阻应变传感器展开图 回前州克通大￥
电气测试技术 第4章非电量的电测技术 解： 1)根据上面结论1)，产生相同应变的应变片不能接在相 邻桥臂上。画出桥路接线图见图4-11. 2)设供桥电压为U,在全桥中每 据式(4-19)得： 2 R 因此，U=√4PR=V4×208.35×10 3)载荷4t时的输出电压 U =kU=0.008V 传感器是线性的，因此载荷2t 2x80mV 图4-11桥式测量电路 同菌州文通大￥

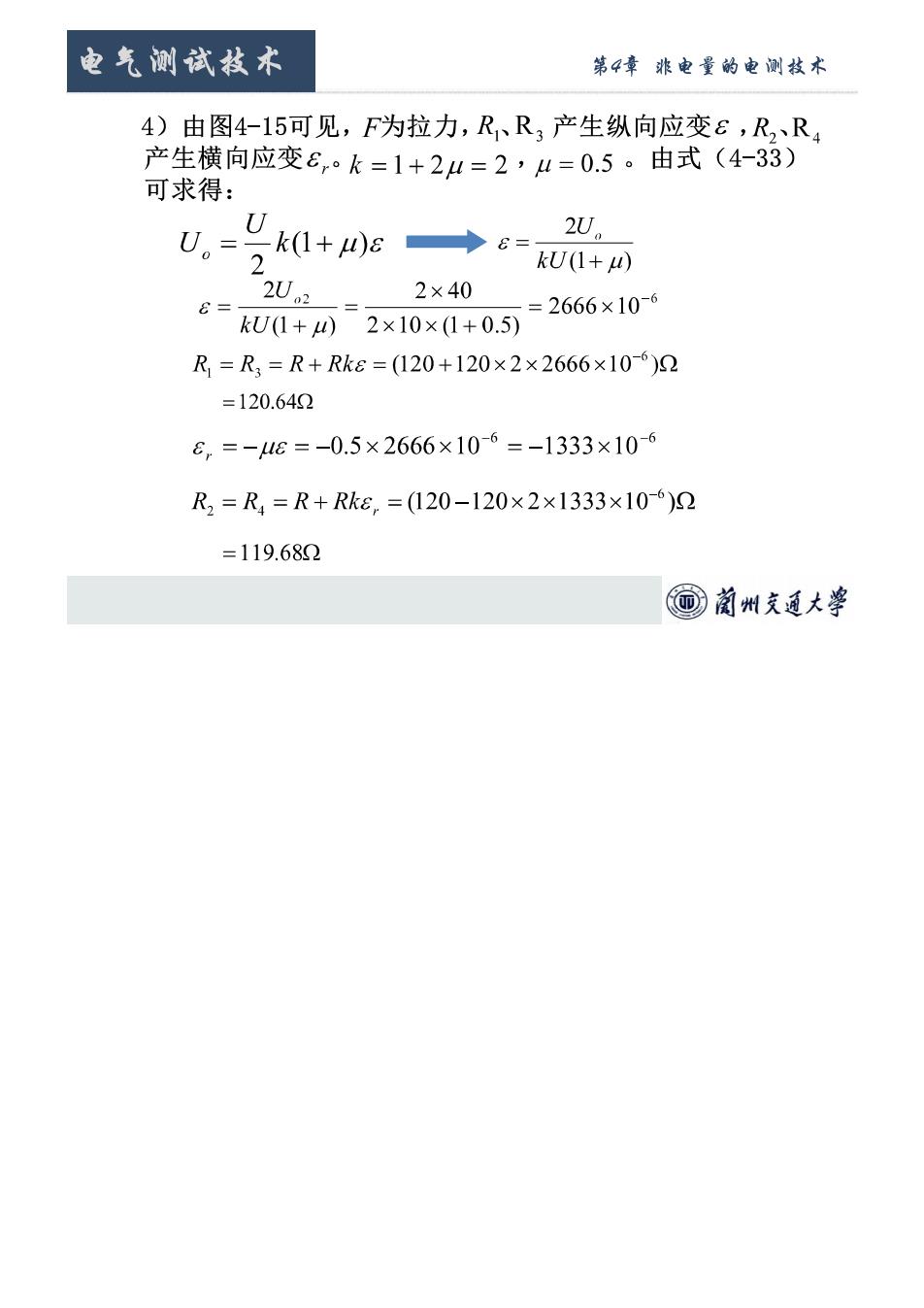

电气测试技术 第4章非电量的电测校术 4)由图4-15可见，F为拉力，R、R,产生纵向应变￡，R2、R。 产生横向应变￡，k=1+24=2,4=0.5。由式(4-33) 可求得： U,-kl+→=+ 2U 2U2 2×40 6= =2666×10- kU1+)2×10×(1+0.5) R=R,=R+Rke=(120+120×2×2666×10-6)2 =120.642 6,=-4uE=-0.5×2666×106=-1333×10-6 R2=R,=R+Rk8.=(120-120×2×1333×106)2 =119.682 回前州克通大￥
