电气测试技术 第4章非电量的电测校术 电位器式传感器结构形式 电位器式传感器分类 a滑线式 一滑线式 一半导体式 一骨架式 -分段电阻式 一液体触点式 ·电位器式传感器结构 如右图所示。 度体触点式 回前州克通大￥
电气测试技术 第4章非电量的电测技木 4.1,2线性电位器式传感器 ·线性电位器式传感器的理想空载（负载电阻）特性曲线应 具有严格的直线性关系。图4-2是线性电位器式传感器原 理图。由图可见，线性电位器式传感器的骨架截面处处相 等，由材料均匀的金属电阻丝按相等截距绕制成电阻元件 因此其最大电阻值为： 2p(b+h)N ·式中，P为导线的电阻率； A为导线的截面积： b和h分别为骨架的宽度 和高度； N为电位器线圈的总匝数。 图42线性电位器式传感器原理图 a)结构图b)原理图 同菌州文通大￥
电气测试技术 第4章非电量的电渊校木 由于电位器单位长度上电阻值处处相等，当电刷行程为x 时，对应的空载输出电阻和输出电压分别为： R,=a·x=kax Xmax 和 U,=Um.x=kut X max ·式中，xx和U分别为电位器电刷的最大行程和加于电位 器两端的最大电压：k.和k分别为线性电位器的电阻灵敏 度和电压灵敏度。 ·由于x=M,t为导线间的节距，因此R和k可表示为： kg =2(b+h)p 和 k=126+h)p At 式中，【为导线中的电流。 回前州克通大￥

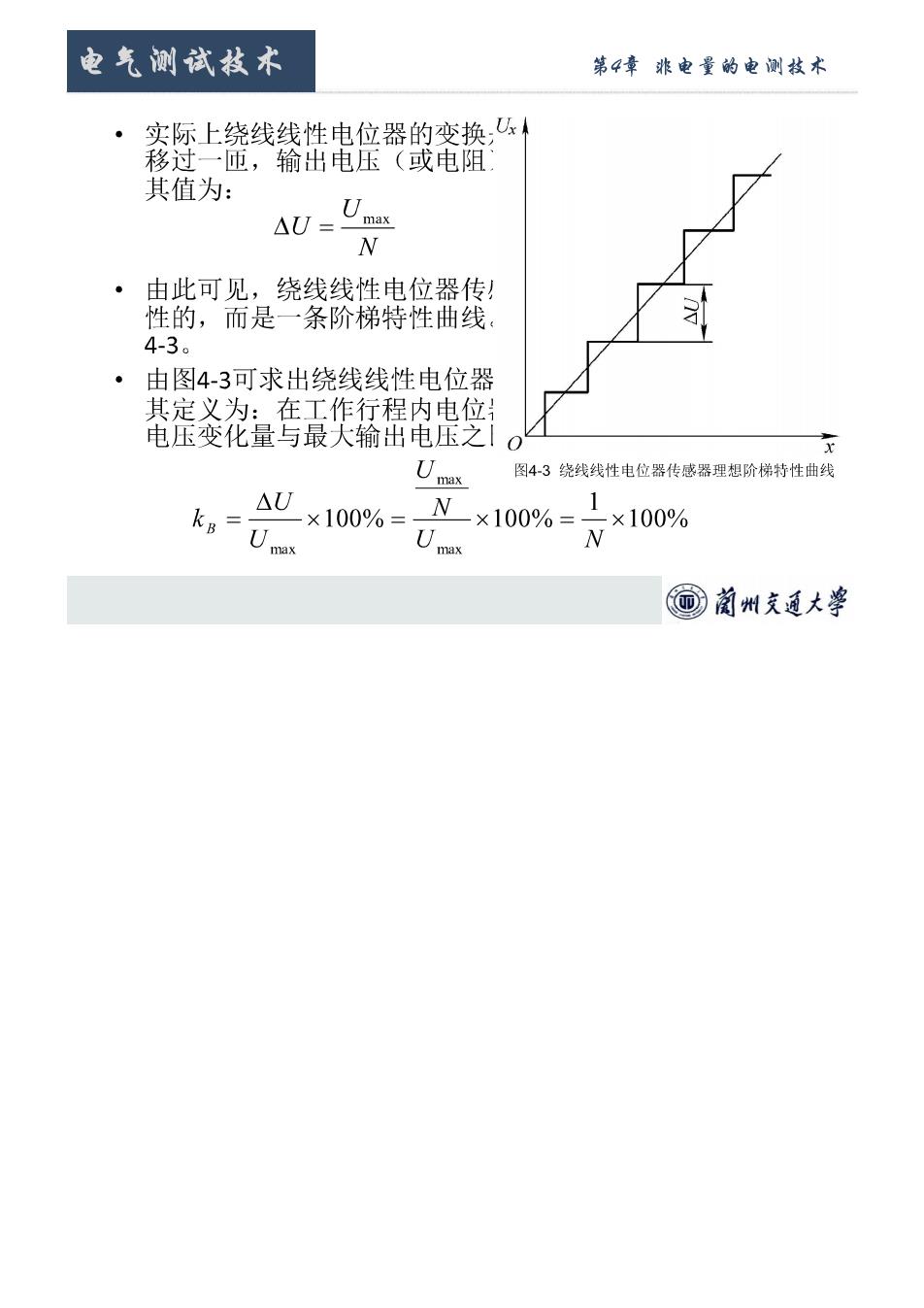

电气测试技术 第4章非电量的电测技术 实际上绕线线性电位器的变换，4 移过一匝，输出电压（或电阻 其值为： 4U=0 N ·由此可见，绕线线性电位器传 性的，而是一条阶梯特性曲线 4-3。 由图4-3可求出绕线线性电位器 其定义为：在工作行程内电位 电压变化量与最大输出电压之 0 Umax 图4-3绕线线性电位器传感器理想阶梯特性曲线 △U kg= ×100%=,Nx100%= ×100% 同菌州文通大￥

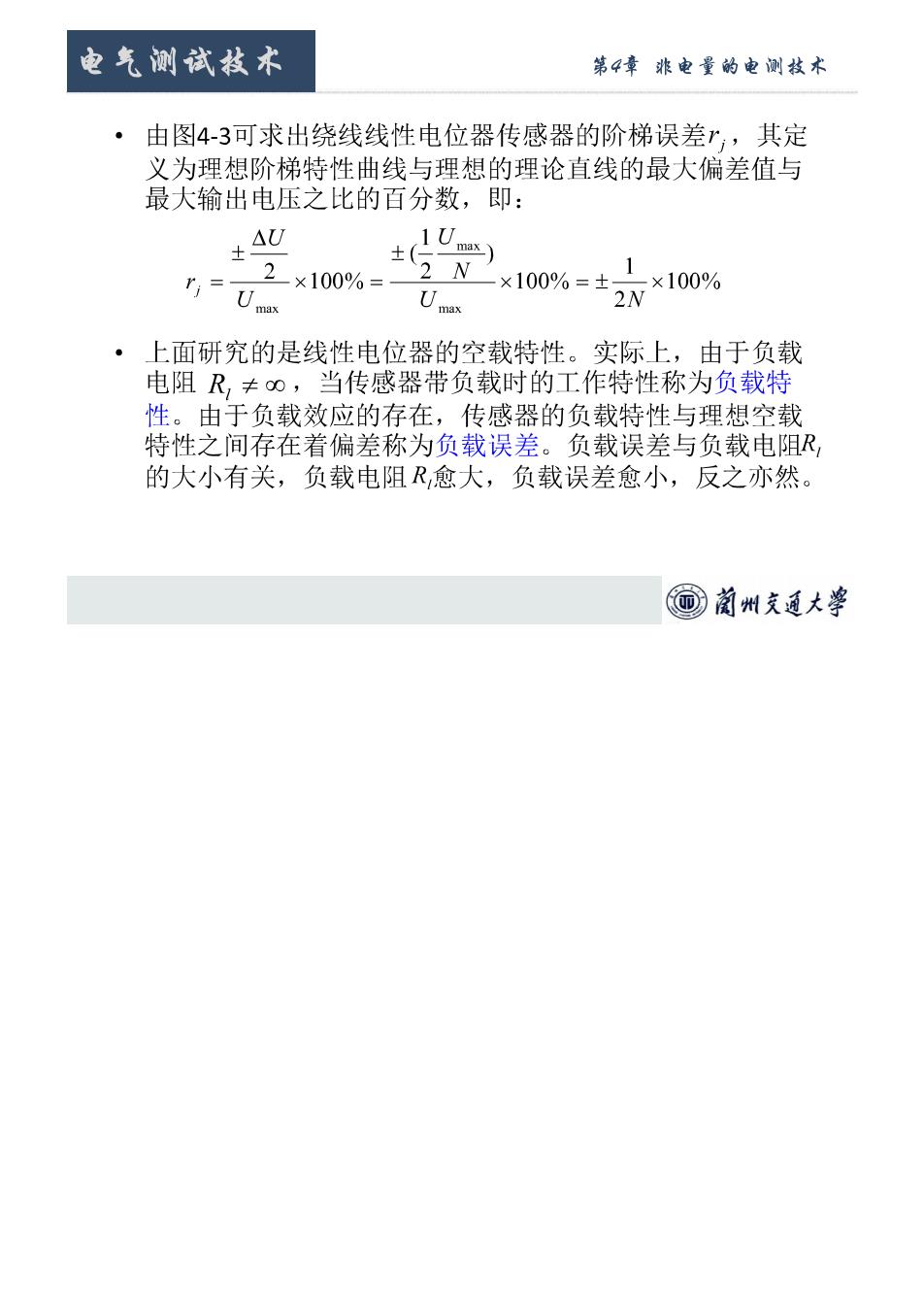

电气测试技术 第4章非电量的电测校术 由图4-3可求出绕线线性电位器传感器的阶梯误差r,其定 义为理想阶梯特性曲线与理想的理论直线的最大偏差值与 最大输出电压之比的百分数，即： +40 1；= ×100%= U 资2wm% 2x*100% ·上面研究的是线性电位器的空载特性。实际上，由于负载 电阻R,≠0，当传感器带负载时的工作特性称为负载特 性。由于负载效应的存在，传感器的负载特性与理想空载 特性之间存在着偏差称为负载误差。负载误差与负载电阻R 的大小有关，负载电阻R愈大，负载误差愈小，反之亦然。 @前州克通大￥
