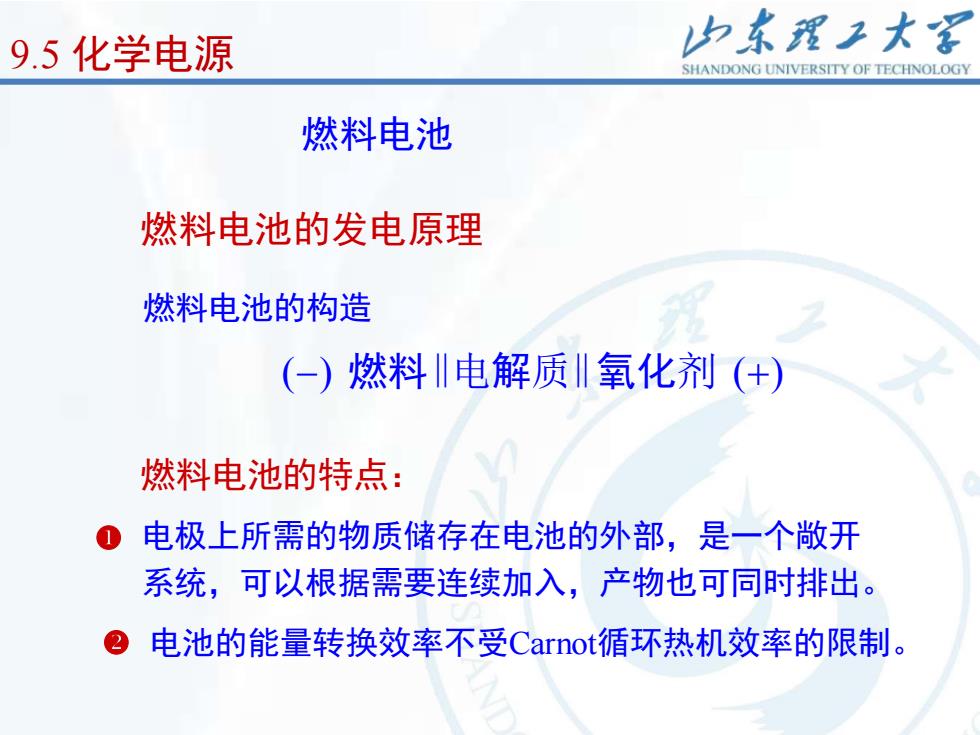

山东理工大客9.5化学电源SHANDONGUNIVERSITYOFTECHNOLOGY燃料电池燃料电池的发电原理燃料电池的构造(一）燃料Ⅱ电解质Ⅱ氧化剂(+)燃料电池的特点：电极上所需的物质储存在电池的外部，是一个敬开系统，可以根据需要连续加入，产物也可同时排出。电池的能量转换效率不受Carnot循环热机效率的限制
燃料电池的特点： 电极上所需的物质储存在电池的外部，是一个敞开 系统，可以根据需要连续加入，产物也可同时排出。 电池的能量转换效率不受Carnot循环热机效率的限制。 燃料电池 9.5 化学电源 燃料电池的发电原理 燃料电池的构造 ( ) ( ) − + 燃料 解 氧化 ‖ ‖ 电 质 剂

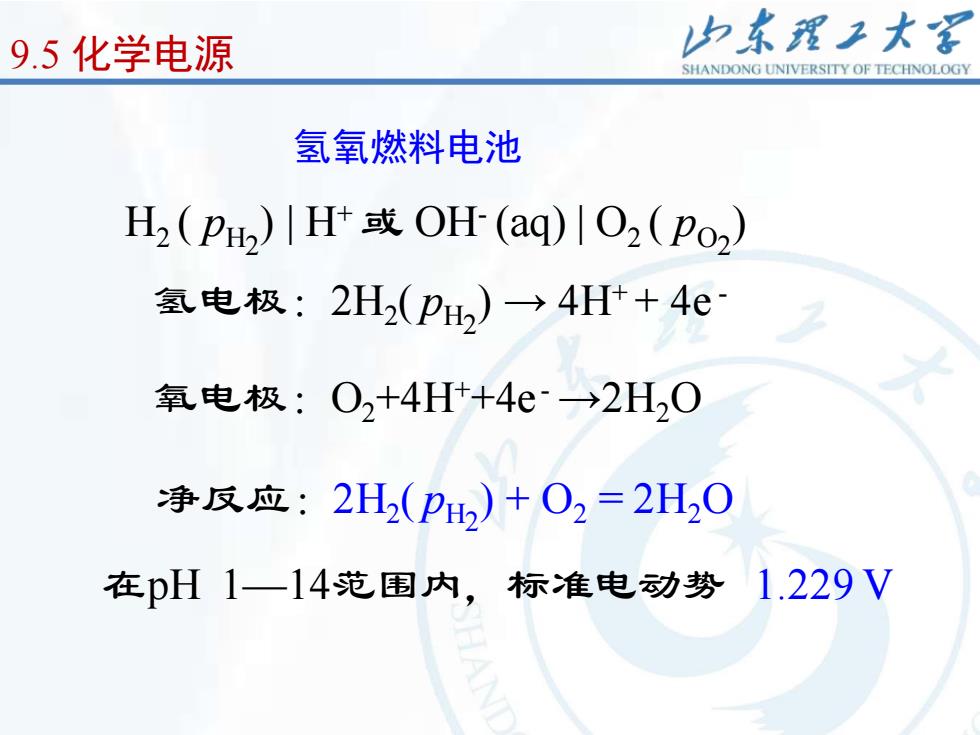

山东理工大客9.5化学电源SHANDONGUNIVERSITYOFTECHNOLOGY氢氧燃料电池H(PH) / H+或 OH (aq) / O2(Po2)氢电极：2H2(PHs）→4H++4e氧电极：O,+4H++4e-→2H,0净反应：2H(PH,）+O2=2H,01.229 V在pH 1一14范围内，标准电动势
H2 ( pH2 ) | H+ 或 OH- (aq) | O2 ( pO2 ) 氧电极：O2+4H++4e- →2H2O 氢电极：2H2 ( pH2 ) → 4H+ + 4e - 净反应：2H2 ( pH2 ) + O2 = 2H2O 在pH 1—14范围内，标准电动势 1.229 V 氢氧燃料电池 9.5 化学电源

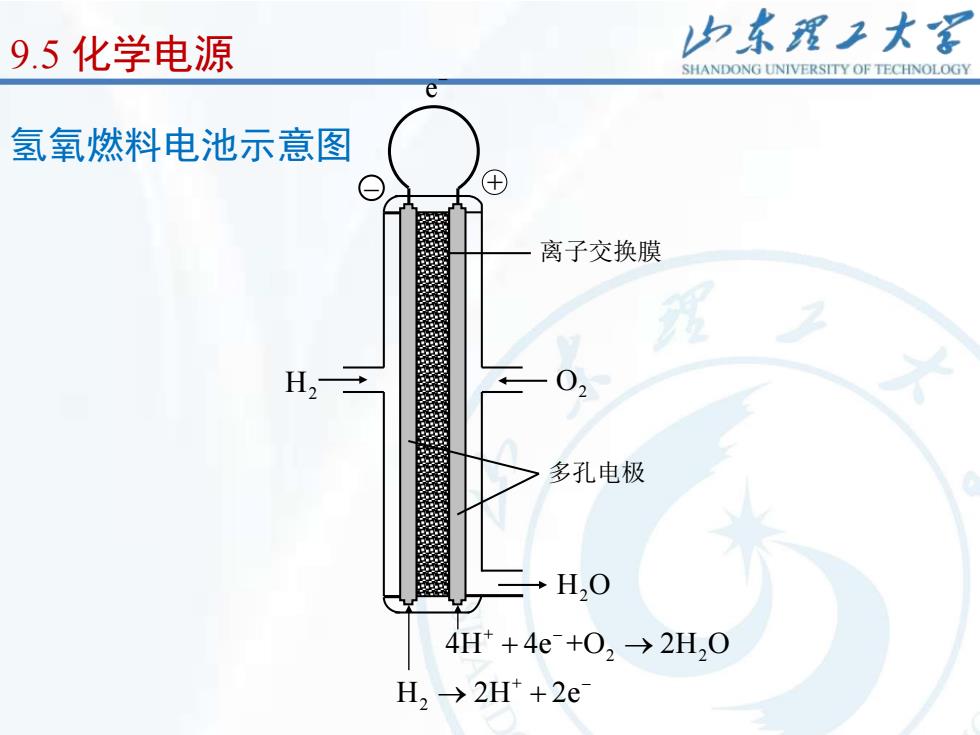

山东理工大享9.5化学电源SHANDONGUNIVERSITYOFTECHNOLOGY氢氧燃料电池示意图离子交换膜H二()多孔电极H,O4H*+4e+0, →2H,0H, →2H+ + 2e
H2 多孔电极 离子交换膜 − + e − + 4H 4e +O 2H O 2 2 − + → + H 2H 2e 2 → + − O2 H O2 氢氧燃料电池示意图 9.5 化学电源
