山东理工大客SHANDONGUNIVERSITYOFTECHNOLOGY第九章可逆电池的电动势及其应用E/V(A)02R1.5Fe3+EW1.0Fe203(B)BHA福0.5腐蚀区(D)(b)ES.C0Fe2+H2010.5-1.0(C)(a)FeH2-1.5Ex28046101214pH
1 第九章
山东理工大客第九章可逆电池的电动势及其应用SHANDONGUNIVERSITYOFTECHNOLOGYS 9. 1可逆电池和可逆电极$ 9. 22电动势的测定S9.33可逆电池的书写方法及电动势的取号S9.4可逆电池的热力学S9.5电动势产生的机理S9.6电极电势和电池的电动势S9.7电动势测定的应用2025/4/42

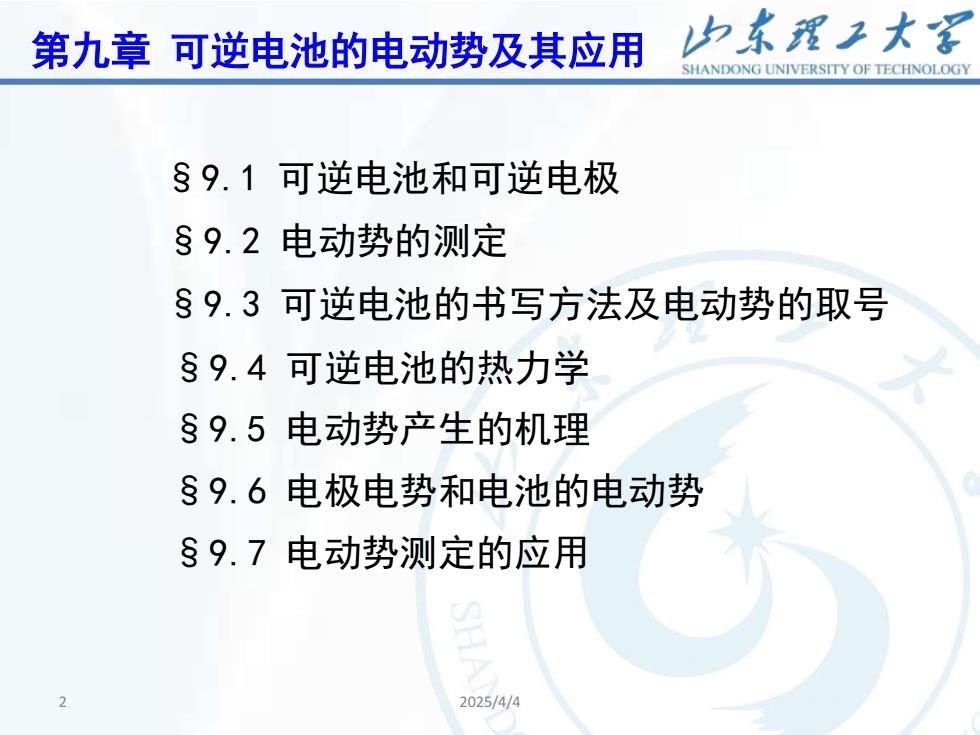

2 2025/4/4 2 第九章 可逆电池的电动势及其应用 §9.1 可逆电池和可逆电极 §9.2 电动势的测定 §9.3 可逆电池的书写方法及电动势的取号 §9.4 可逆电池的热力学 §9.5 电动势产生的机理 §9.6 电极电势和电池的电动势 §9.7 电动势测定的应用
山东理工大客电池：化学能转换为电能的场所SHANDONGUNIVERSITYOFTECHNOLOGY如何把化学能转变成电能？1：该化学反应是氧化还原反应，或包含有氧化还原的过程2．有适当的装置，使化学反应分别通过在电极上的反应来完成3．有两个电极和与电极建立电化学平衡的相应电解质4．有其他附属设备，组成一个完整的电路2025/4/43

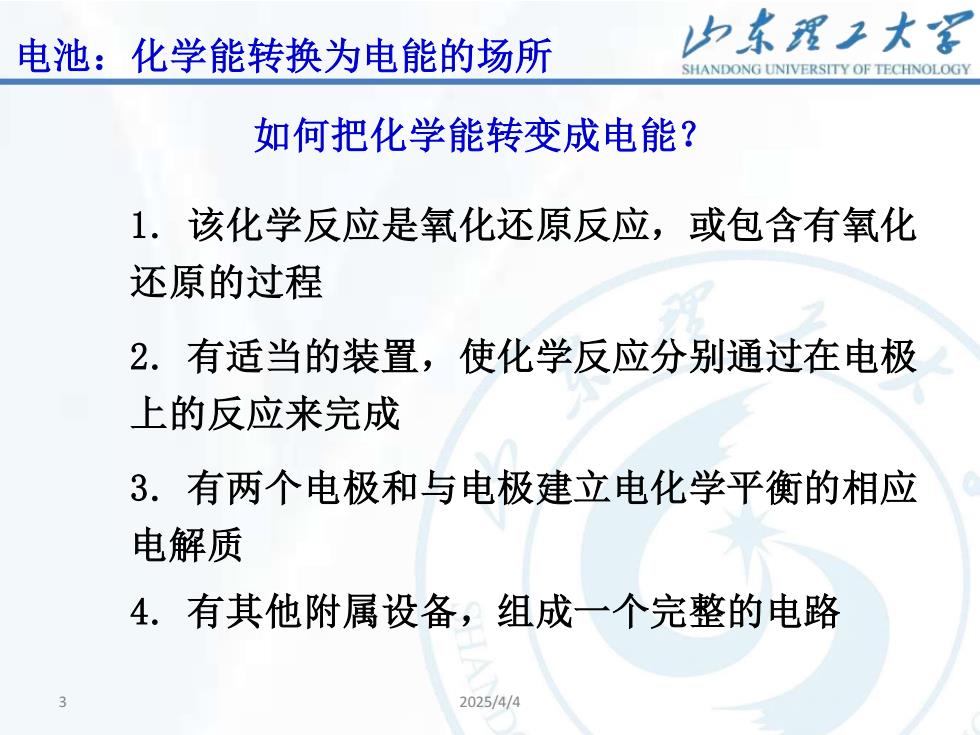

3 2025/4/4 3 如何把化学能转变成电能？ 1. 该化学反应是氧化还原反应，或包含有氧化 还原的过程 2. 有适当的装置，使化学反应分别通过在电极 上的反应来完成 3. 有两个电极和与电极建立电化学平衡的相应 电解质 4. 有其他附属设备，组成一个完整的电路 电池：化学能转换为电能的场所
山东理工大客电池：化学能转换为电能的场所SHANDONGUNIVERSITY OFTECHNOLOGY常见电池的类型化学电池——凡电池中物质变化为化学反应者称为化学电池浓差电池一—凡电池中物质变化为浓度变化者称为浓差电池单液化学电池-化学电池双液化学电池电池单液浓差电池（电极浓差电池浓差电池双液浓差电池

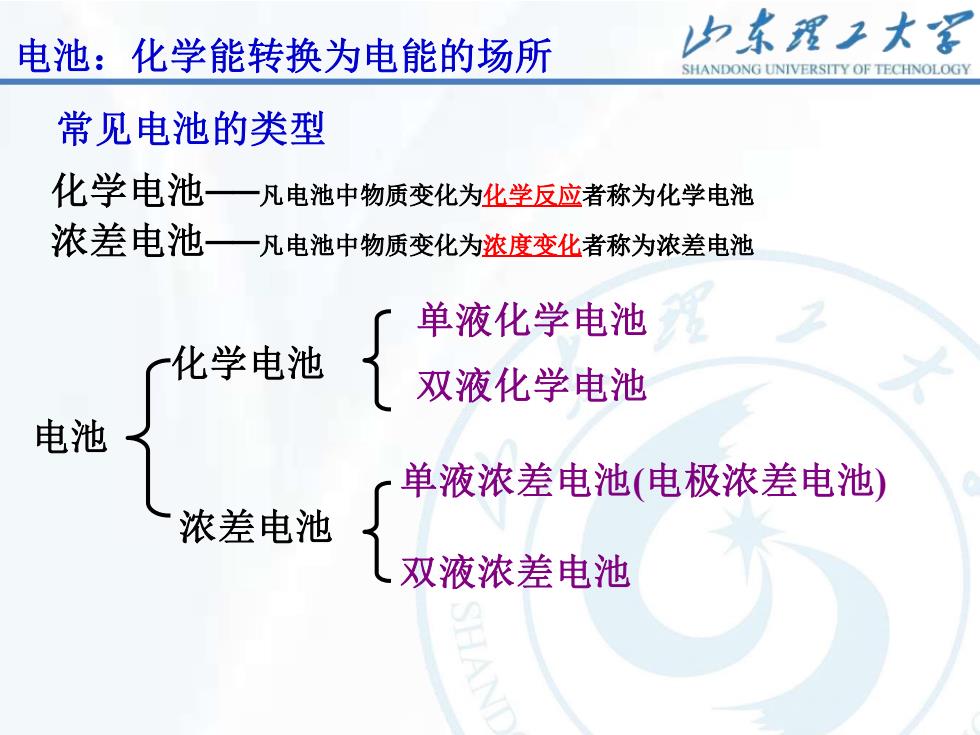

4 化学电池──凡电池中物质变化为化学反应者称为化学电池 浓差电池──凡电池中物质变化为浓度变化者称为浓差电池 电池 化学电池 浓差电池 单液浓差电池(电极浓差电池) 单液化学电池 双液化学电池 双液浓差电池 电池：化学能转换为电能的场所 常见电池的类型
山东理工大客电池：化学能转换为电能的场所SHANDONGUNIVERSITYOFTECHNOLOGY常见电池的类型Pt -Pt单液电池PtHOAgCl+Ag2025/4/45

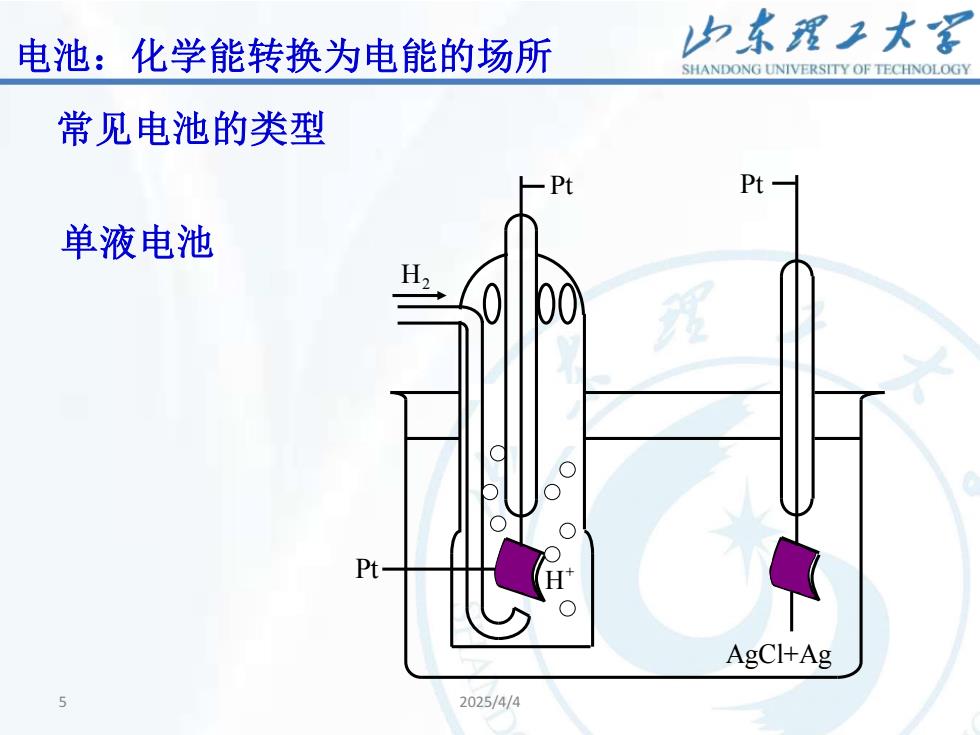

5 2025/4/4 5 常见电池的类型 单液电池 H2 Pt+ H Pt Pt AgCl+Ag 电池：化学能转换为电能的场所
