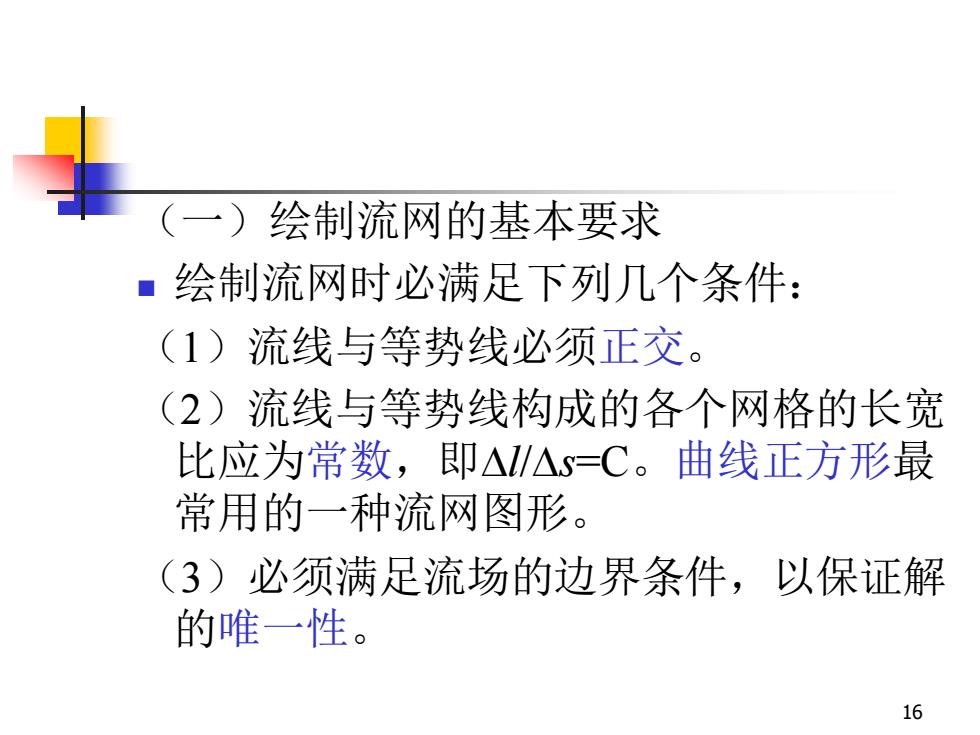

（一）绘制流网的基本要求■绘制流网时必满足下列几个条件：（1）流线与等势线必须正交。（2）流线与等势线构成的各个网格的长宽比应为常数，即△ll△s=C。曲线正方形最常用的一种流网图形。（3）必须满足流场的边界条件，以保证解的唯一性。16
16 （一）绘制流网的基本要求 ◼ 绘制流网时必满足下列几个条件： （1）流线与等势线必须正交。 （2）流线与等势线构成的各个网格的长宽 比应为常数，即l/s=C。曲线正方形最 常用的一种流网图形。 （3）必须满足流场的边界条件，以保证解 的唯一性

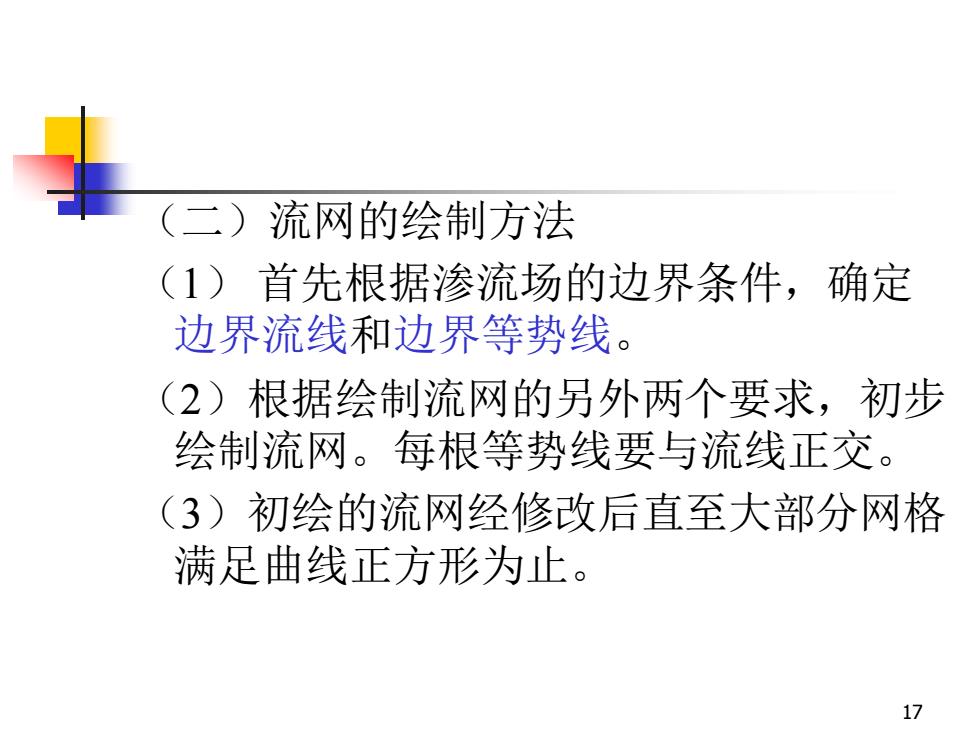

（二）流网的绘制方法（1）首先根据渗流场的边界条件，确定边界流线和边界等势线。（2）根据绘制流网的另外两个要求，初步绘制流网。每根等势线要与流线正交。（3）初绘的流网经修改后直至大部分网格满足曲线正方形为止。17
17 （二）流网的绘制方法 （1） 首先根据渗流场的边界条件，确定 边界流线和边界等势线。 （2）根据绘制流网的另外两个要求，初步 绘制流网。每根等势线要与流线正交。 （3）初绘的流网经修改后直至大部分网格 满足曲线正方形为止
（三）流网的应用■根据流网即可求得渗流场中各点的测管水头、水力坡降、渗透流速和渗流量。18
18 （三）流网的应用 ◼ 根据流网即可求得渗流场中各点的测管 水头、水力坡降、渗透流速和渗流量
