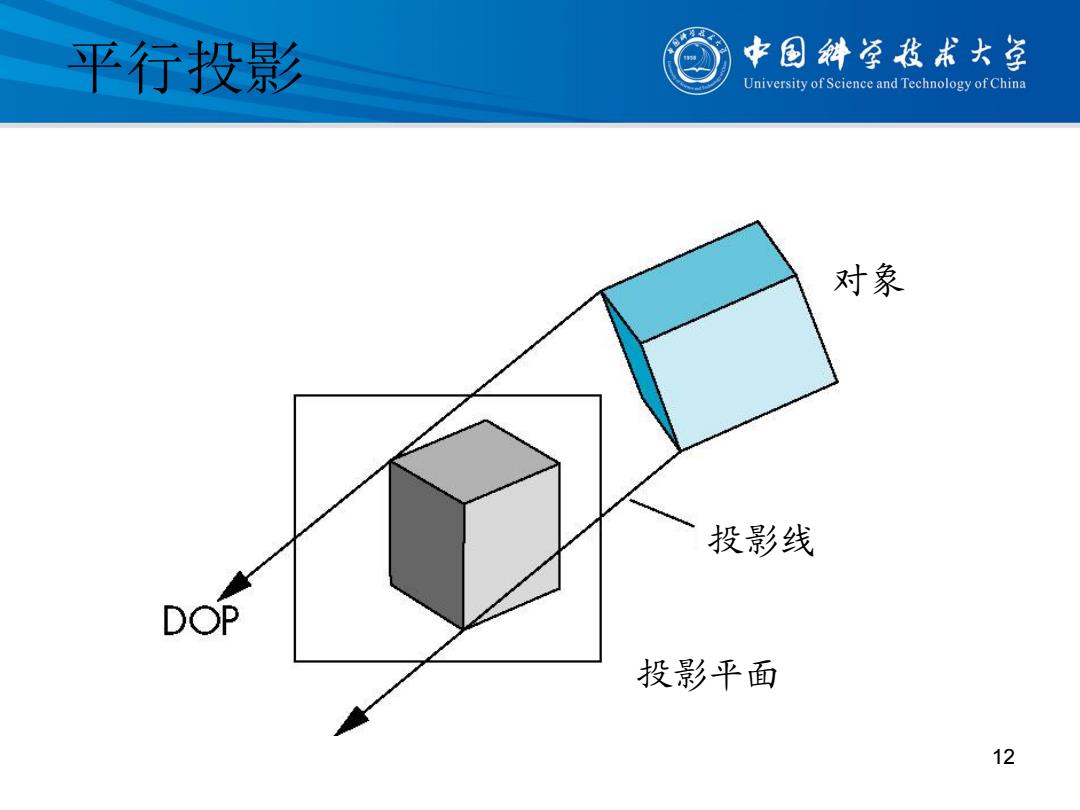

平行投影 中国斜学我术大学 University of Science and Technology of China 对象 投影线 DOP 投影平面 12
平行投影 投影平面 投影线 对象 12

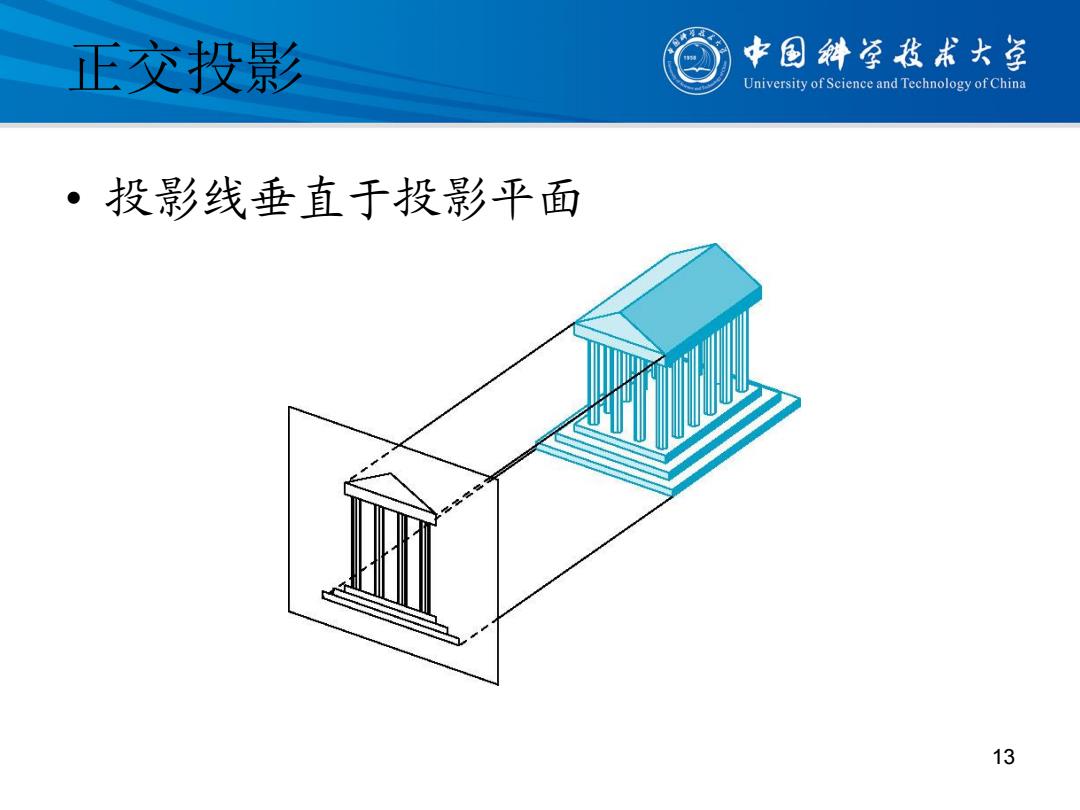

正交投影 中国斜学我术大草 University of Science and Technology of China ·投影线垂直于投影平面 13
正交投影 • 投影线垂直于投影平面 13

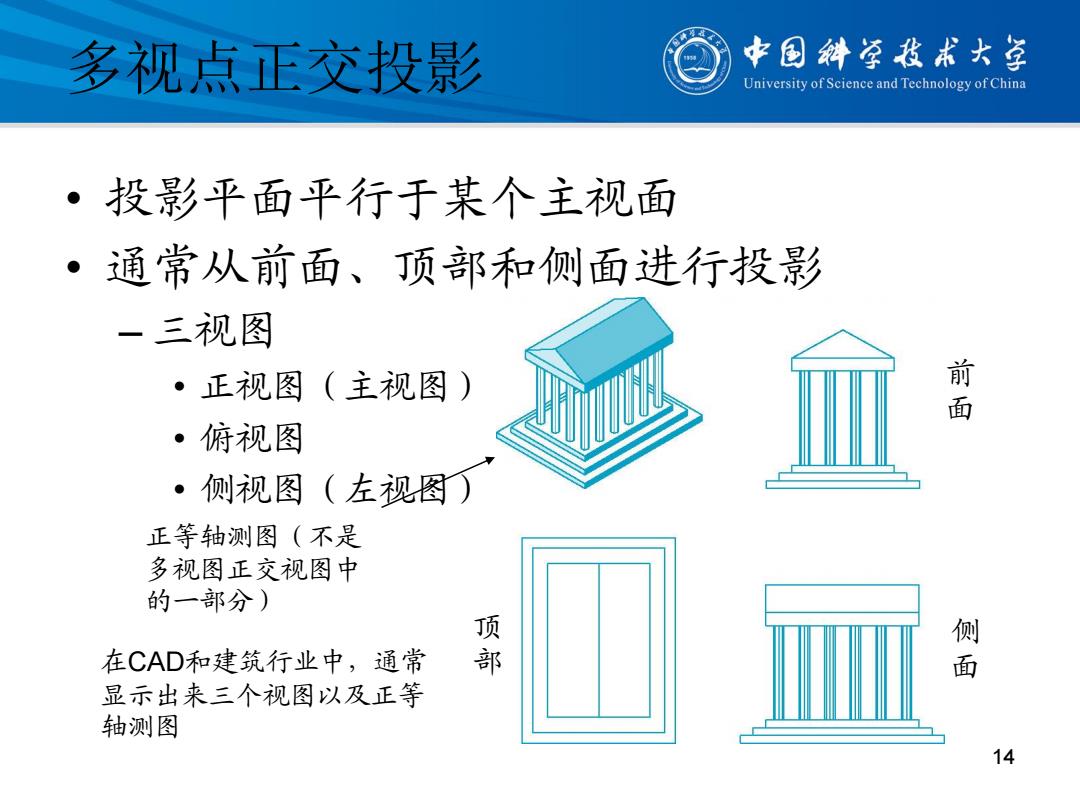

多视点正交投影 中国斜学我术大学 University of Science and Technology of China ·投影平面平行于某个主视面 ·通常从前面、顶部和侧面进行投影 -三视图 ·正视图（主视图) 面 ·俯视图 ·侧视图（左视图) 正等轴测图（不是 多视图正交视图中 的一部分) 侧 在CAD和建筑行业中，通常 部 面 显示出来三个视图以及正等 轴测图 14
多视点正交投影 • 投影平面平行于某个主视面 • 通常从前面、顶部和侧面进行投影 – 三视图 • 正视图（主视图） • 俯视图 • 侧视图（左视图） 14 正等轴测图（不是 多视图正交视图中 的一部分） 在CAD和建筑行业中，通常 显示出来三个视图以及正等 轴测图 顶 部 侧 面 前 面

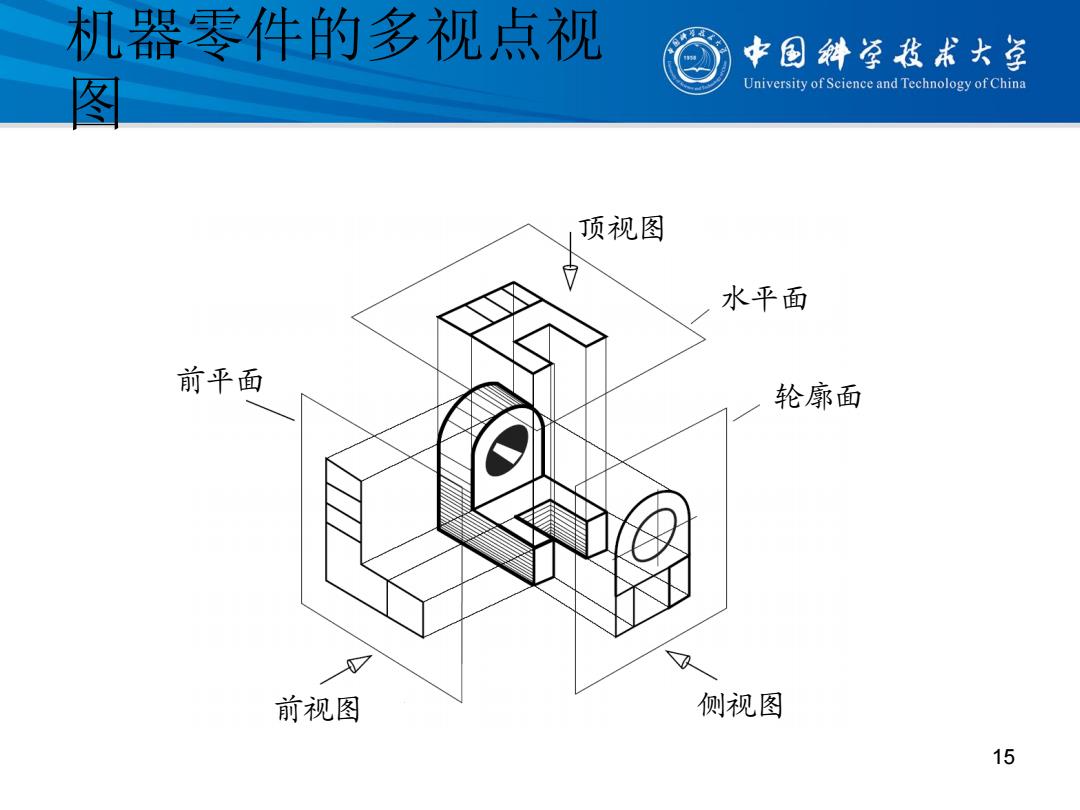

机器零件的多视点视 中国斜学我术大学 图 University of Science and Technology of China 顶视图 S 水平面 前平面 轮廓面 前视图 侧视图 15
机器零件的多视点视 图 水平面 轮廓面 前平面 顶视图 前视图 侧视图 15

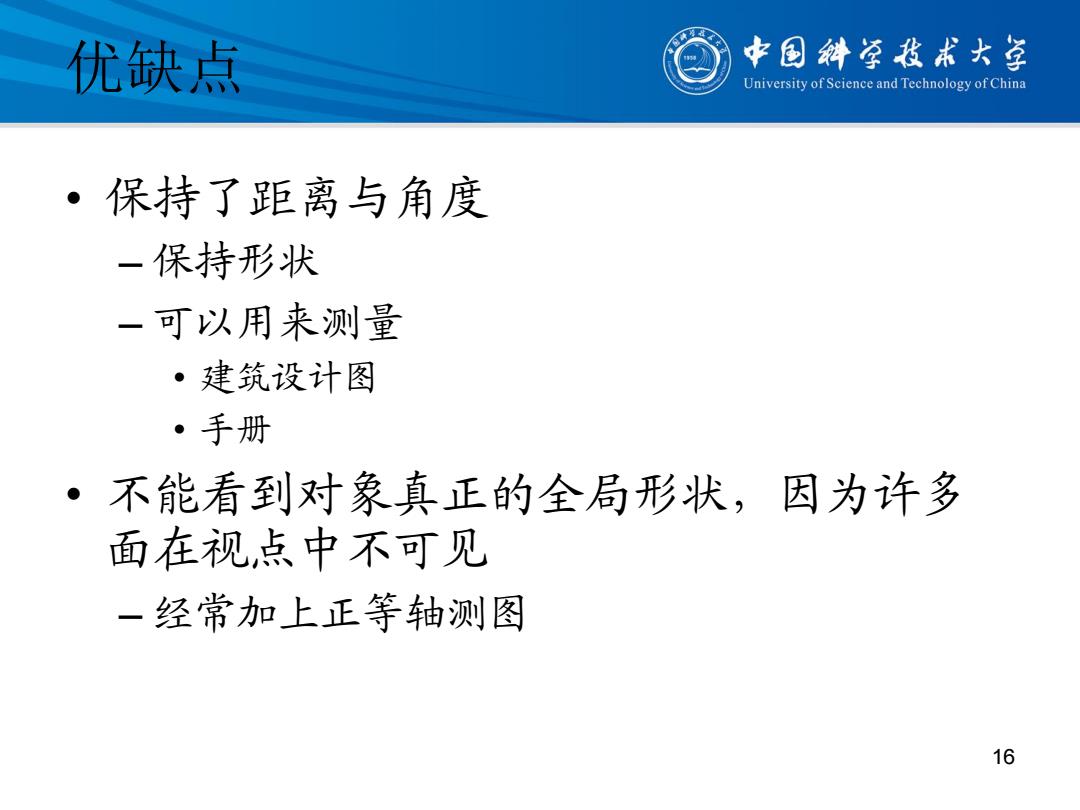

优缺点 中国斜学我术大草 niversity of Science and Technology of China ·保持了距离与角度 一保持形状 一可以用来测量 ·建筑设计图 ·手册 ·不能看到对象真正的全局形状，因为许多 面在视，点中不可见 -经常加上正等轴测图 16
优缺点 • 保持了距离与角度 – 保持形状 – 可以用来测量 • 建筑设计图 • 手册 • 不能看到对象真正的全局形状，因为许多 面在视点中不可见 – 经常加上正等轴测图 16
