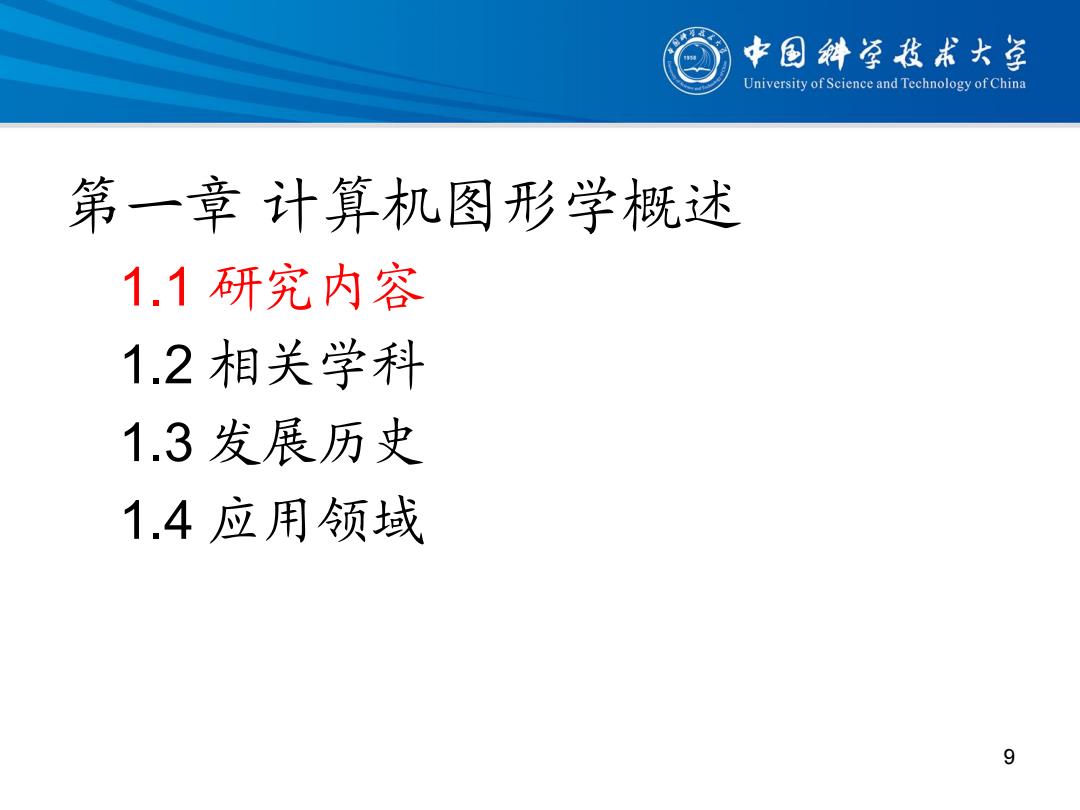

中国斜学我术大学 University of Science and Technology of China 第一章计算机图形学概述 1.1研究内容 1.2相关学科 1.3发展历史 1.4应用领域
第一章 计算机图形学概述 1.1 研究内容 1.2 相关学科 1.3 发展历史 1.4 应用领域 9
什么是计算机图形学 中国斜学投术大三 Jniversity of Science and Technology of China ·计算机图形学是研究怎样用计算机表示、 处理和显示图形的一门学科 一硬件 -软件 一应用 10
什么是计算机图形学 • 计算机图形学是研究怎样用计算机表示、 处理和显示图形的一门学科 – 硬件 – 软件 – 应用 10
什么是图形 中国斜草技术大学 University ofScience and Technology of Chin ·图形(graphics):计算机图形学的研究对象 一能在人的视觉系统中产生视觉印象的客观对象 一包括自然景物、拍摄到的图片、用数学方法描 述的图形等等 ·构成图形的要素 -几何要素：刻画对象的轮廓、形状的，点、线、 面、体等 一非几何要素：刻画对象的颜色、材质、纹理、 线型、线宽等 11
什么是图形 • 图形(graphics)：计算机图形学的研究对象 – 能在人的视觉系统中产生视觉印象的客观对象 – 包括自然景物、拍摄到的图片、用数学方法描 述的图形等等 • 构成图形的要素 – 几何要素：刻画对象的轮廓、形状的点、线、 面、体等 – 非几何要素：刻画对象的颜色、材质、纹理、 线型、线宽等 11
表示图形的方法 中国斜学我术大草 University of Science and Technology of China ·参数表示 一由图形的形状参数（方程或分析表达式的系数， 线段的端点坐标等)+属性参数（颜色、线型等） 来表示图形 -称为参数图或图形(graphics) ·点阵表示 一枚举出图形中所有的点（强调图形由点构成） -称为像素图或图像(image,数字图像) 12
表示图形的方法 • 参数表示 – 由图形的形状参数(方程或分析表达式的系数， 线段的端点坐标等)+属性参数(颜色、线型等) 来表示图形 – 称为参数图或图形（graphics） • 点阵表示 – 枚举出图形中所有的点(强调图形由点构成) – 称为像素图或图像（image, 数字图像） 12
图形与图像 中国斜草我术大草 University of Science and Technology of China ·图形含有几何属性，或者说更强调场景的 几何表示，是由场景的几何模型和物理属 性共同描述 ·图像纯指计算机内以位图形式表示的颜色 和亮度信息 光栅化或扫描转换 ·图形 图像 13
图形与图像 • 图形含有几何属性，或者说更强调场景的 几何表示，是由场景的几何模型和物理属 性共同描述 • 图像纯指计算机内以位图形式表示的颜色 和亮度信息 • 图形 图像 光栅化或扫描转换 13
