经典投影 中国斜草我术大学 University of Science and Technology of China 前视图 前斜视图 顶斜视图 Front elevation Elevation oblique Plan oblique 正等轴测图 单，点透视 三，点透视 Isometrics One-point perspective Three-point perspective 7
经典投影 前视图 Front elevation 前斜视图 Elevation oblique 正等轴测图 Isometrics 单点透视 One-point perspective 三点透视 Three-point perspective 顶斜视图 Plan oblique 7
主视面 中国学我术大草 University of Science and Technology of China ·在诸如建筑业等实际应用中，所观察的对 象通常由许多平坦面构成。 ·这些面中任一个都可以认为是一个主视面 (principal faces),从而进行定位 一对于规则物体，例如房屋，按照通常的方式可 以定义前、后、左、右、顶、底等面 一许多对象上都有几个面相交于直角，从而可以 得到三个正交的方向，称为主视方向
主视面 • 在诸如建筑业等实际应用中，所观察的对 象通常由许多平坦面构成。 • 这些面中任一个都可以认为是一个主视面 (principal faces) ，从而进行定位 – 对于规则物体，例如房屋，按照通常的方式可 以定义前、后、左、右、顶、底等面 – 许多对象上都有几个面相交于直角，从而可以 得到三个正交的方向，称为主视方向 8

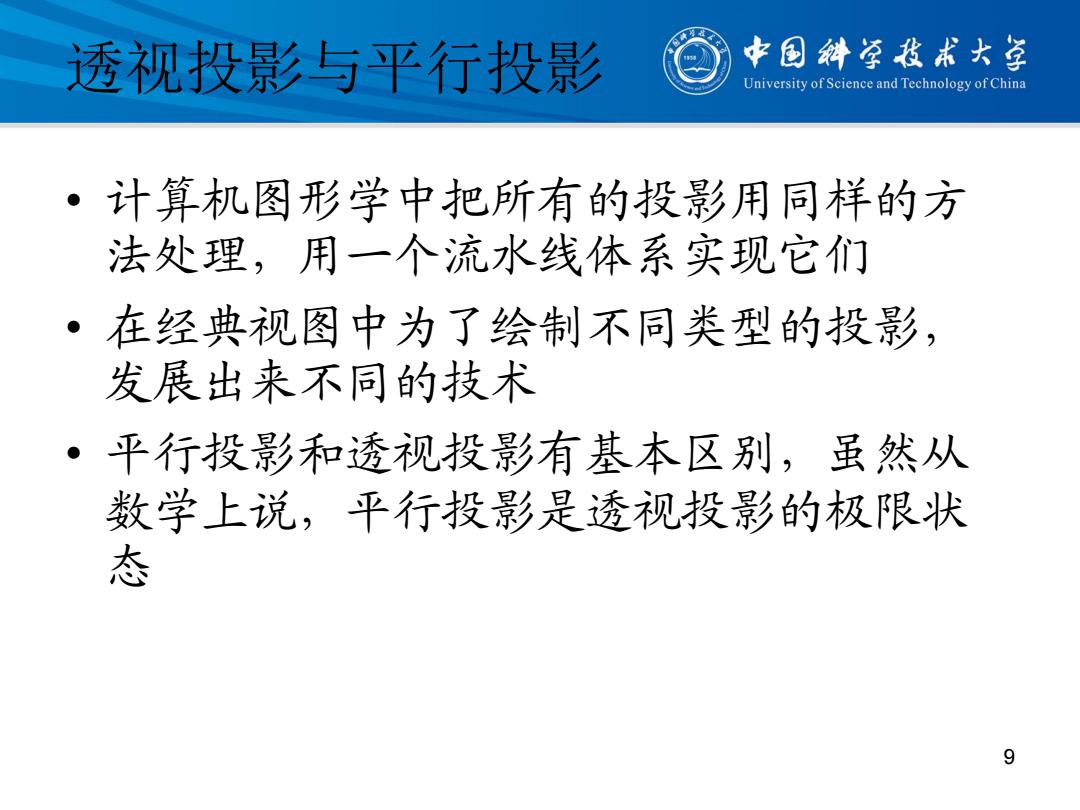

透视投影与平行投影 中国斜学我术大宝 University of Science and Technology of China ·计算机图形学中把所有的投影用同样的方 法处理，用一个流水线体系实现它们 ·在经典视图中为了绘制不同类型的投影， 发展出来不同的技术 ·平行投影和透视投影有基本区别，虽然从 数学上说，平行投影是透视投影的极限状 态
透视投影与平行投影 • 计算机图形学中把所有的投影用同样的方 法处理，用一个流水线体系实现它们 • 在经典视图中为了绘制不同类型的投影， 发展出来不同的技术 • 平行投影和透视投影有基本区别，虽然从 数学上说，平行投影是透视投影的极限状 态 9
平面几何投影分类图 中国斜草技术大学 niversity of Science and Technology of Chin 平面几何投影 平行投影 透视投影 多视点正 轴测投影 斜投影 交投影 axonometric oblique 单点 两点 三点 正等轴测正二轴测正三轴测 isometric dimetric trimetric 10
平面几何投影分类图 10 平面几何投影 平行投影 透视投影 多视点正 交投影 轴测投影 axonometric 斜投影 oblique 单点 两点 三点 正等轴测 isometric 正三轴测 trimetric 正二轴测 dimetric

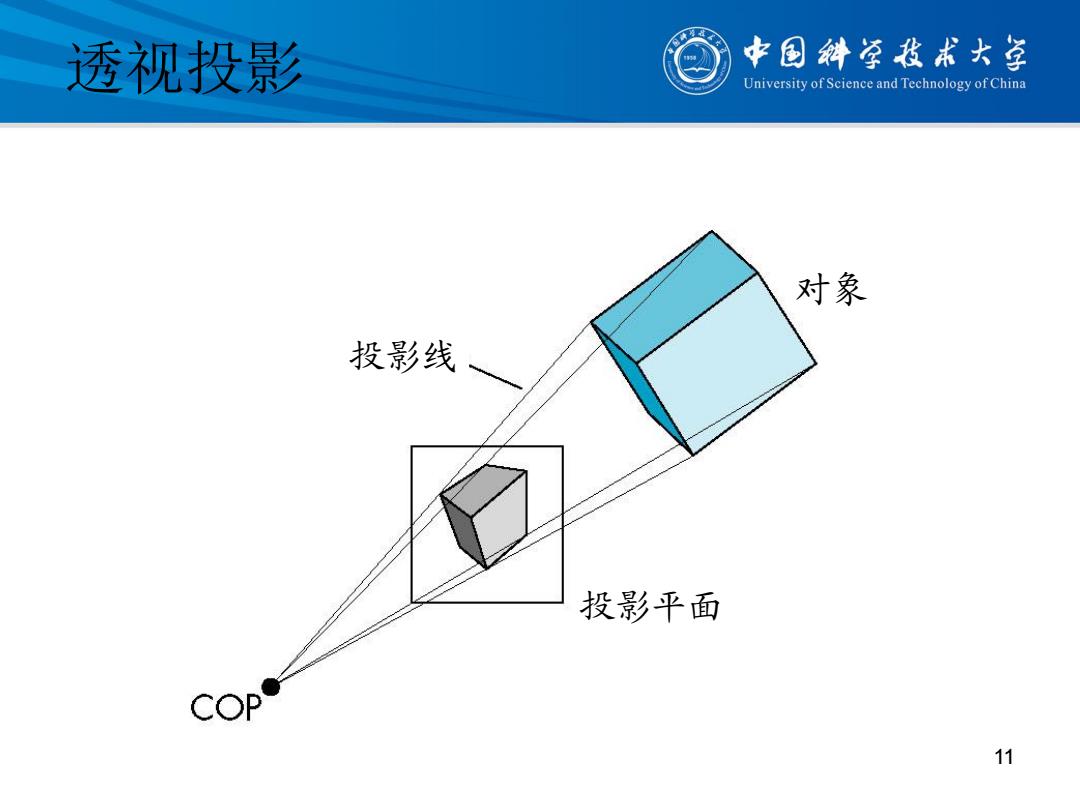

透视投影 中国斜学我术大学 University of Science and Technology of China 对象 投影线 投影平面 COp 11
透视投影 投影平面 投影线 对象 11
