Sketchpad项目 中国斜学我术大学 University of Science and Technology of China ·Ivan Sutherland(MlT1963年)建立了刻画 交互式计算机图形学的基本框架： 一用户在显示器上看到一个对象（的图像） 一用户利用输入设备（光笔、鼠标、跟踪球等）点 选该对象 一对象发生改变（移动、旋转、变形等） 一重复上述过程 http://en.wikipedia.org/wiki/Sketchpad
Sketchpad项目 • Ivan Sutherland (MIT 1963年)建立了刻画 交互式计算机图形学的基本框架： – 用户在显示器上看到一个对象(的图像) – 用户利用输入设备(光笔、鼠标、跟踪球等)点 选该对象 – 对象发生改变(移动、旋转、变形等) – 重复上述过程 http://en.wikipedia.org/wiki/Sketchpad 3
图形系统的主要元素 中国斜学我术大三 niversity of Science and Technology of Chin ·输入设备 ·中央处理器(CPU) ·图形处理器（GPU) ·存储器 ·帧缓冲区 ·输出设备
图形系统的主要元素 • 输入设备 • 中央处理器（CPU） • 图形处理器（GPU） • 存储器 • 帧缓冲区 • 输出设备 4

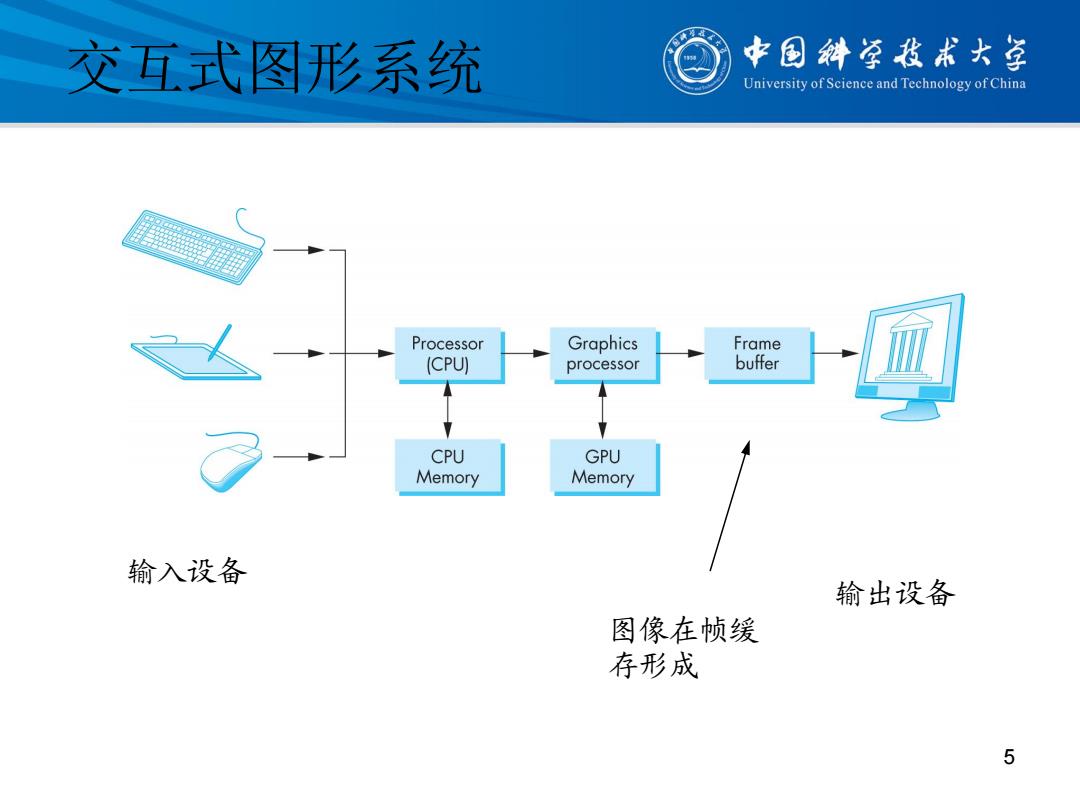

交互式图形系统 中国斜学我术大草 University of Science and Technology of China 输入设备 输出设备 图像在帧缓 存形成
交互式图形系统 图像在帧缓 存形成 输入设备 输出设备 5
像素与光栅 中国斜草我术大草 University of Science and Technology of China ·现代图形系统都是基于光栅的，在输出设备上 看到的图像都是图形元素组成的的阵列。 ·像素（pixel=-picture element):图像的基本 单元 ·光栅（raster):像素的阵列
像素与光栅 • 现代图形系统都是基于光栅的，在输出设备上 看到的图像都是图形元素组成的的阵列。 • 像素（pixel=picture element）：图像的基本 单元 • 光栅（raster）：像素的阵列 6
