（三）农用水泵的构造和特点 ⚫ 1．离心泵 ⚫ 2．轴流泵 ⚫ 3．混流泵 ⚫ 4．水轮泵 ⚫ 5．井用泵 ⚫ 6．潜水泵
（三）农用水泵的构造和特点 ⚫ 1．离心泵 ⚫ 2．轴流泵 ⚫ 3．混流泵 ⚫ 4．水轮泵 ⚫ 5．井用泵 ⚫ 6．潜水泵

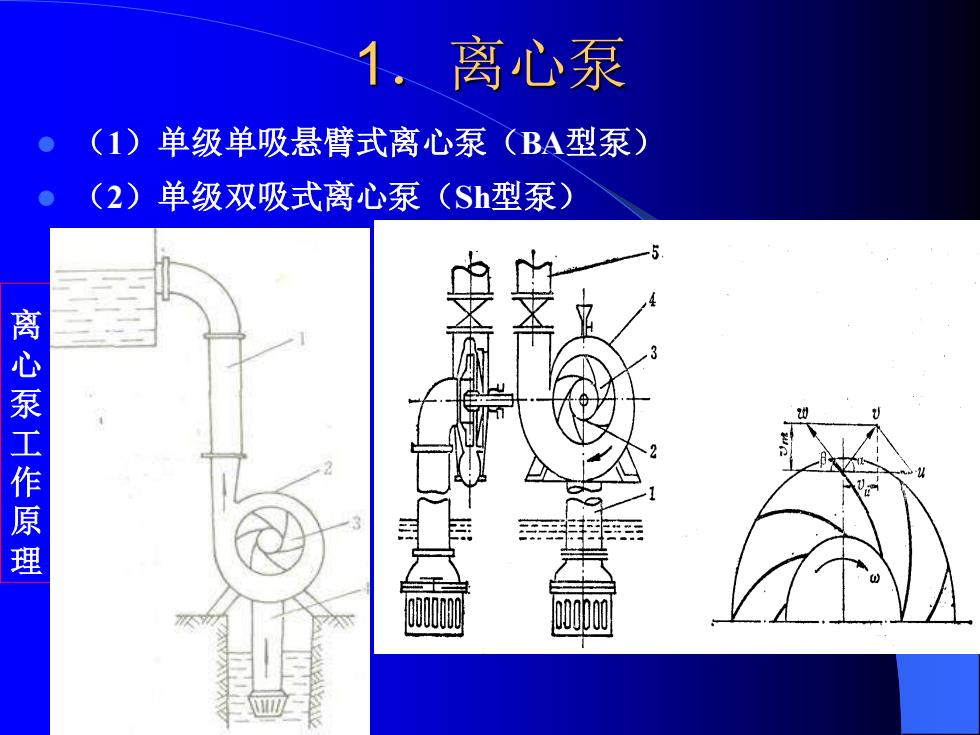

1．离心泵 ⚫ （1）单级单吸悬臂式离心泵（BA型泵） ⚫ （2）单级双吸式离心泵（Sh型泵） 离 心 泵 工 作 原 理
1．离心泵 ⚫ （1）单级单吸悬臂式离心泵（BA型泵） ⚫ （2）单级双吸式离心泵（Sh型泵） 离 心 泵 工 作 原 理

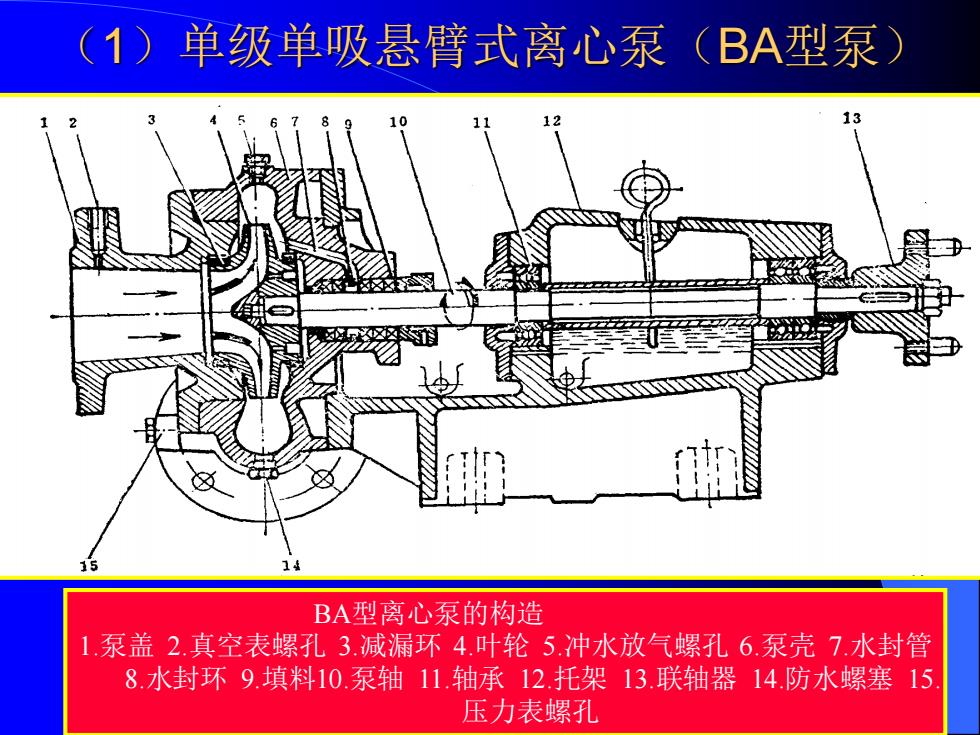

（1）单级单吸悬臂式离心泵（BA型泵） BA型离心泵的构造 1.泵盖 2.真空表螺孔 3.减漏环 4.叶轮 5.冲水放气螺孔 6.泵壳 7.水封管 8.水封环 9.填料10.泵轴 11.轴承 12.托架 13.联轴器 14.防水螺塞 15. 压力表螺孔
（1）单级单吸悬臂式离心泵（BA型泵） BA型离心泵的构造 1.泵盖 2.真空表螺孔 3.减漏环 4.叶轮 5.冲水放气螺孔 6.泵壳 7.水封管 8.水封环 9.填料10.泵轴 11.轴承 12.托架 13.联轴器 14.防水螺塞 15. 压力表螺孔
⚫ 由泵壳、泵盖、叶轮、泵轴、轴承、托架、减漏 环及填料函等部件组成（见上图）。其特点是扬 程较高，流量较小，结构简单，使用方便，水泵 出水口方向可以根据需要作左右、上下的调整。 这种水泵的体积小、重量轻，固定安装及流动使 用均甚方便。也可作为喷灌的工作泵
⚫ 由泵壳、泵盖、叶轮、泵轴、轴承、托架、减漏 环及填料函等部件组成（见上图）。其特点是扬 程较高，流量较小，结构简单，使用方便，水泵 出水口方向可以根据需要作左右、上下的调整。 这种水泵的体积小、重量轻，固定安装及流动使 用均甚方便。也可作为喷灌的工作泵

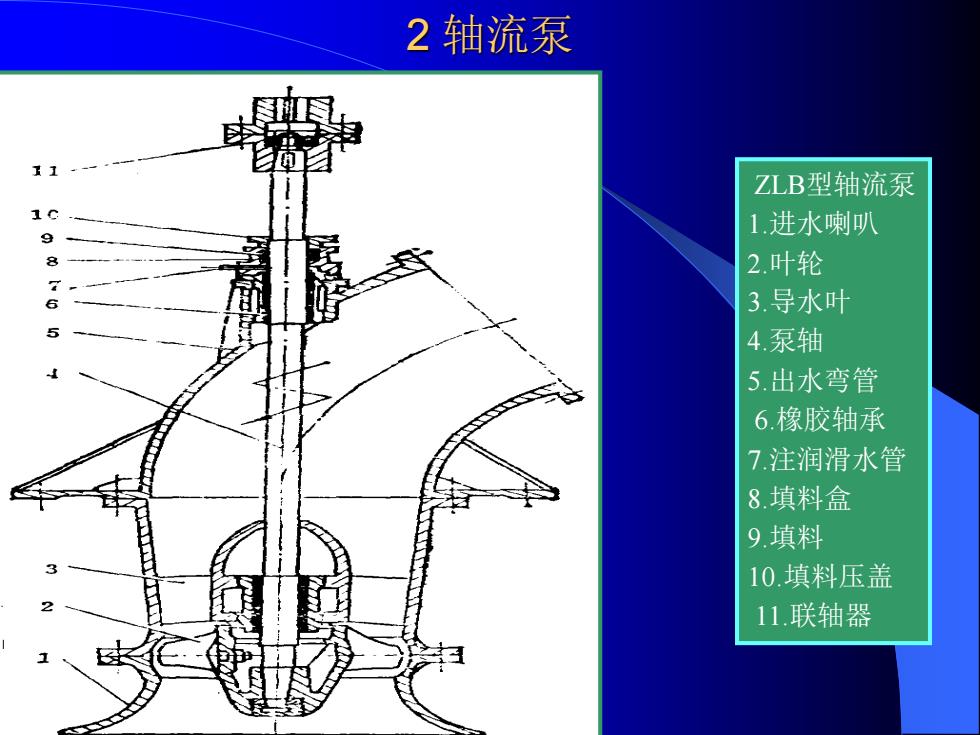

ZLB型轴流泵 1.进水喇叭 2.叶轮 3.导水叶 4.泵轴 5.出水弯管 6.橡胶轴承 7.注润滑水管 8.填料盒 9.填料 10.填料压盖 11.联轴器 2 轴流泵
ZLB型轴流泵 1.进水喇叭 2.叶轮 3.导水叶 4.泵轴 5.出水弯管 6.橡胶轴承 7.注润滑水管 8.填料盒 9.填料 10.填料压盖 11.联轴器 2 轴流泵
