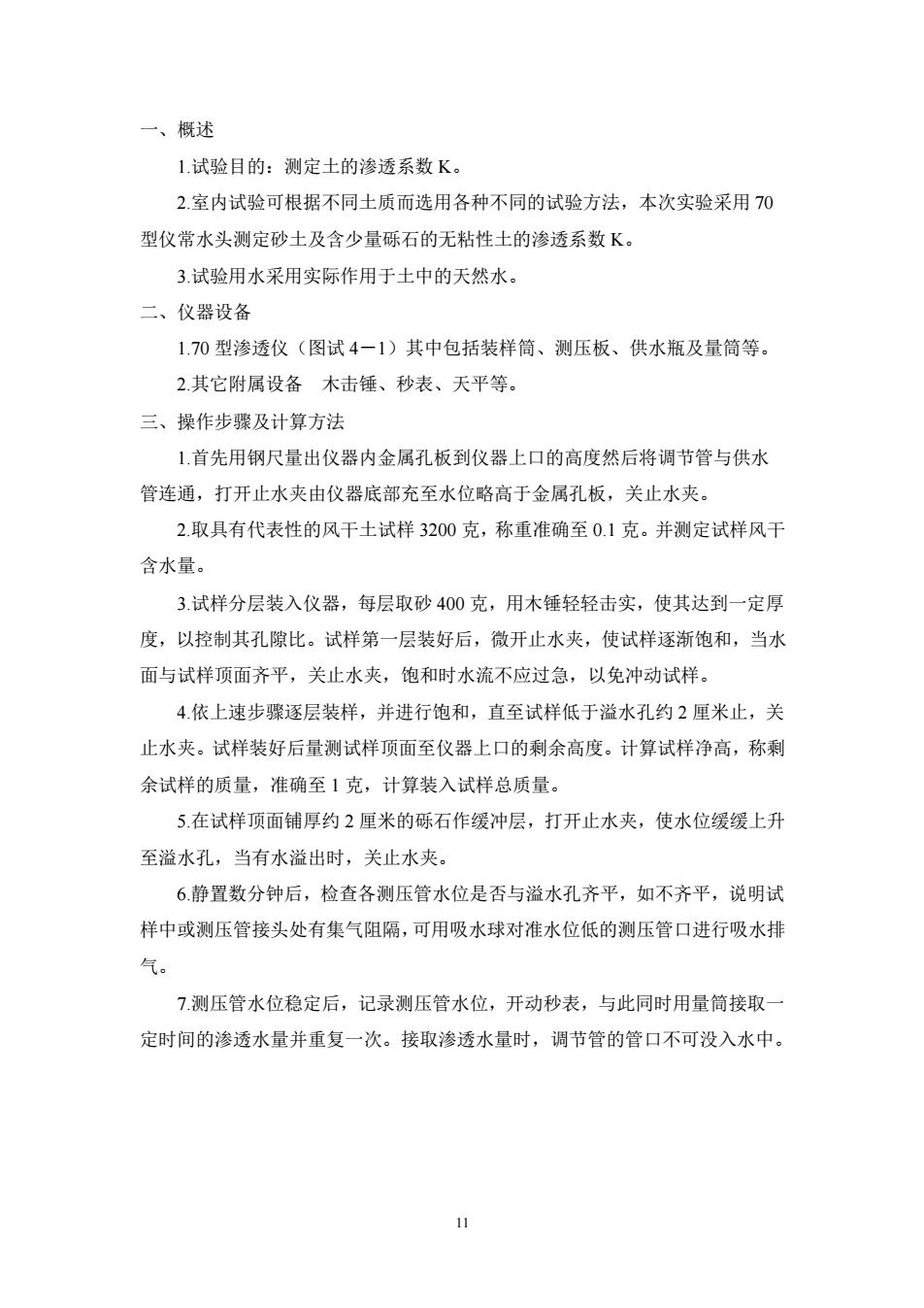

一、概述1.试验目的：测定土的渗透系数K。2.室内试验可根据不同土质而选用各种不同的试验方法，本次实验采用70型仪常水头测定砂土及含少量砾石的无粘性土的渗透系数K。3.试验用水采用实际作用于土中的天然水。二、仪器设备1.70型渗透仪（图试4-1）其中包括装样筒、测压板、供水瓶及量筒等。2.其它附属设备木击锤、秒表、天平等。三、操作步骤及计算方法1.首先用钢尺量出仪器内金属孔板到仪器上口的高度然后将调节管与供水管连通，打开止水夹由仪器底部充至水位略高于金属孔板，关止水夹。2.取具有代表性的风干土试样3200克，称重准确至0.1克。并测定试样风干含水量。3.试样分层装入仪器，每层取砂400克，用木锤轻轻击实，使其达到一定厚度，以控制其孔隙比。试样第一层装好后，微开止水夹，使试样逐渐饱和，当水面与试样顶面齐平，关止水夹，饱和时水流不应过急，以免冲动试样。4.依上速步骤逐层装样，并进行饱和，直至试样低于溢水孔约2厘米止，关止水夹。试样装好后量测试样顶面至仪器上口的剩余高度。计算试样净高，称剩余试样的质量，准确至1克，计算装入试样总质量。5.在试样顶面铺厚约2厘米的砾石作缓冲层，打开止水夹，使水位缓缓上升至溢水孔，当有水溢出时，关止水夹。6.静置数分钟后，检查各测压管水位是否与溢水孔齐平，如不齐平，说明试样中或测压管接头处有集气阻隔，可用吸水球对准水位低的测压管口进行吸水排气。7.测压管水位稳定后，记录测压管水位，开动秒表，与此同时用量筒接取一定时间的渗透水量并重复一次。接取渗透水量时，调节管的管口不可没入水中。11
11 一、概述 1.试验目的：测定土的渗透系数 K。 2.室内试验可根据不同土质而选用各种不同的试验方法，本次实验采用 70 型仪常水头测定砂土及含少量砾石的无粘性土的渗透系数 K。 3.试验用水采用实际作用于土中的天然水。 二、仪器设备 1.70 型渗透仪（图试 4－1）其中包括装样筒、测压板、供水瓶及量筒等。 2.其它附属设备 木击锤、秒表、天平等。 三、操作步骤及计算方法 1.首先用钢尺量出仪器内金属孔板到仪器上口的高度然后将调节管与供水 管连通，打开止水夹由仪器底部充至水位略高于金属孔板，关止水夹。 2.取具有代表性的风干土试样 3200 克，称重准确至 0.1 克。并测定试样风干 含水量。 3.试样分层装入仪器，每层取砂 400 克，用木锤轻轻击实，使其达到一定厚 度，以控制其孔隙比。试样第一层装好后，微开止水夹，使试样逐渐饱和，当水 面与试样顶面齐平，关止水夹，饱和时水流不应过急，以免冲动试样。 4.依上速步骤逐层装样，并进行饱和，直至试样低于溢水孔约 2 厘米止，关 止水夹。试样装好后量测试样顶面至仪器上口的剩余高度。计算试样净高，称剩 余试样的质量，准确至 1 克，计算装入试样总质量。 5.在试样顶面铺厚约 2 厘米的砾石作缓冲层，打开止水夹，使水位缓缓上升 至溢水孔，当有水溢出时，关止水夹。 6.静置数分钟后，检查各测压管水位是否与溢水孔齐平，如不齐平，说明试 样中或测压管接头处有集气阻隔，可用吸水球对准水位低的测压管口进行吸水排 气。 7.测压管水位稳定后，记录测压管水位，开动秒表，与此同时用量筒接取一 定时间的渗透水量并重复一次。接取渗透水量时，调节管的管口不可没入水中
13-1 70盈修避仪装近压管含细水乳，不三参水乳，二婴唇松、《二样套的性水量18一#成：34-图4170型渗透仪装置8.测记进水与出水处水温，取平均值9.降低调节管管口至试样中部及下部三分之一处，即改变水力坡降，按（8）～（10）步骤重复进行测定。10.计算及记录（1）按下式计算试样的干密度pa及孔隙比e："-前De=d.Pr-1Pa式中：M一风干试样总质量（克）；H一试样高度（厘米)）；A一试样截面积（厘米2)；0一风干后试样的含水量（%)；e—试样的孔隙比；ds一土粒的比重；pw—水的密度（g/cm2）12
12 图 4 170 型渗透仪装置 8.测记进水与出水处水温，取平均值。 9.降低调节管管口至试样中部及下部三分之一处，即改变水力坡降，按（8） ~（10）步骤重复进行测定。 10.计算及记录 （1）按下式计算试样的干密度 ρd 及孔隙比 e： 1 1 = − + = = d s w d d e AH M 式中：M―风干试样总质量（克）；H―试样高度（厘米）；A―试样截面积（厘 米 2）； ω―风干后试样的含水量（%）；e―试样的孔隙比；ds―土粒的比重；ρw― 水的密度（g/cm3）
