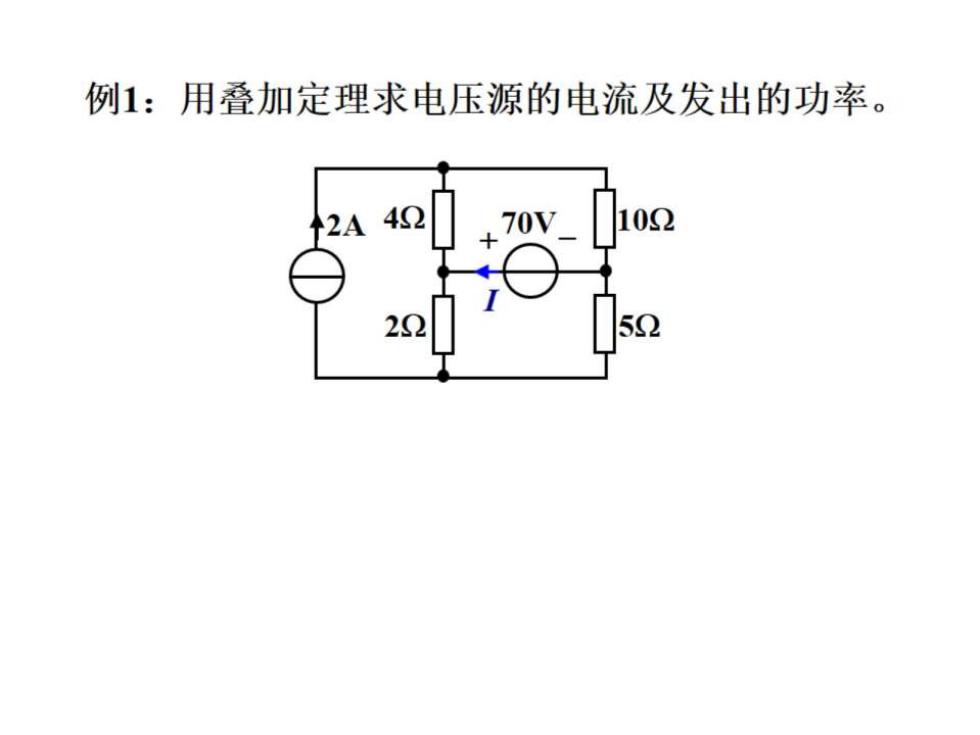

例1：用叠加定理求电压源的电流及发出的功率。 2A 42 70V 102

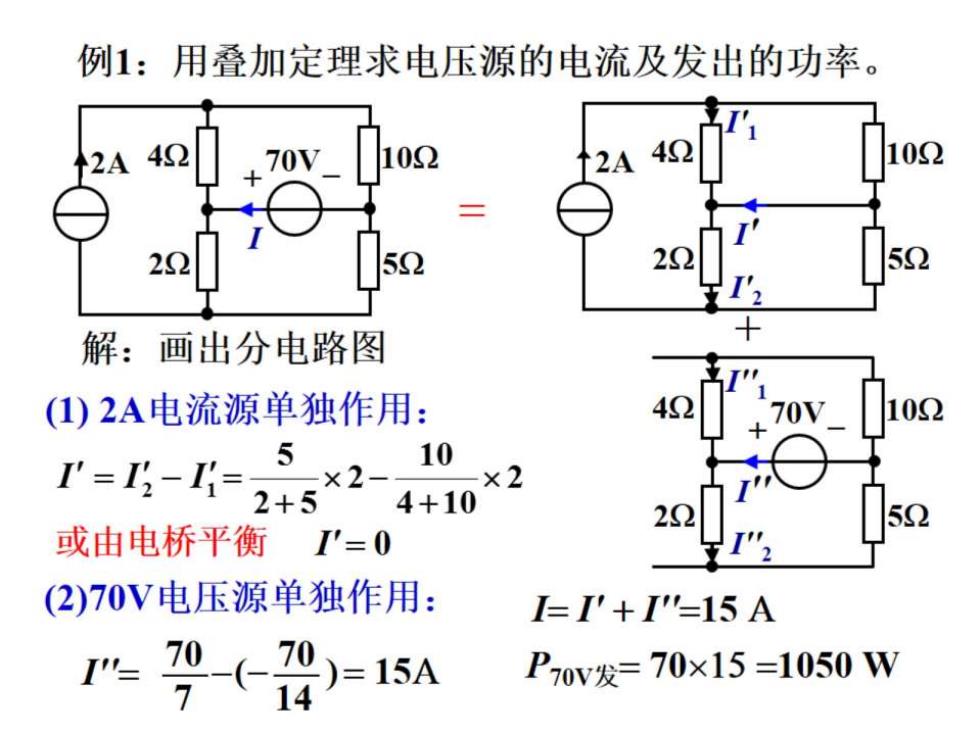

例1：用叠加定理求电压源的电流及发出的功率。 2A 42 70T 02 22 解：画出分电路图 (1)2A电流源单独作用： 1=g- 5 10 2+5×2 ×2 4+10 20 或由电桥平衡 '=0 (2)70V电压源单独作用： I='+"=15A 9-()=15a P70v发=70×15=1050W
例2：用叠加定理计算电压、电流i。 22
例2：用叠加原理求电压u、电流i。 8受控源 要始终 解：画分电路 保留。 22 "+5 (1)10V电源单独作用： (2+1)i'+2'=10 i′=2A u'=1×i'+2i'=3i'=6V (2)5A电源单独作用： 2i"+1×(i"+5)+2i"=0 (3)总：u=6+2=8V i"=-1Au"=-2i"=2V i=2+(-1)=1A
思考：功率能不能叠加？ P=2R=(i+i")2R P≠i'2R+i"2R 不能叠加！ 10
