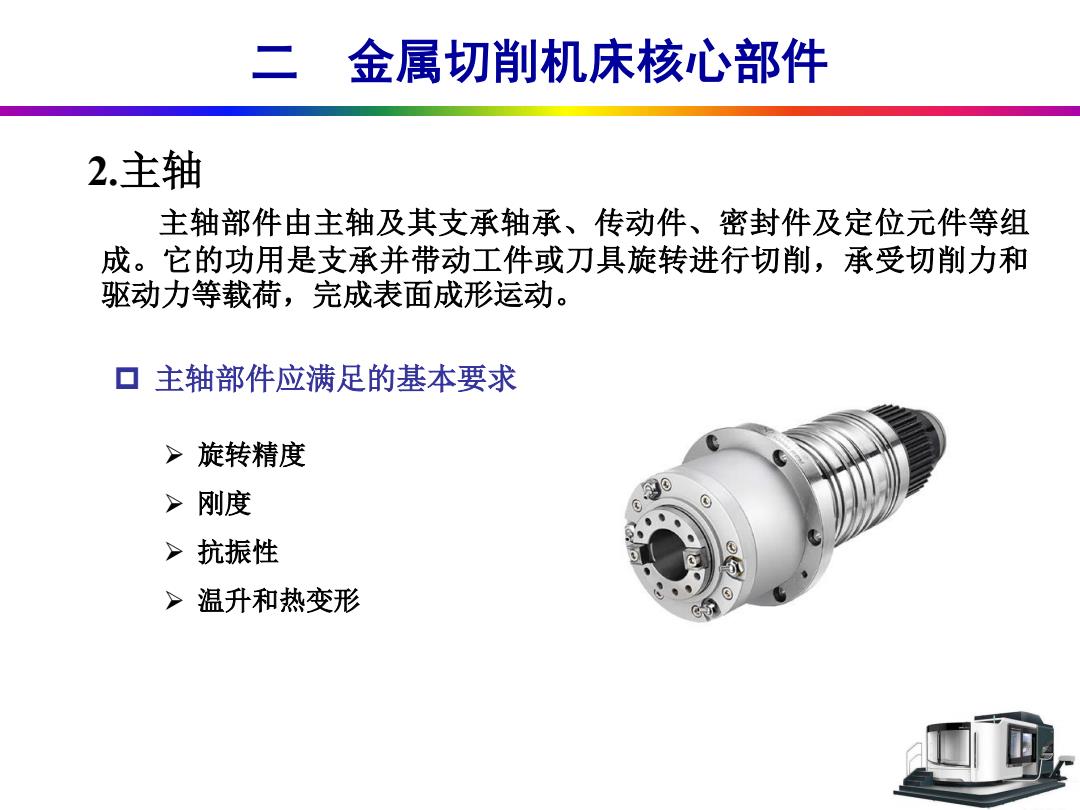

二金属切削机床核心部件 2.主轴 主轴部件由主轴及其支承轴承、传动件、密封件及定位元件等组 成。它的功用是支承并带动工件或刀具旋转进行切削，承受切削力和 驱动力等载荷，完成表面成形运动。 口主轴部件应满足的基本要求 >旋转精度 > 刚度 >抗振性 >温升和热变形
二 金属切削机床核心部件 2.主轴 主轴部件由主轴及其支承轴承、传动件、密封件及定位元件等组 成。它的功用是支承并带动工件或刀具旋转进行切削，承受切削力和 驱动力等载荷，完成表面成形运动。 主轴部件应满足的基本要求 ➢ 旋转精度 ➢ 刚度 ➢ 抗振性 ➢ 温升和热变形

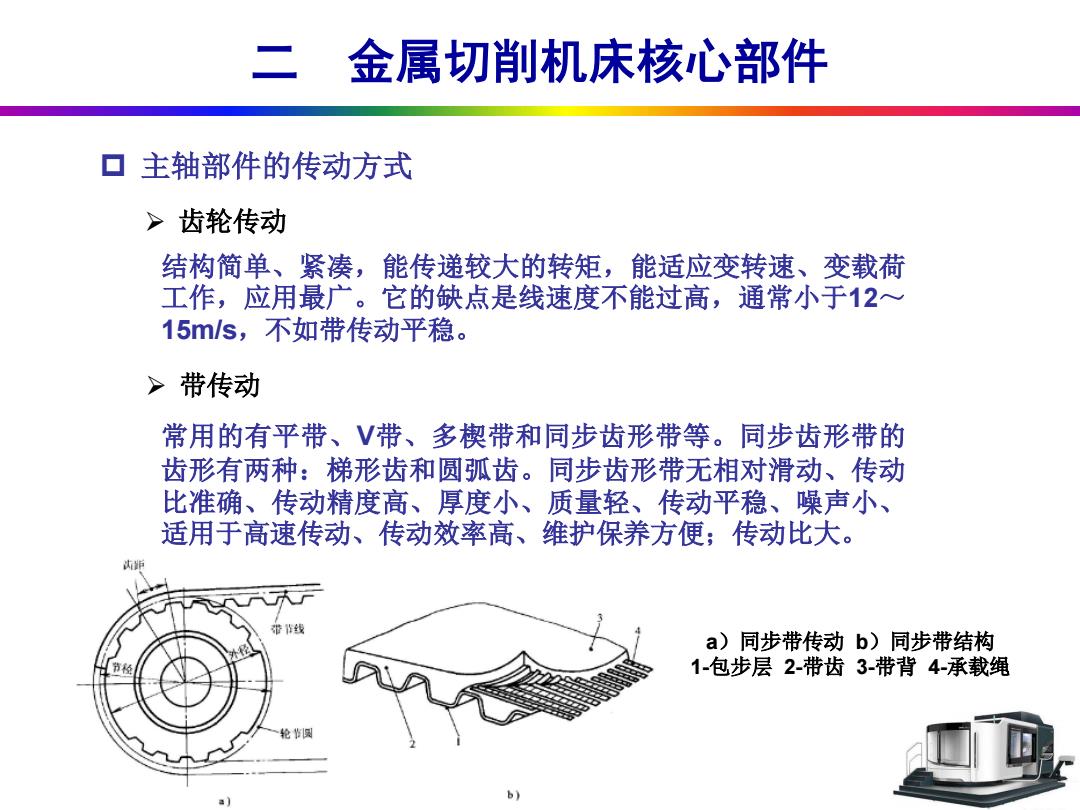

二金属切削机床核心部件 ▣主轴部件的传动方式 >齿轮传动 结构简单、紧凑，能传递较大的转矩，能适应变转速、变载荷 工作，应用最广。它的缺点是线速度不能过高，通常小于12~ 15mls,不如带传动平稳。 >带传动 常用的有平带、V带、多楔带和同步齿形带等。同步齿形带的 齿形有两种：梯形齿和圆弧齿。同步齿形带无相对滑动、传动 比准确、传动精度高、厚度小、质量轻、传动平稳、噪声小、 适用于高速传动、传动效率高、维护保养方便；传动比大。 带作 a)同步带传动b)同步带结构 1-包步层2带齿3-带背4-承载绳 轮作圆 b)
二 金属切削机床核心部件 主轴部件的传动方式 ➢ 齿轮传动 结构简单、紧凑，能传递较大的转矩，能适应变转速、变载荷 工作，应用最广。它的缺点是线速度不能过高，通常小于12～ 15m/s，不如带传动平稳。 ➢ 带传动 常用的有平带、V带、多楔带和同步齿形带等。同步齿形带的 齿形有两种：梯形齿和圆弧齿。同步齿形带无相对滑动、传动 比准确、传动精度高、厚度小、质量轻、传动平稳、噪声小、 适用于高速传动、传动效率高、维护保养方便；传动比大。 a）同步带传动 b）同步带结构 1-包步层 2-带齿 3-带背 4-承载绳
