制造工艺基础 第二章 金属铸造成形工艺 2018年3月3日
第二章 金属铸造成形工艺 2018年3月3日 制造工艺基础
本章提纲 2.1铸造成形理论基础 2.2常用合金的铸造 2.3铸造成形工艺方法 2.4铸造工艺与铸件结构设计 2.5先进铸造成形技术
本章提纲 2.1 铸造成形理论基础 2.2 常用合金的铸造 2.3 铸造成形工艺方法 2.4 铸造工艺与铸件结构设计 2.5 先进铸造成形技术
2.1铸造成形理论基础 —特点、方法及应用 1、铸造工艺特点 )铸造成形的优点 ■适应性广 ■ 铸件的大小几乎不受限制 生产成本低 2)铸造成形的缺点 ·生产工序较多 ■力学性能较差 o f 铸件表面粗糙，尺寸精度不高 ·铸造工作环境较差
1、铸造工艺特点 2.1 铸造成形理论基础——特点、方法及应用 1)铸造成形的优点 ◼ 适应性广 ◼ 铸件的大小几乎不受限制 ◼ 生产成本低 2)铸造成形的缺点 ◼ 生产工序较多 ◼ 力学性能较差 ◼ 铸件表面粗糙，尺寸精度不高 ◼ 铸造工作环境较差

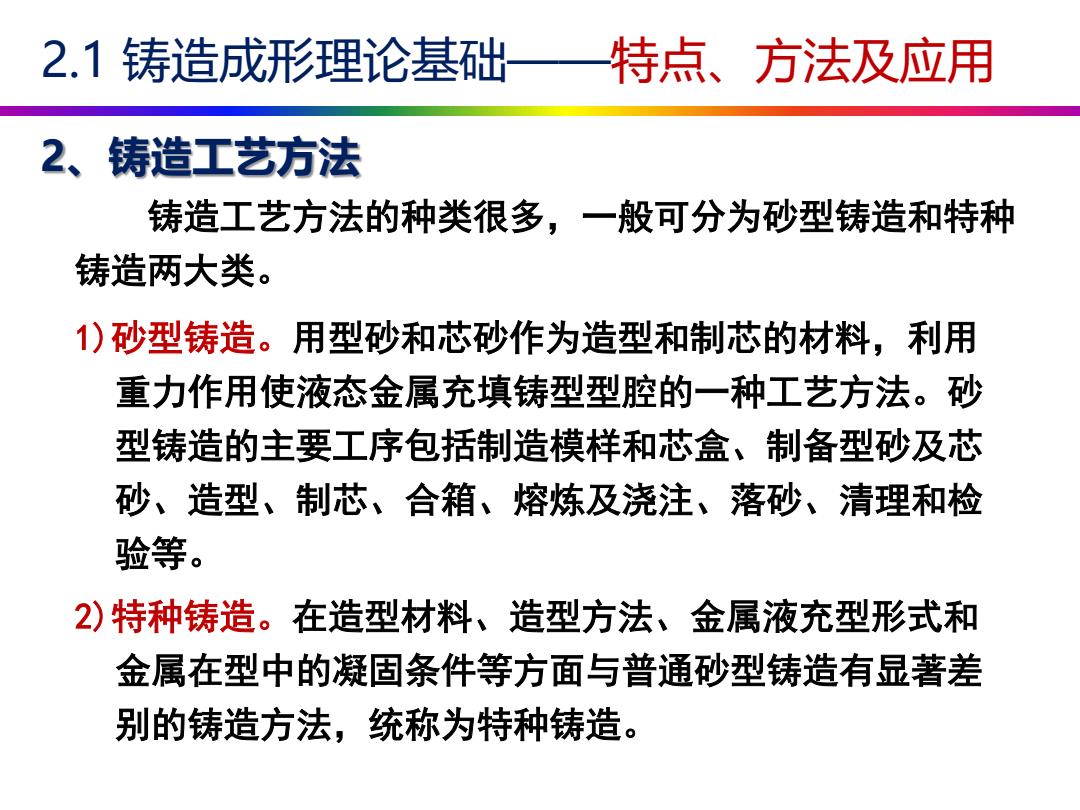

2.1铸造成形理论基础 特点、方法及应用 2、铸造工艺方法 铸造工艺方法的种类很多，一般可分为砂型铸造和特种 铸造两大类。 1)砂型铸造。用型砂和芯砂作为造型和制芯的材料，利用 重力作用使液态金属充填铸型型腔的一种工艺方法。砂 型铸造的主要工序包括制造模样和芯盒、制备型砂及芯 砂、造型、制芯、合箱、熔炼及浇注、落砂、清理和检 验等。 2)特种铸造。在造型材料、造型方法、金属液充型形式和 金属在型中的凝固条件等方面与普通砂型铸造有显著差 别的铸造方法，统称为特种铸造
2、铸造工艺方法 铸造工艺方法的种类很多，一般可分为砂型铸造和特种 铸造两大类。 2.1 铸造成形理论基础——特点、方法及应用 1)砂型铸造。用型砂和芯砂作为造型和制芯的材料，利用 重力作用使液态金属充填铸型型腔的一种工艺方法。砂 型铸造的主要工序包括制造模样和芯盒、制备型砂及芯 砂、造型、制芯、合箱、熔炼及浇注、落砂、清理和检 验等。 2)特种铸造。在造型材料、造型方法、金属液充型形式和 金属在型中的凝固条件等方面与普通砂型铸造有显著差 别的铸造方法，统称为特种铸造
2.1铸造成形理论基础 特点、方法及应用 3、铸造工艺应用 铸造由于可选用多种多样成分、性能的铸造合金， 加之基本建设投资少、工艺灵活性大和生产周期短等因 而广泛地应用在机械制造、矿中冶金交通运输、石化通 用设备、农业机械、能源动力、轻工纺织、土建工程、 电力电子、航空航天、国防军工等国民经济各部门，是 现代大机械工业的基础。 据估计，在机械各行业中，铸件质量所占的比例为 :机床、内燃机、重型机器占70%90%；风机、压缩机 占60%`80%；拖拉机占50%70%；农业机械占40%70 %;汽车占20%30%
3、铸造工艺应用 2.1 铸造成形理论基础——特点、方法及应用 铸造由于可选用多种多样成分、性能的铸造合金， 加之基本建设投资少、工艺灵活性大和生产周期短等因 而广泛地应用在机械制造、矿中冶金交通运输、石化通 用设备、农业机械、能源动力、轻工纺织、土建工程、 电力电子、航空航天、国防军工等国民经济各部门，是 现代大机械工业的基础。 据估计，在机械各行业中，铸件质量所占的比例为 ：机床、内燃机、重型机器占70％~90％；风机、压缩机 占60％~80％；拖拉机占50％~70％；农业机械占40％~70 ％；汽车占20％~30％
