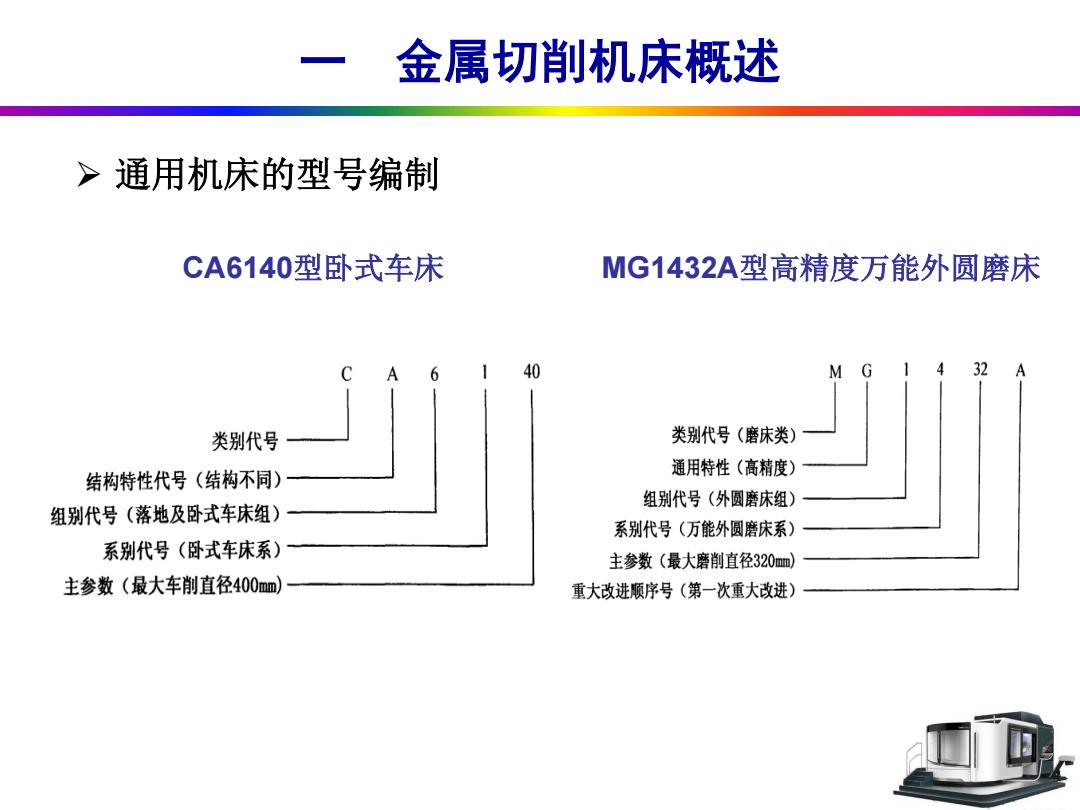

金属切削机床概述 >通用机床的型号编制 CA6140型卧式车床 MG1432A型高精度万能外圆磨床 C A6 40 M G 32 A 类别代号 类别代号（磨床类） 通用特性（高精度） 结构特性代号（结构不同） 组别代号（外圆磨床组） 组别代号（落地及卧式车床组） 系别代号（万能外圆磨床系） 系别代号（卧式车床系） 主参数（最大磨削直径320mm) 主参数（最大车削直径400mm) 重大改进顺序号（第一次重大改进）
一 金属切削机床概述 ➢ 通用机床的型号编制 CA6140型卧式车床 MG1432A型高精度万能外圆磨床
金属切削机床概述 4.机床精度及刚度 机床精度包括： 机床刚度可分为： >几何精度 >静刚度 >运动精度 >动刚度 >传动精度 >定位精度 >工作精度 >精度保持性
一 金属切削机床概述 4.机床精度及刚度 机床精度包括： ➢ 几何精度 ➢ 运动精度 ➢ 传动精度 ➢ 定位精度 ➢ 工作精度 ➢ 精度保持性 机床刚度可分为： ➢ 静刚度 ➢ 动刚度
二金属切削机床核心部件 >传动系统 >主轴 >支撑系统 >导轨 >刀架及换刀系统
二 金属切削机床核心部件 ➢ 传动系统 ➢ 主轴 ➢ 支撑系统 ➢ 导轨 ➢ 刀架及换刀系统
二金属切削机床核心部件 1.传动系统 传动系统一般由动力源（如电动机)、变速装置及执行件（如主轴、 刀架、工作台)以及开停、换向和制动机构等部分组成，可分为主传动 系统和进给传动系统。 按驱动主传动的电动机类型 机械进给传动 交流电动机驱动 直流电动机驱动 主传动系统 按传动装置类型 进给传动系统 液压进给传动 机械传动装置 液压传动装置 电气传动装置以及它们的组合 按变速的连续性 电气伺服进给传动 分级变速传动 无级变速传动
二 金属切削机床核心部件 1.传动系统 传动系统一般由动力源（如电动机）、变速装置及执行件（如主轴、 刀架、工作台）以及开停、换向和制动机构等部分组成，可分为主传动 系统和进给传动系统。 主 传 动 系 统 按驱动主传动的电动机类型 按传动装置类型 按变速的连续性 交流电动机驱动 直流电动机驱动 机械传动装置 液压传动装置 电气传动装置以及它们的组合 分级变速传动 无级变速传动 进 给 传 动 系 统 液压进给传动 机械进给传动 电气伺服进给传动

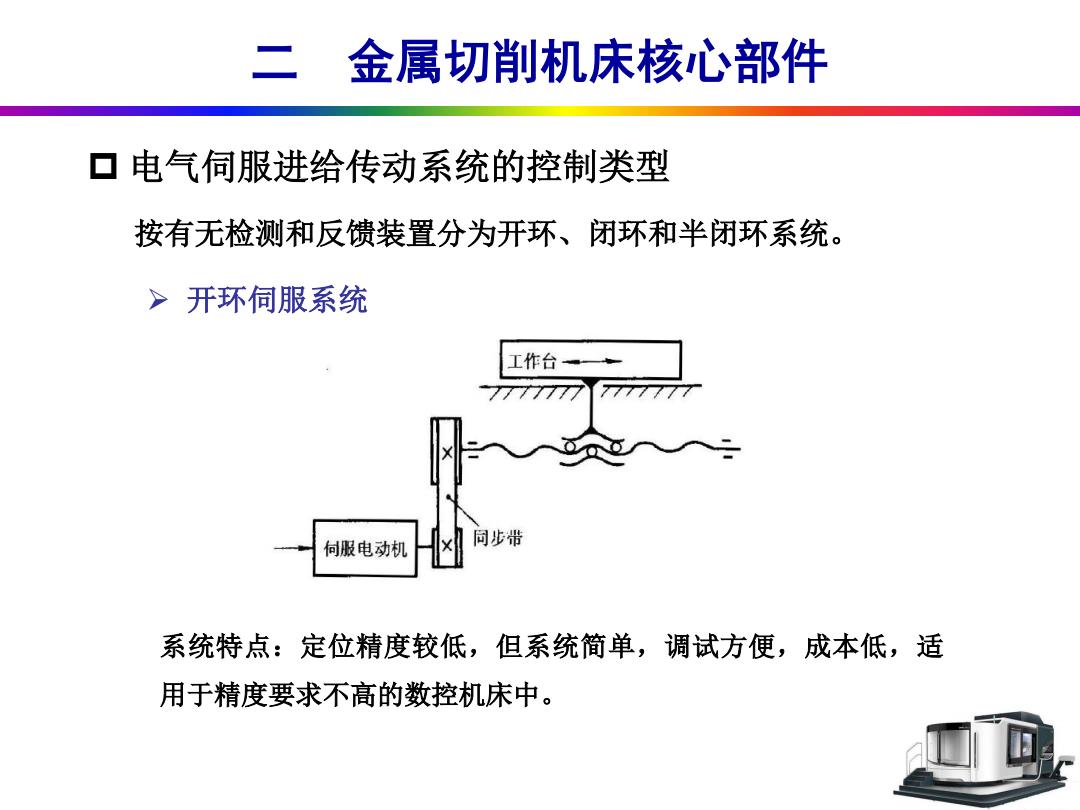

二金属切削机床核心部件 口电气伺服进给传动系统的控制类型 按有无检测和反馈装置分为开环、闭环和半闭环系统。 >开环伺服系统 工作台一、 何服电动机 同步带 系统特点：定位精度较低，但系统简单，调试方便，成本低，适 用于精度要求不高的数控机床中
二 金属切削机床核心部件 电气伺服进给传动系统的控制类型 按有无检测和反馈装置分为开环、闭环和半闭环系统。 ➢ 开环伺服系统 系统特点：定位精度较低，但系统简单，调试方便，成本低，适 用于精度要求不高的数控机床中
