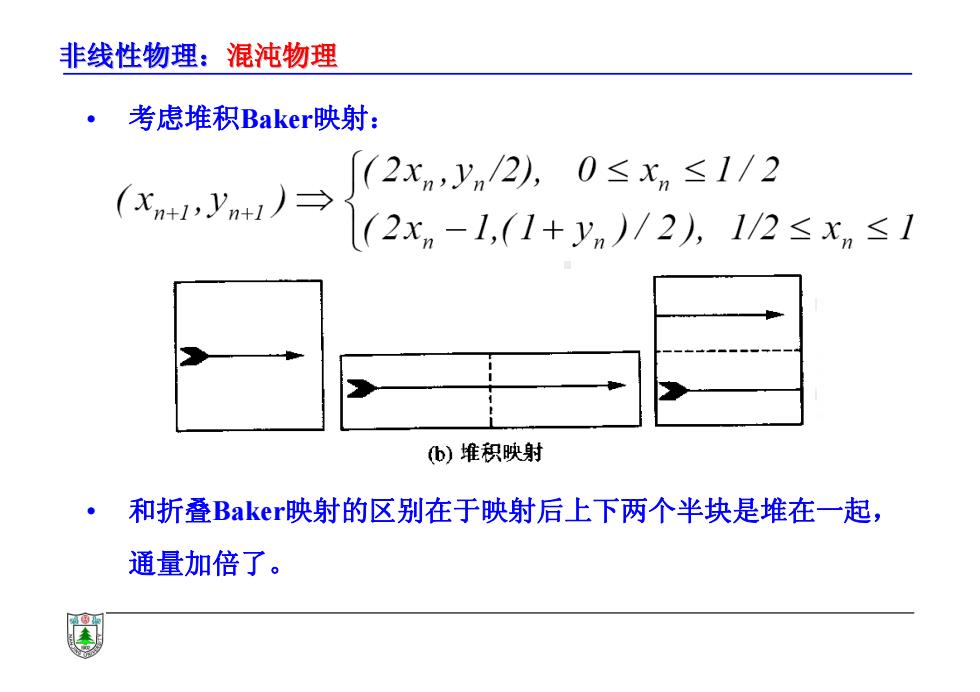

非线性物理：混沌物理 考虑堆积Bakerl映射： (2xn,yn/2),0≤xn≤1/2 (X+1yn+1）→ (2xm-1,(1+yn)/2,1/2≤xn≤1 b)堆积映射 ·和折叠BakerF映射的区别在于映射后上下两个半块是堆在一起， 通量加倍了
非线性物理：混沌物理 • 考虑堆积Baker映射： • 和折叠Baker映射的区别在于映射后上下两个半块是堆在一起， 通量加倍了
非线性物理：混沌物理 · 再看Small马蹄映射： (xn+1,yn+1）→ J(xn/3,3yn),0≤yn≤1/3 (1-xn/3,3(1-yn月，2/3≤yn≤1 。 这一过程通过伸 E 长和折叠变成了 D E 一个马蹄。 D B D (a) B A (b) (c)
非线性物理：混沌物理 • 再看Small马蹄映射： • 这一过程通过伸 长和折叠变成了 一个马蹄
非线性物理：混沌物理 ·除了伸长、折叠、扭转之外，还有剪切过程存在，一般发生在三 维情况下：(x1,yn+1,之1)→ (2xn,yn/2,f0yn/2八，0≤xn<1/2 (2-2xn,1-yn/2,f1-yn/2月，1/2≤yn≤1 f(y)=y-1/2 先是伸长，然后扭转，再是剪切。 非线性系统演化是伸长、折叠、扭转、剪切 ，传统线性动力学只是岿然不动或者原地兜 圈。 图2.8伸长一折叠一剪切映射
非线性物理：混沌物理 • 除了伸长、折叠、扭转之外，还有剪切过程存在，一般发生在三 维情况下： • 先是伸长，然后扭转，再是剪切。 • 非线性系统演化是伸长、折叠、扭转、剪切 ，传统线性动力学只是岿然不动或者原地兜 圈
非线性物理：混沌物理 局域失稳导致分形特征： 从上述几何特征看出混沌系统首先要求局域失稳和广义稳定。先 讨论广域稳定的边界几何特征。 ·非线性混沌动力学系统的奇异吸引子实际上就是其广域稳定性的 表现。很多情况下，这类广域边界是分形结构。 从最经典的Julia和Mandelbroti迭代映射开始讨论问题。 。 Julia集取名于法国数学家Gaston Julia,他在1915年开始研究简 单复平面的迭代问题，在1918年发表一篇著名论文。当时他研究 的是一个复杂的多项式：z+(?-)+z23+4z2+5)+c
非线性物理：混沌物理 局域失稳导致分形特征： • 从上述几何特征看出混沌系统首先要求局域失稳和广义稳定。先 讨论广域稳定的边界几何特征。 • 非线性混沌动力学系统的奇异吸引子实际上就是其广域稳定性的 表现。很多情况下，这类广域边界是分形结构。 • 从最经典的Julia和Mandelbrot迭代映射开始讨论问题。 • Julia集取名于法国数学家Gaston Julia，他在1915年开始研究简 单复平面的迭代问题，在1918年发表一篇著名论文。当时他研究 的是一个复杂的多项式：z4 + z3/(z-1) + z2/(z3 + 4 z2 + 5) + c
非线性物理：混沌物理 我们研究的Julia迭代要简单些：一个复平面，x+。考虑迭代 乙+1F12+c,其中c为一个复常数，是复平面上每一点。 ·迭代的图形变化由c的值决定。 从更一般角度看，Julia集：乙n+f亿，，这里f为非线性函数。 通常使用的Julia函数包括：n+=Csin(亿，n+=C∝p(亿 zn+CiC0s(亿，zn+=czn(I-zd。 我们现在来考虑最著名的Juia集如何计算：z+厂乙n2+c
非线性物理：混沌物理 • 我们研究的Julia迭代要简单些：一个复平面，z=x+iy。考虑迭代 zn+1= zn2+c，其中c为一个复常数，z0是复平面上每一点。 • 迭代的图形变化由 c 的值决定。 • 从更一般角度看，Julia集：zn+1=f(zn)，这里f(z)为非线性函数。 • 通常使用的Julia函数包括：zn+1=c sin(zn), zn+1=c exp(zn), zn+1=c i cos(zn), zn+1=c zn(1-zn)。 • 我们现在来考虑最著名的Julia集如何计算： zn+1=zn2+c
