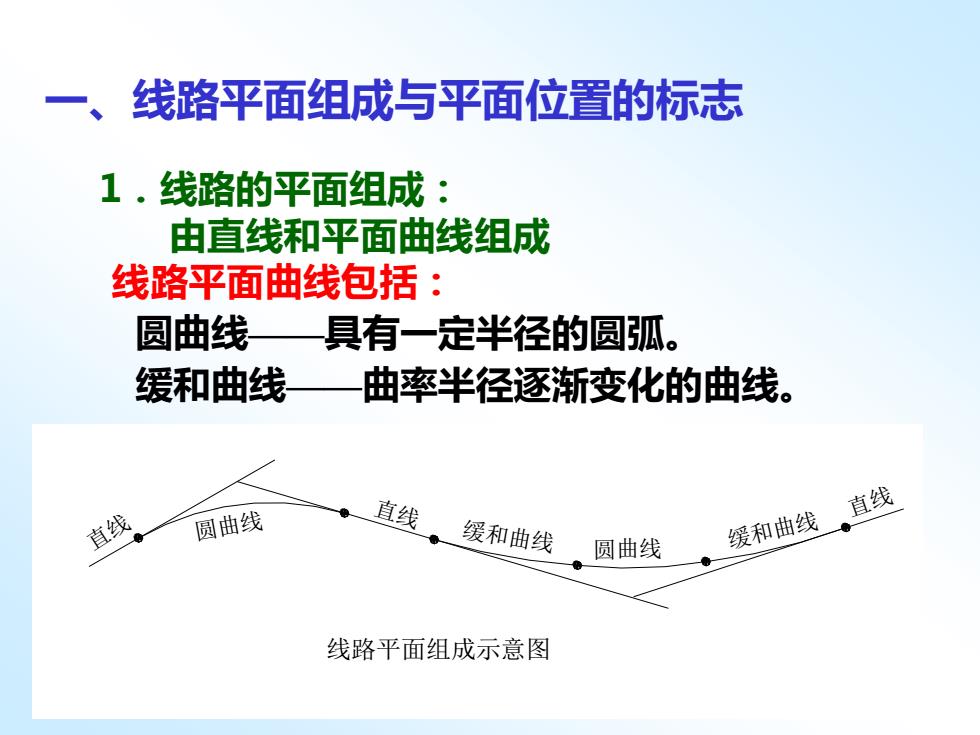

线路平面组成与平面位置的标志 1.线路的平面组成： 由直线和平面曲线组成 线路平面曲线包括： 圆曲线—具有一定半径的圆弧。 缓和曲线—曲率半径逐渐变化的曲线。 直线 圆曲线 直线 缓和曲线 、直线 圆曲线 缓和曲线 线路平面组成示意图
1．线路的平面组成： 由直线和平面曲线组成 线路平面曲线包括： 圆曲线——具有一定半径的圆弧。 缓和曲线——曲率半径逐渐变化的曲线。 直线 圆曲线 直线 缓和曲线 直线 圆曲线 缓和曲线 线路平面组成示意图 一、线路平面组成与平面位置的标志
2.平面位置的标志 中线桩（中桩）：表示线路中心位置的木桩（方桩）。分为 直线：转点(ZD)、交点(JD) >控制桩 曲线：直圆点(ZY)、圆直点(YZ); 直缓点（ZH)、缓圆点(HY)、 圆缓点(YH)、缓直点(Hz)、 曲中点(QZ)、交点(JD) 控制桩需要设置标志桩予以说明。 D D YZ 2
中线桩（中桩）：表示线路中心位置的木桩（方桩） 。分为 直线： 转点（ZD） 、交点（JD） ➢控制桩 曲线：直圆点（ZY）、圆直点（YZ）； 直缓点（ZH）、缓圆点（HY）、 圆缓点（YH）、缓直点（HZ）、 曲中点（QZ）、交点（JD） 控制桩需要设置标志桩予以说明。 2．平面位置的标志 ZH JD HY Q Z YH HZ JD α ZY YZ Z D1 Z D2 QZ
公里桩 >里程桩（板桩) 百米桩 里程是指从线路起点起到该点的距离。如：某中线 桩的里程为K326+750.89,表示从线路起点起沿中线到 该点的距离为326km又750.89m。 >加桩（板桩)地形变化和设计需要的位置 直线 不远于50米 曲线 不远于20米
公里桩 ➢ 里程桩（板桩） 百米桩 里程是指从线路起点起到该点的距离。如：某中线 桩的里程为K326+750.89，表示从线路起点起沿中线到 该点的距离为326km又750.89m 。 ➢ 加桩（板桩）地形变化和设计需要的位置 直线 不远于50米 曲线 不远于20米

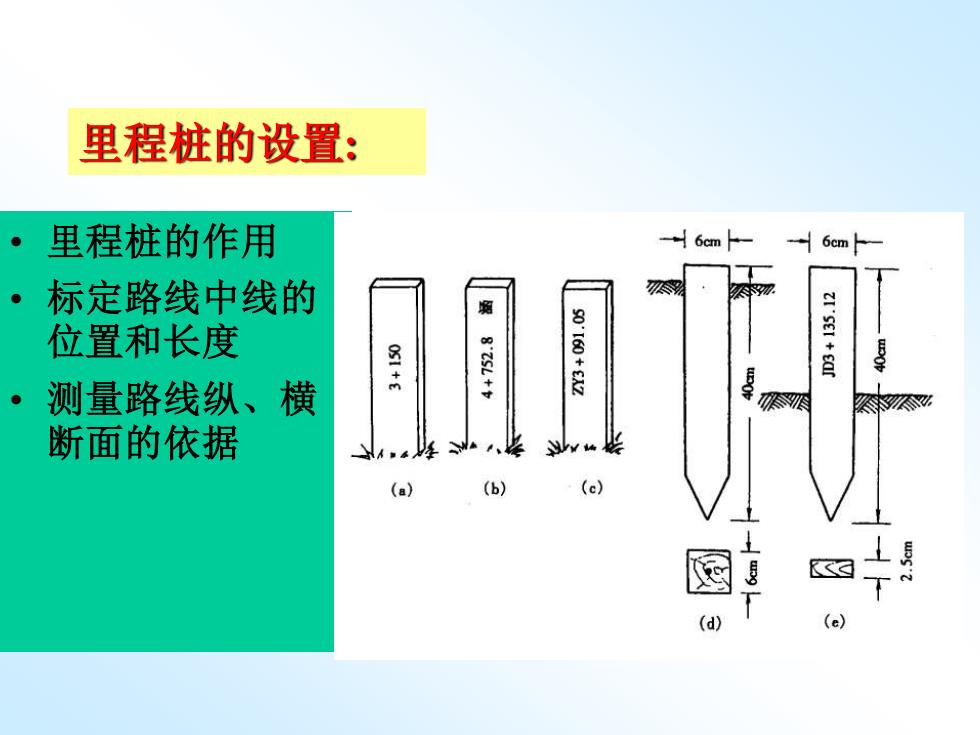

里程桩的设置： 里程桩的作用 -y6cm-6cm卜 标定路线中线的 位置和长度 宽3：25746 01004883 2121480M 测量路线纵、横 医 断面的依据 A (a) (b) (c) (d) (e)
里程桩的设置: • 里程桩的作用 • 标定路线中线的 位置和长度 • 测量路线纵、横 断面的依据

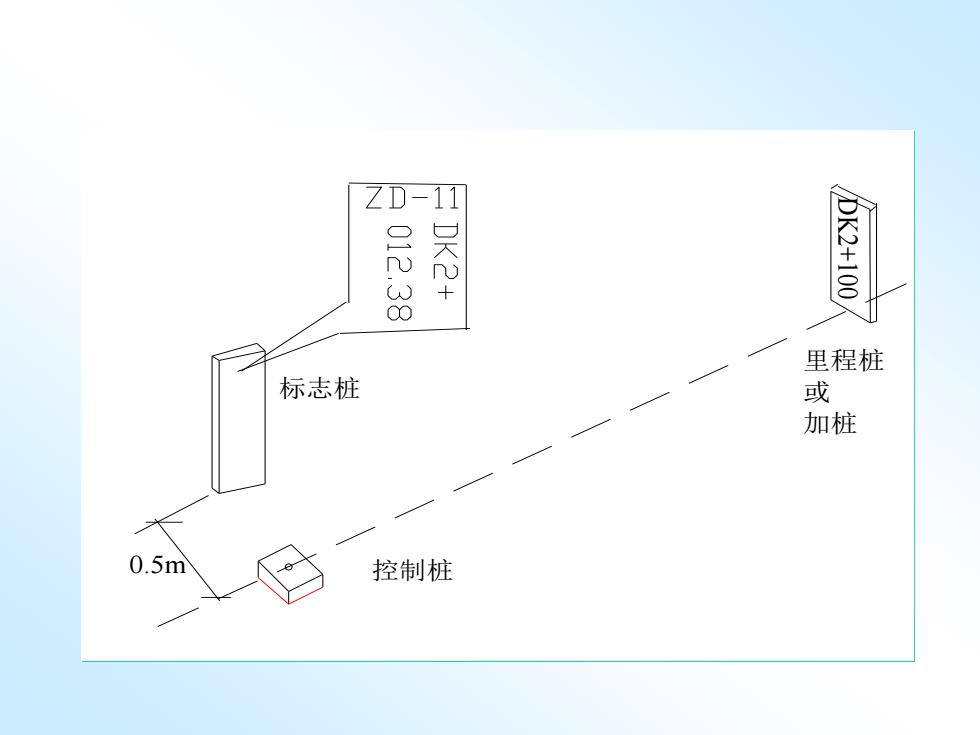

ZD-11 212.33 D天0+ 0K2100 里程桩 标志桩 或 加桩 0.5m 控制桩
控制桩 标志桩 里程桩 或 加桩DK2+100 0.5m
